00193924-03 - 第261页
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti Versione software SR.50x.xx Edizione 01/2006 IT 6.2 Dati tecnici dei caricatori S 261 6.2.13 Caricatore dell a cinghia S da 72 mm Fig. 6.2 - 13 Caricatore…
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.2 Dati tecnici dei caricatori S Versione software SR.50x.xx Edizione 01/2006 IT
260
6.2.12 Caricatore della cinghia S DP da 56 mm per tasche profonde

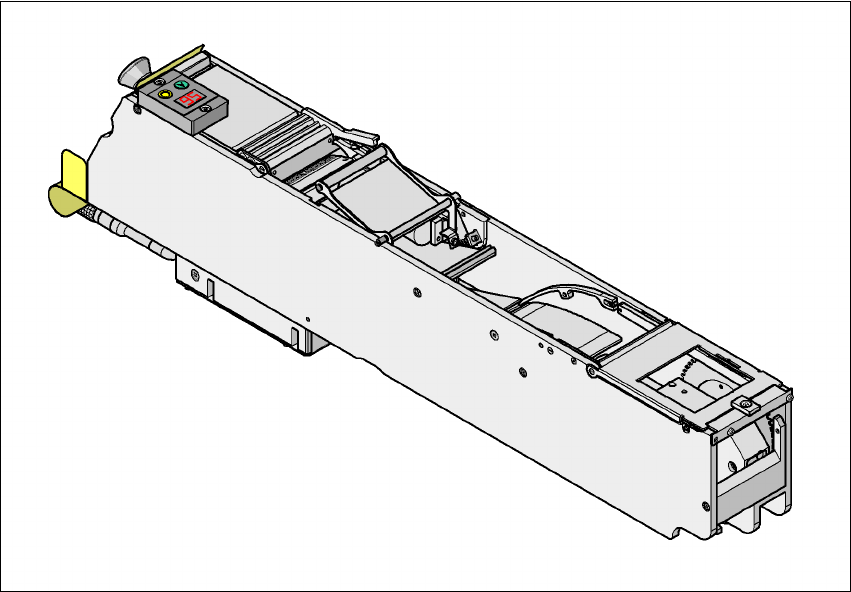

Fig. 6.2 - 12 Caricatore della cinghia S DP da 56 mm per tasche profonde
No. articolo 00141195-xx 6
Larghezza 66,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 2,5 6
Numero massimo di caricatori 4 x 6 6
Altezza della cinghia fino a 25 mm 6
Larghezza dei passi di trasporto da 4 a 68 mm in passi di 4 mm 6
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.2 Dati tecnici dei caricatori S
261
6.2.13 Caricatore della cinghia S da 72 mm

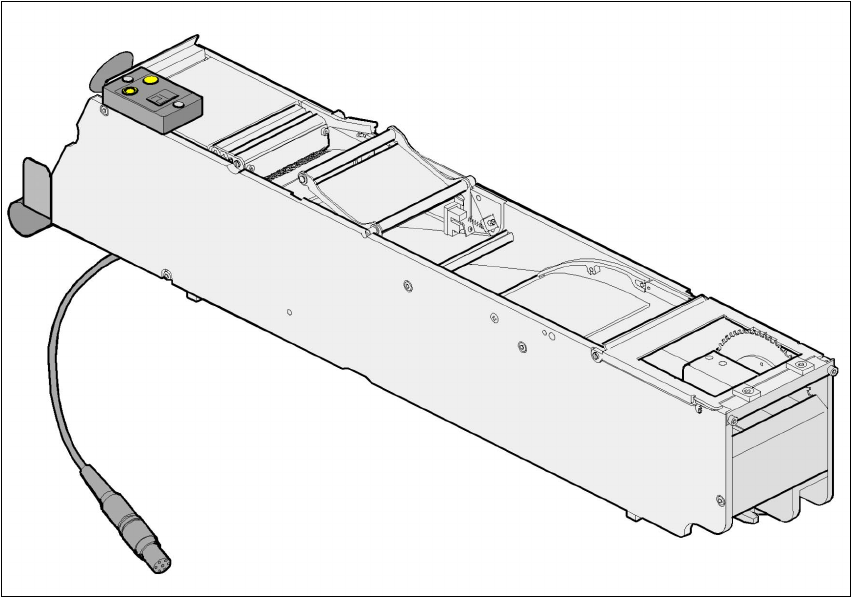

Fig. 6.2 - 13 Caricatore della cinghia S da 72 mm
No. articolo 00141097-xx 6
Larghezza 82,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 3 6
Numero massimo di caricatori 4 x 5 6
Riserva componenti con bobine da 7" ca. 2.000 pezzi 6
Larghezza dei passi di trasporto da 4 a 80mm in passi di 4mm 6
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.2 Dati tecnici dei caricatori S Versione software SR.50x.xx Edizione 01/2006 IT
262
6.2.14 Caricatore della cinghia S da 88 mm
Fig. 6.2 - 14 Caricatore della cinghia S da 88 mm
No. articolo 00141070-xx 6
Larghezza 98,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 3,5 6
Numero massimo di caricatori 4 x 4 6
Riserva componenti con bobine da 7" ca. 2.000 pezzi 6
Larghezza dei passi di trasporto da 4 a 96 mm in passi di 4 mm 6
