Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.2 Dati tecnici dei caricatori S
269
6.2.18.2 Sostituzione del premilastra
Æ Temere fermo il premilastra (G nella Fig. 6.2 - 18). Premere il pezzo per l'estrazione (F nella
Fig. 6.2 - 18
) verso il basso ed estrarre il premilastra spingendolo fuori lateralmente.
6.2.18.3 Inserimento dati
Definire i vassoi come è descritto nel manuale d'uso di SIPLACE Pro.
6
6.2.19 Modulo Dip
6
Fig. 6.2 - 19 Modulo Dip
(1) Modulo Dip
(2) Piatto rotante
(3) Racla
6.2.19.1 Principio del Dip-Fluxen
Il modulo Dip (Pos. 1) serve ad inumidire Flip-Chip e componenti CSP di fondente o colla guida.
Il distributore di fondente è un piatto rotante (Pos. 2), sul quale si crea una sottile pellicola di fon-
dente (p.e. 40 µm) con una racla (Pos. 3). Questo procedimento è particolarmente adatto ai fon-
denti estremamente viscosi (simili al miele). La quantità di fondente necessaria al processo viene
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.2 Dati tecnici dei caricatori S Versione software SR.50x.xx Edizione 01/2006 IT
270
portata ad uno spessore minimo dello strato, perché si devono inumidire solo i lati inferiori dei
Bump.
Il modulo Dip è adatto a tutte le teste di montaggio. Viene considerato un tipo di caricatore auto-
nomo dall'ottimizzazione dell'allestimento. Il numero dei moduli Dip usati nei singoli posti non è
soggetto a limiti.
6.2.19.2 Dati tecnici
No. articolo 00117010-xx 6
Posti occupati 3 6
Misure CO Max. 36 x 36 mm²
secondo il tipo di testa di montaggio 6
Spessori strato impostabili 25, 35, 45, 55, 65, 75 µm 6
Tempo necessario per la
modifica dello spessore degli strati Meno di 1 min. 6
Tolleranza dell'altezza della fessura ± 5 mm 6
Velocità di rotazione del tavolo Programmabile da 0 a 10 sec.
in passi di 0,1 sec. 6
Tempo Dip CO Programmabile da 0 a 2 sec.
in passi di 0,1 sec. 6
Fondente ad elevata Viscosità fondente, colla guida 6
6
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.3 Carrello CO
271
6.3 Carrello CO
Nei dispositivi automatici della serie HF SIPLACE si possono agganciare fino a quattro carrelli
CO. Troverete la numerazione dei posti nell'immagine seguente.
6

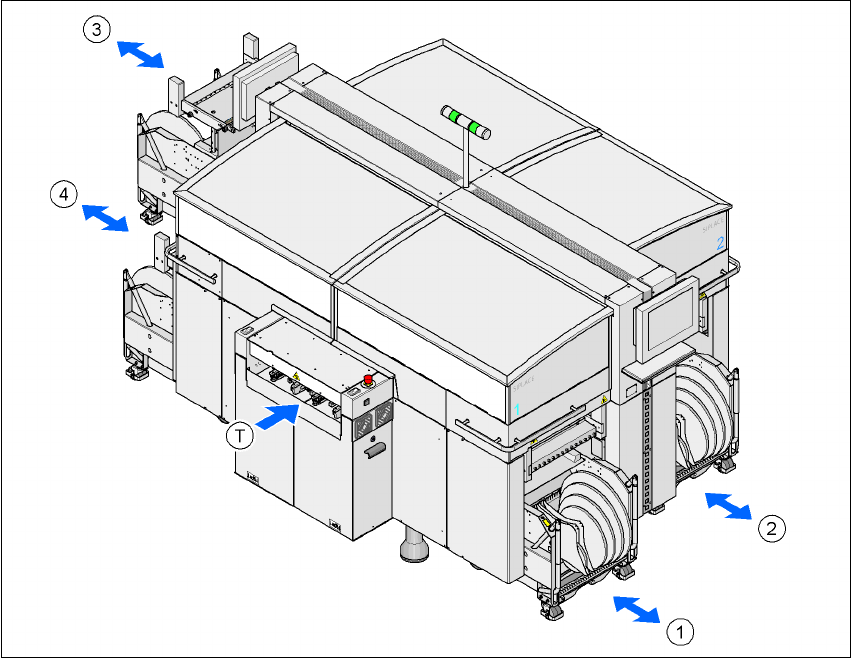

Fig. 6.3 - 1 Posti del carrello CO
(1) Posto 1
(2) Posto 2
(3) Posto 3
(4) Posto 4
(T) Direzione di trasporto CS
I carrelli CO sono moduli autonomi che si possono allestire con caricatori in un posto d'allesti-
mento esterno. La sostituzione del carrello CO richiede quindi solo una breve interruzione del pro-
cesso di produzione.
