Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti Versione sof tware SR.50x.xx Edizione 01/2006 IT 6.3 Carrello CO 273 nel circu ito di sicur ezza, ali mentazione e c omunicaz ione o stacca to da esso. In…
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.3 Carrello CO Versione software SR.50x.xx Edizione 01/2006 IT
272
INDICAZIONE:
Nei posti d'allestimento esterni è necessaria per il carrello CO un'alimentazione della tensione
esterna (vedi sezione 6.3.5, pagina 278).

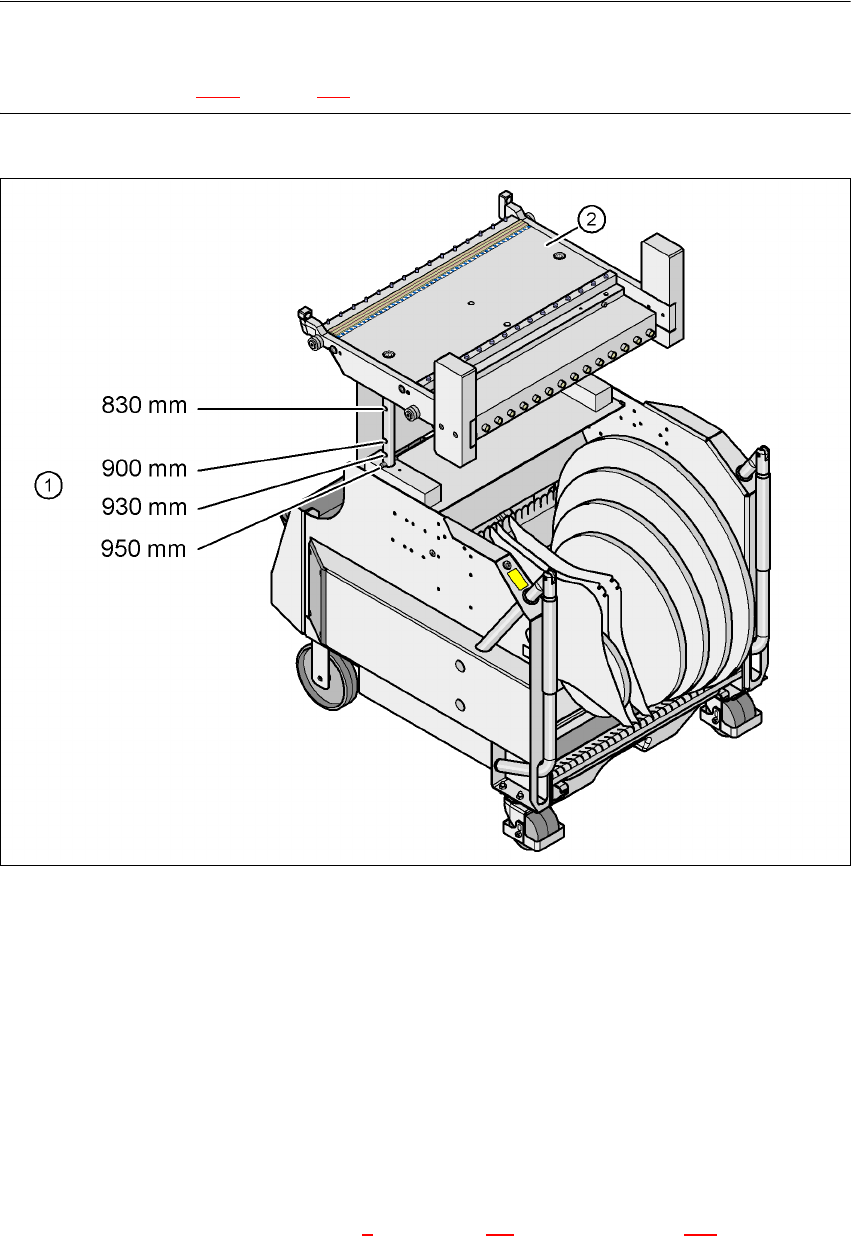

Fig. 6.3 - 2 Carrello CO con un'altezza di trasporto CS di 950 mm
6
(1) Fori per le altezze di trasporto CS 830 - 950 mm nelle colonne di guida
(2) Tavolo del carrello CO
Nella progettazione è stata data grande importanza all'ergonomia ed all'uso sicuro:
– I carrelli sono facilmente accessibili.
– Non si devono più inserire cavi che alimentano il carrello CO con energia elettrica ed aria
compressa. Questo vale anche per l'interfaccia di comunicazione.
– Il carrello CO si aggancia e si sgancia al dispositivo automatico con un dispositivo di rientro.
Troverete la descrizione nel Capitolo 5
alla sezione 5.8 a partire da pagina 240. Viene inserito
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.3 Carrello CO
273
nel circuito di sicurezza, alimentazione e comunicazione o staccato da esso. Interruttori elet-
tronici d'approssimazione segnalano se il carrello CO è stato agganciato correttamente.
– Il fissaggio del carrello CO al dispositivo automatico è così preciso che è adatto anche al pro-
cesso di montaggio dei componenti 0201.
– I carrelli CO sono facilmente adattabili alle altezze di trasporto del CS di 830 mm, 900 mm,
930 mm e 950 mm.
– Il contenitore della cinghia può accettare rotoli della cinghia del diametro massimo di 15", in
via opzionale fino a 19".
– Ogni carrello CO ha un numero d'identificazione chiaro.
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.3 Carrello CO Versione software SR.50x.xx Edizione 01/2006 IT
274
6.3.1 Struttura del carrello CO
Il carrello CO è composto sostanzialmente dal telaio, dal tavolo CO per accogliere i caricatori,
dall'unità di comunicazione, dal container dei rotoli di cinghia e dalla pattumiera.
Fig. 6.3 - 3 Carrello CO: vista frontale e posteriore
(1) Telaio
(2) Tavolo CO
(3) Unità di comunicazione
(4) Container dei rotoli di cinghia
(5) Contenitore scarti
(6) Interfaccia per l'alimentazione della corrente, la comunicazione, il circuito di sicurezza e l'ali-
mentazione dell'aria compressa per caricatori bulk-case
(7) Maniglia
(8) Protezione ad innesto
