6 Preparazione c omponenti Manuale per l'uso SIPLACE serie HF 6.3 Carrello CO Versione software SR.50x.xx Edizione 01/2006 IT 278 6.3.4.1 Diametro del rotol o della cinghia relativo al l'altezza di trasporto CS…
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.3 Carrello CO
277
6.3.4 Contenitore per cinghia
Il contenitore per cinghia è in grado di accettare bobine dal diametro massimo di 19". Usare assi
ad innesto quando si opera con bobine dal diametro a partire da 15". L'uso delle lamiere di sepa-
razione è descritto nella sezione 5.3
pagina 229.
ISTRUZIONE
Per il funzionamento ottimale consigliamo l'uso di assi ad innesto a partire dal diametro di 15".
6

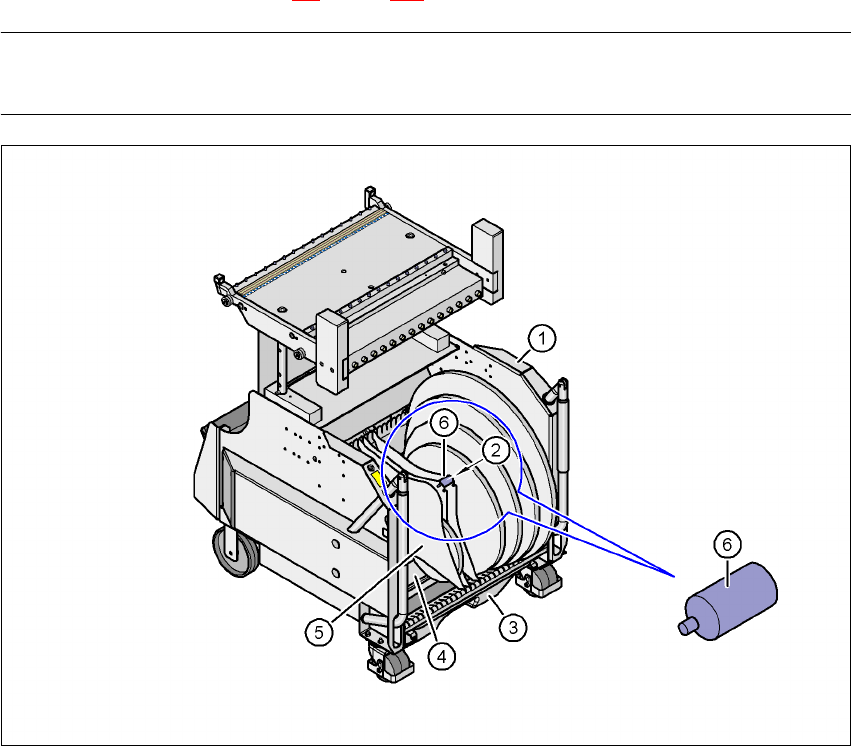

Fig. 6.3 - 5 Carrello-CO con contenitore della cinghia
(1) Carrello CO
(2) Posizione degli assi ad innesto
(3) Contenitore scarti cinghia
(4) Contenitore per cinghia
(5) Lamiera di separazione
(6) Asse ad innesto (ingrandito)
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.3 Carrello CO Versione software SR.50x.xx Edizione 01/2006 IT
278
6.3.4.1 Diametro del rotolo della cinghia relativo all'altezza di trasporto CS
6
6.3.5 Alimentazione di tensione esterna per il carrello CO
Per minimizzare al massimo l'intervallo di tempo per un cambio d'allestimento, è possibile preal-
lestire i carrelli CO in un posto d'allestimento esterno. Per prepararne l'uso, si possono control-
larne le funzioni e le impostazioni di trasporto, per le quali offriamo un'alimentazione di corrente
esterna. Tramite un cavo d'alimentazione il carrello CO viene alimentato con la necessaria ten-
sione d'esercizio e con aria compressa.
Dati tecnici
Fanno parte dell'ambito della fornitura un cavo di rete di norma europea, un cavo di rete di norma
americana ed un cavo d'allacciamento tra l'alimentazione della tensione ed il carrello CO.
6.3.6 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
I caricatori bulk-case necessitano di aria compressa per il funzionamento. In via opzionale viene
pertanto offerta un'alimentazione dell'aria compressa per caricatori bulk-case.
Il montaggio è semplice. Innanzitutto estrarre il tappo di chiusura (Pos. 1) nell'allacciamento
dell'aria compressa sul tavolo CO (Pos. 2). Poi fissare l'alimentazione dell'aria compressa (Pos. 3)
con due viti DIN 912, M8x20 (Pos. 4) al tavolo CO (Pos. 2). Sul retro dell'alimentazione dell'aria
compressa sono collocate due morse d'arresto (Pos. 5). che fissano il caricatore bulk-case al ta-
volo CO e garantiscono così una perfetta alimentazione dell'aria compressa.
Opzione –
Con supporto per il terzo
rotolo della cinghia
Altezza di trasporto CS del
carrello CO
Diametro del rotolo della
cinghia
Diametro del rotolo della
cinghia
830 mm 17" 15"
900 mm 19" 17"
930 mm 19" 17"
950 mm 19" 19"
Tensione di rete 230 V CA ± 5 %
120 V CA ± 5 %
Allacciamento dell’aria compressa Max. 1,0 MPa (10 bar)
Pressione d'uscita Regolabile con valvola
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.3 Carrello CO
279
6
Fig. 6.3 - 6 Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
6
(1) Tappo di chiusura del tavolo CO
(2) Tavolo CO
(3) Staccare l’alimentazione dell’aria compressa per il caricatore bulk-case
(4) Vite DIN 912, M8x20
(5) Morsa d’arresto
