6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.4 Scivolo per scarti cinghia SIPLACE HF Versione software SR.50x.xx Edizione 01/2006 IT
282
6.4 Scivolo per scarti cinghia SIPLACE HF
6

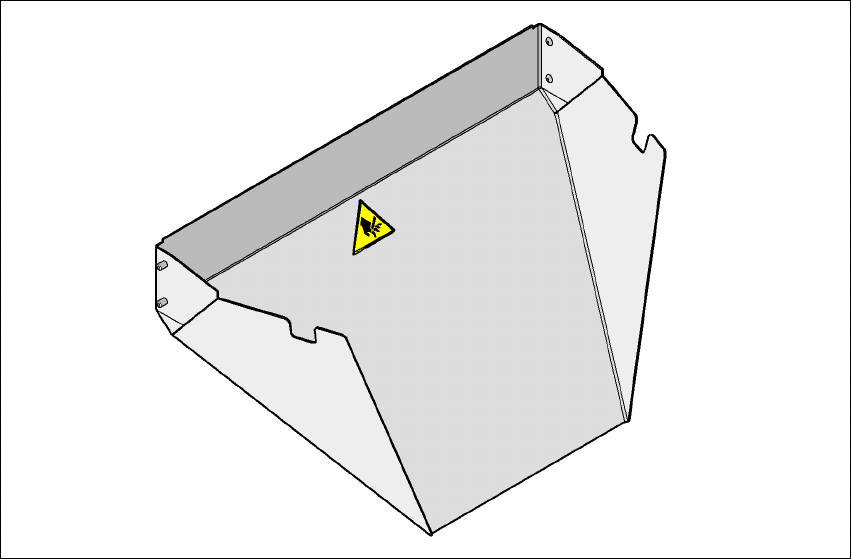

Fig. 6.4 - 1 Scivolo per scarti cinghia SIPLACE HF
Lo scivolo per scarti cinghia del SIPLACE HF si deve attaccare al dispositivo di rientro del carrello
CO. Gli scarti della cinghia tagliato dal dispositivo di taglio per cinghia scivolano lungo lo scivolo
e vanno a finire nel contenitore scarti del carrello CO.
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.5 Smontaggio del canale della cinghia vuota - della lamiera di separazione
283
6.5 Smontaggio del canale della cinghia vuota - della
lamiera di separazione
Nella versione standard, il canale della cinghia vuota può portare cinghie con un'altezza della ta-
sca massima di 17 mm al dispositivo di taglio per cinghia.
6
Fig. 6.5 - 1 Canale della cinghia vuota con contenitore degli scarti dei componenti
(1) Fessura d'entrata delle cinghie vuote
(2) Fessura d'uscita per le cinghie vuote sul dispositivo di taglio pneumatico
(3) Lamiera di separazione per cinghie di < 17 mm, per cinghie di > 17 mm smontabile
(4) Vite DIN 84 - M3x6, 2 unità
Se si usano caricatori che usano cinghie con tasche di altezza > 17 mm, come per esempio è il
caso per i caricatori di 44 mm S DP, si dovrà eliminare la lamiera di separazione (Pos. 3 nella Fig.
6.5 - 1
).
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.5 Smontaggio del canale della cinghia vuota - della lamiera di separazione Versione software SR.50x.xx Edizione 01/2006 IT
284
AVVERTENZA 6
Æ Per lo smontaggio della lamiera di separazione spegnere il dispositivo automatico con l'inter-
ruttore principale.
Æ Staccare il dispositivo automatico dall'alimentazione di rete e dell'aria compressa.
Æ Assicuratevi che il dispositivo automatico non possa riaccendersi come descritto nella Se-
zione 2.10
, pagina 85.
Æ Attendere finché la pressione d'esercizio del dispositivo di taglio è scesa a 0 MPa.
Æ Indossare guanti robusti.
Æ Non inserire le mani all'interno del canale della cinghia vuota.
Æ Allentare le due viti con intaglio (Pos. 4 nella Fig. 6.5 - 1)
Æ Estrarre la lamiera di separazione.
ISTRUZIONE
Non posizionare caricatori con tasche basse nelle immediate vicinanze di caricatori con tasche
alte. Le cinghie vuote potrebbero sovrapporsi e bloccarsi.
