6.6 Scambiatore automatico di vassoi Matrix
L’uso di IC-Flatpack sta acquisendo un’importanza crescente nella produzione di gruppi di com-
ponenti piatti. Questi componenti vengono nel frattempo preparati quasi esclusivamente in vassoi.
L’ingombro di pianta dei vassoi è tuttavia relativamente grande in rapporto alla densità dei com-
ponenti. Data la capacità ridotta dei componenti, è necessario inoltre sostituire spesso i vassoi,
interrompendo il processo di montaggio nel caso di sostituzione manuale.
Grazie all'uso dello scambiatore automatico di vassoi Matrix non si perde inutilmente tempo du-
rante l'accumulo e la sostituzione automatica dei vassoi. Grazie al libero accesso programmabile
ad oltre 100 vassoi (tray) aumenta notevolmente l'offerta di componenti preparati.
6.6.1 Descrizione
Con lo scambiatore automatico di vassoi Matrix è possibile immagazzinare e sostituire in modo
completamente automatico fino ad 100 vassoi. I piani ( posto d’immagazzinamento nelle torri) dei
vassoi sono numerati in sequenza crescente dal basso all’alto.
Le torri si spostano l’una indipendentemente dall’altra in direzione verticale finché il vassoio sele-
zionato si trova nell’area d’accesso dell’asse di alimentazione. L'asse d'alimentazione orizzontale
trasposta il vassoio dalla torre all'area d'accesso della testa di montaggio.
La torre 1 possiede 30 piani nei quali possono essere accettati dai supporti dei vassoi rispettiva-
mente 2 tray JEDEC o un tray grande dalle dimensioni massime di 240 x 340 mm².
La torre 2 ha una capacità di 40 piani per tray JEDEC.
Invece di un carrello CO, si può agganciare al dispositivo automatico HF uno scambiatore auto-
matico di vassoi Matrix nei posti 2 e 4, nel dispositivo automatico HF/3, solo nel posto 2. Il dispo-
sitivo di rientro installato per il carrello CO si può sostituire con il dispositivo di aggancio per lo
scambiatore automatico di vassoi Matrix. È possibile anche il contrario, ovvero sostituire lo scam-
biatore automatico di vassoi Matrix con un carrello CO.
Lo scambiatore automatico di vassoi Matrix possiede un autotelaio integrato e si può quindi spo-
stare facilmente in altri posti. Viene fornito con l'altezza di trasporto dei circuiti scheda realizzata
per il dispositivo automatico HF ma lo si può tuttavia adattare facilmente alle altezze di trasporto
dei circuiti scheda di 830, 900, 930 e 950 mm.
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.6 Scambiatore automatico di vassoi Matrix Versione software SR.50x.xx Edizione 01/2006 IT
286
6

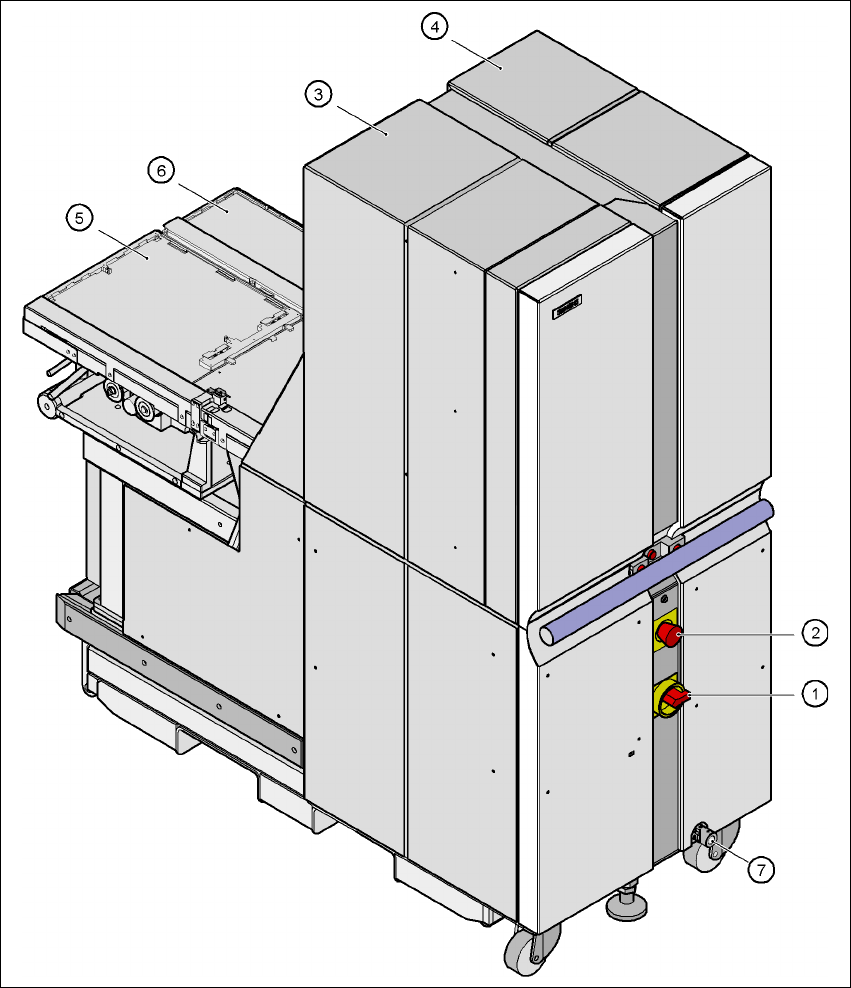

Fig. 6.6 - 1 Scambiatore automatico di vassoi Matrix 2, retro
(1) Interruttore principale
(2) Tasto di ARRESTO D'EMERGENZA
(3) Torre per l'accettazione di max. 30 supporti di vassoi (fino a 60 tray JEDEC)
(4) Torre 2 per l'accettazione di max. 40 supporti di vassoi (fino a 40 tray JEDEC)
(5) Asse d'alimentazione 1
(6) Asse d'alimentazione 2
(7) Punto d'appoggio della manovella per lo spostamento delle altezze dello scambiatore auto-
matico di vassoi Matrix 2
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.6 Scambiatore automatico di vassoi Matrix
287
6

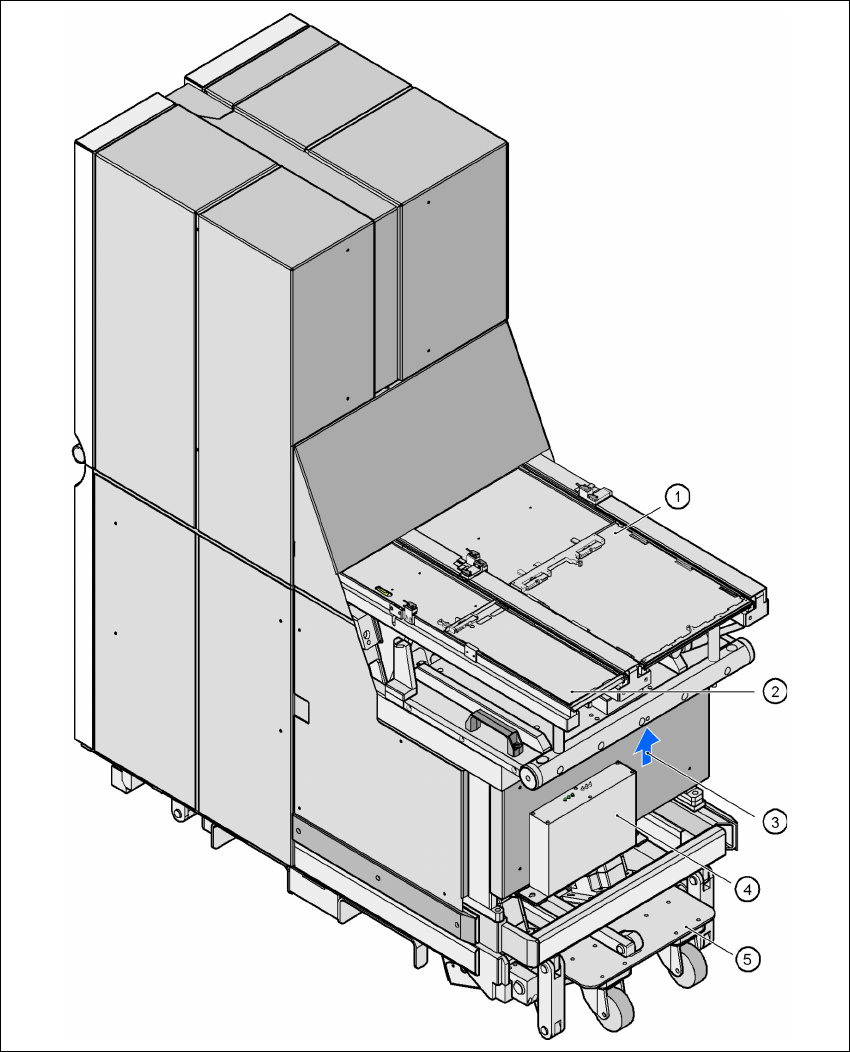

Fig. 6.6 - 2 Scambiatore automatico di vassoi Matrix 2, vista frontale
(1) Asse d'alimentazione 1
(2) Asse d'alimentazione 2
(3) Spina dell'interfaccia per l'aggancio al dispositivo automatico di montaggio
(4) Sistema elettronico di comando
(5) Autotelaio integrato
