Manuale per l'uso SIPLACE serie HF 7 Am pliamenti della stazione Versione sof tware SR.50x.xx Edizione 01/2006 IT 7.1 S cambiatore di pipette 293 7.1.1.2 Posizione de llo scambiator e di pipet te per l a test a Coll…
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
292
AVVERTENZA 7
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
7.1.1.1 Posizione dello scambiatore di pipette per la testa Collect&Place a
12 segmenti nel dispositivo automatico HF
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
12 segmenti (Pos. 1 e 2 nella Fig. 7.1 - 2
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 30 caricatori
ed un totale di 360 garage delle pipette.
7

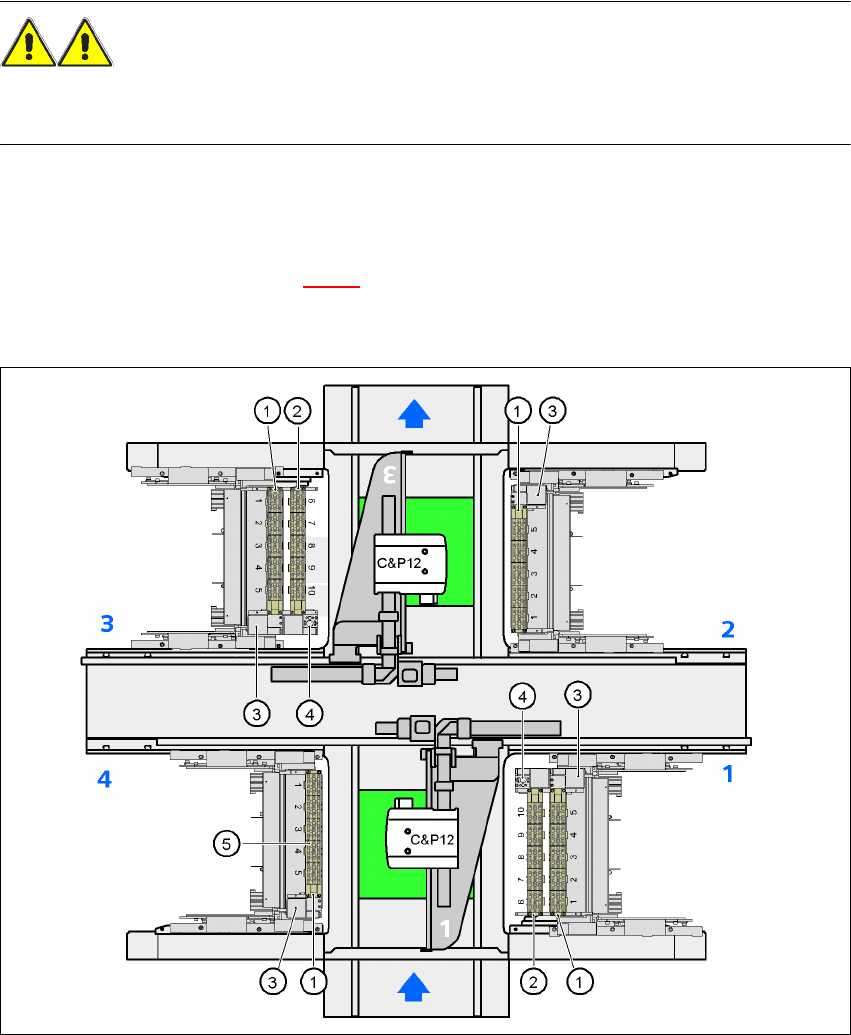

Fig. 7.1 - 2 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti nel dispositivo
automatico HF
7
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
293
7.1.1.2 Posizione dello scambiatore di pipette per la testa Collect&Place
a 12 segmenti nel dispositivo automatico HF/3
Nei posti 1, 3 e 4 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place
a 12 segmenti (Pos. 1 e 2 nella Fig. 7.1 - 3
). Nel posto 2 si può installare uno scambiatore di pi-
pette. Ne risulta una capacità totale di 7 scambiatori di pipette con 35 caricatori ed un totale di 420
garage di pipette.
7

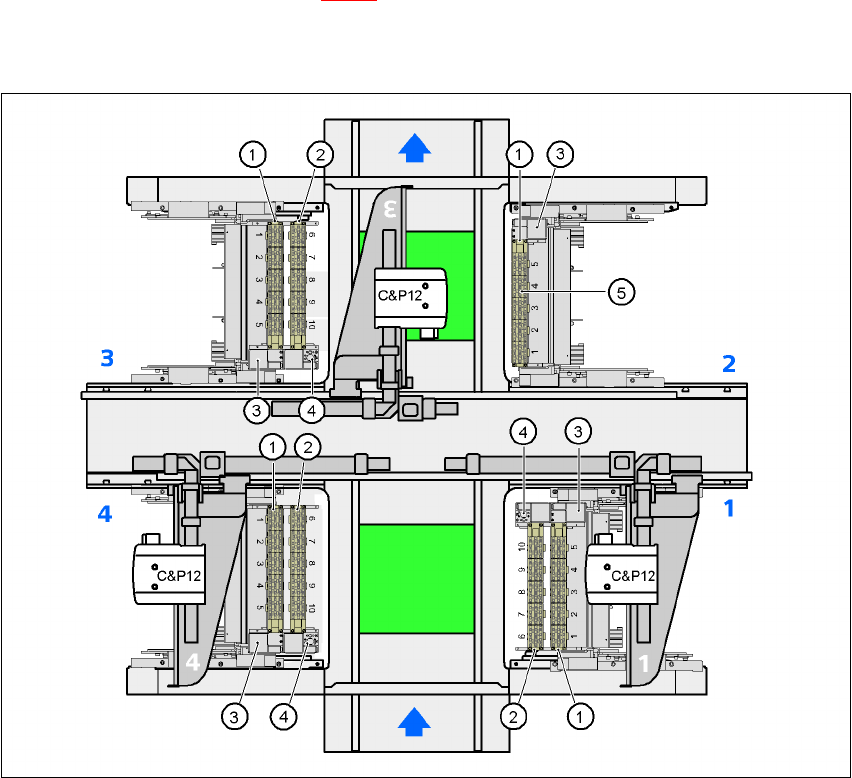

Fig. 7.1 - 3 Posizione dello scambiatore di pipette per la testa Collect&Place a 12 segmenti nel dispositivo
automatico HF/3
7
(1) Scambiatore di pipette, "fila 1"
(2) Scambiatore di pipette, "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
294
7.1.1.3 Dati tecnici
7
7.1.1.4 Montaggio
Gli scambiatori di pipette "fila 1" (vedi Fig. 7.1 - 2 e 7.1 - 3) sono fissati rispettivamente al dispo-
sitivo di rientro del carrello CO. Per lo scambiatore di pipette "fila 2" esiste un set di montaggio
extra composto dal dispositivo d'estrazione e dal contenitore degli scarti per le pipette (vedi la se-
zione 7.1.1.9
).
7
Fig. 7.1 - 4 Posizione di montaggio
(1) Il gancio con molla è rivolto verso l'operatore
(2) La morsa d'arresto è rivolta verso il trasporto CS
Æ Allestire lo scambiatore di pipette in modo tale che i ganci a molla mobili siano sempre rivolti
verso l'operatore e le morse d'arresto sempre verso il trasporto CS.
Scambiatore di pipette per la testa Collect&Place da 12 segmenti
Misure (lunghezza x larghezza x altezza) 449 x 62,7 x 77,7 mm³
Numero di garage di pipette 60
Tipi di pipette 9xx
Tempo per aprire e per chiudere la lastra di bloccaggio < 200 ms
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
