7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
296
7
Fig. 7.1 - 5 Caricatore e garage delle pipette
(1) Fiducial di posizione
(2) Lamiera di bloccaggio
(3) Garage delle pipette
(4) Foro per spina cilindrica per centrare i caricatori
(5) Foro per spina cilindrica del meccanismo di trasporto
(6) Foro longitudinale per spina cilindrica per centrare i caricatori
(7) Caricatore
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
297
7.1.1.6 Indicazioni per l’uso
Æ Riempire un caricatore per la prima volta con un determinato tipo di pipette e contrassegnarlo
con un adesivo.
ISTRUZIONE 7
Riempire i caricatori fuori dalla macchina e scambiare sempre solo caricatori completi. 7
Æ Aprire la lastra di bloccaggio ed inserire le pipette nei rispettivi garage.
Æ Chiudere la lastra di bloccaggio, in modo che le pipette non possano cadere dai vassoi.
ATTENZIONE 7
Si possono riempire i vassoi solo se tutte le pipette che si trovano nella testa Collect&Place
sono state reinserite nei rispettivi vassoi. 7
Æ La programmazione dello scambiatore di pipette è descritta nelle istruzioni d'uso di SIPLACE
Pro.
ISTRUZIONE 7
Æ Accertarsi che i componenti non cadano sui vassoi per evitare che si blocchi la lastra di bloc-
caggio.
Æ Evitare anche che componenti cadano su posti liberi di caricatori. I componenti sono attaccati
alla barra magnetica. Caricatori non poggiati correttamente sul tavolo CO possono causare
interruzioni dell’esercizio. Pulire quindi regolarmente i caricatori ed i posti liberi.
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
298
7.1.1.7 Sostituzione del vassoio
Æ Per estrarre il vassoio premere sul gancio a molla (Pos. 1 della Fig. 7.1 - 6) in direzione con-
traria al vassoio. Estrarre il vassoio dal supporto.
7

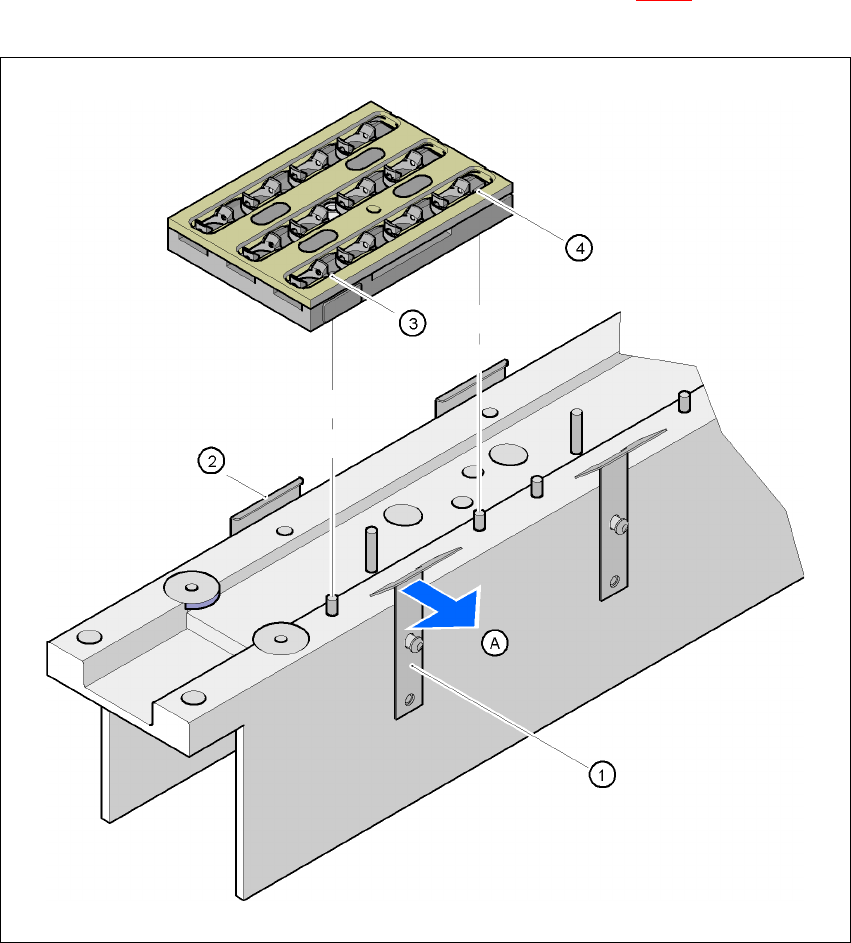

Fig. 7.1 - 6 Sostituzione del vassoio
(1) Gancio a molla
(2) Morsa d’arresto
(3) Foro di centraggio
(4) Foro longitudinale
(5) Allontanare il gancio a molla dal vassoio premendolo
