7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF 7.1 Scambiatore di pipet te Versione software SR. 50x.xx E dizione 01/2006 IT 300 7.1.1.9 Set di monta ggio per lo scambiatore di pipette "fi la 2…
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
299
INDICAZIONE
Si deve inserire il vassoio in modo tale che le spine di centraggio scivolino nel foro di centraggio
(Pos. 3) e nel foro longitudinale (Pos. 4). 7
Æ Innanzitutto mettere sul supporto il vassoio con il lato della numerazione delle pipette 1, 2, 3
e 4. La morsa d’arresto (Pos. 2) deve scivolare nella fessura del vassoio.
Æ Allontanare il gancio a molla dal vassoio premendolo.
Æ Premere il vassoio a livello sul supporto e lasciare andare il gancio a molla. Il gancio a molla
deve entrare in posizione.
7.1.1.8 Riconoscimento di posizione
Ogni caricatore dello scambiatore di pipette ha una fiducial di posizione per il riconoscimento di
posizione.
7

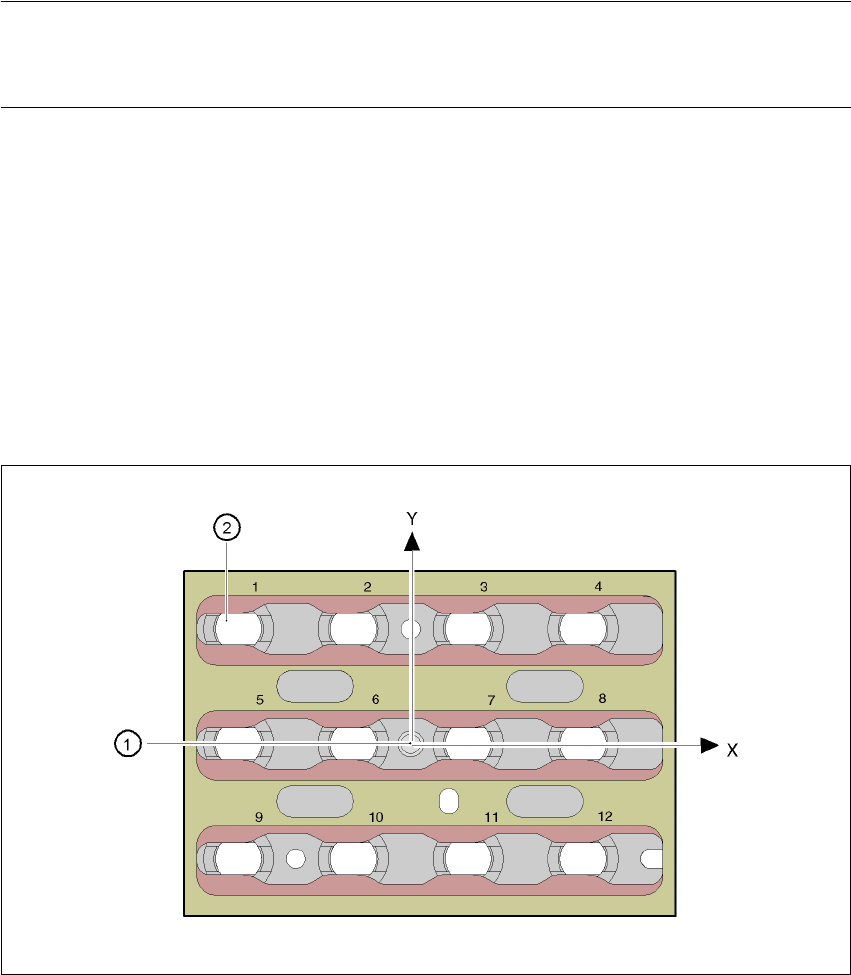

Fig. 7.1 - 7 Scambiatore di pipette - riconoscimento di posizione
(1) Fiducial di posizione
(2) Posizione delle pipette nel caricatore rispetto alla fiducial di posizione
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
300
7.1.1.9 Set di montaggio per lo scambiatore di pipette "fila 2"
Articolo n. 00119663-xx
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico HF: Posti 1 e 3 (vedi Fig. 7.1 - 2
, pagina 292)
Dispositivo automatico HF/3: Posti 1, 3 e 4 (vedi Fig. 7.1 - 3
, pagina 293)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio ed un
dispositivo d'estrazione delle pipette con contenitore degli scarti.
7

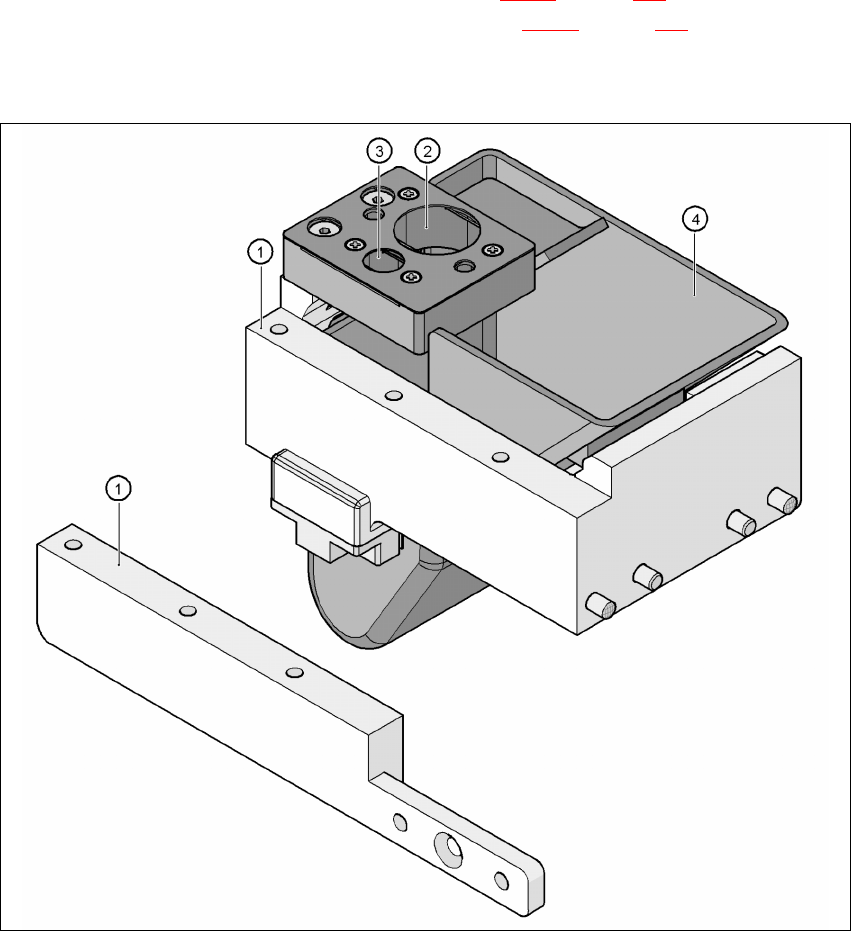

Fig. 7.1 - 8 Set di montaggio per lo scambiatore di pipette "fila 2"
(1) Set di montaggio per lo scambiatore di pipette "fila 2"
(2) Dispositivo d'estrazione delle pipette di tipo 8xx
(3) Dispositivo d'estrazione delle pipette di tipo 9xx
(4) Contenitore degli scarti delle pipette
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
301
7.1.2 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Articolo n. 00119662-xx
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 6 garage delle pipette.
Si hanno a disposizione due tipi di caricatori: caricatori per pipette del tipo 8xx e caricatori per pi-
pette del tipo 9xx. I vassoi sono collocati su un supporto comune. Ogni caricatore è centrato con
due spine cilindriche e fissato con morsetti.
7
Fig. 7.1 - 9 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
AVVERTENZA 7
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
7.1.2.1 Dati tecnici
7
Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Misure (lunghezza x larghezza x altezza) 448 x 122,5 x 97,7 mm³
Numero di garage di pipette 6
Tipi di pipette 8xx, 9xx
Tempo per aprire e per chiudere la lastra di bloccaggio < 200 ms
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
