7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF 7.1 Scambiatore di pipet te Versione software SR. 50x.xx E dizione 01/2006 IT 302 7.1.2.2 Posizione dello scambiatore di pipe tte per la test a Collect…
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
301
7.1.2 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Articolo n. 00119662-xx
Questo scambiatore di pipette può accettare fino a 6 caricatori, ognuno con 6 garage delle pipette.
Si hanno a disposizione due tipi di caricatori: caricatori per pipette del tipo 8xx e caricatori per pi-
pette del tipo 9xx. I vassoi sono collocati su un supporto comune. Ogni caricatore è centrato con
due spine cilindriche e fissato con morsetti.
7

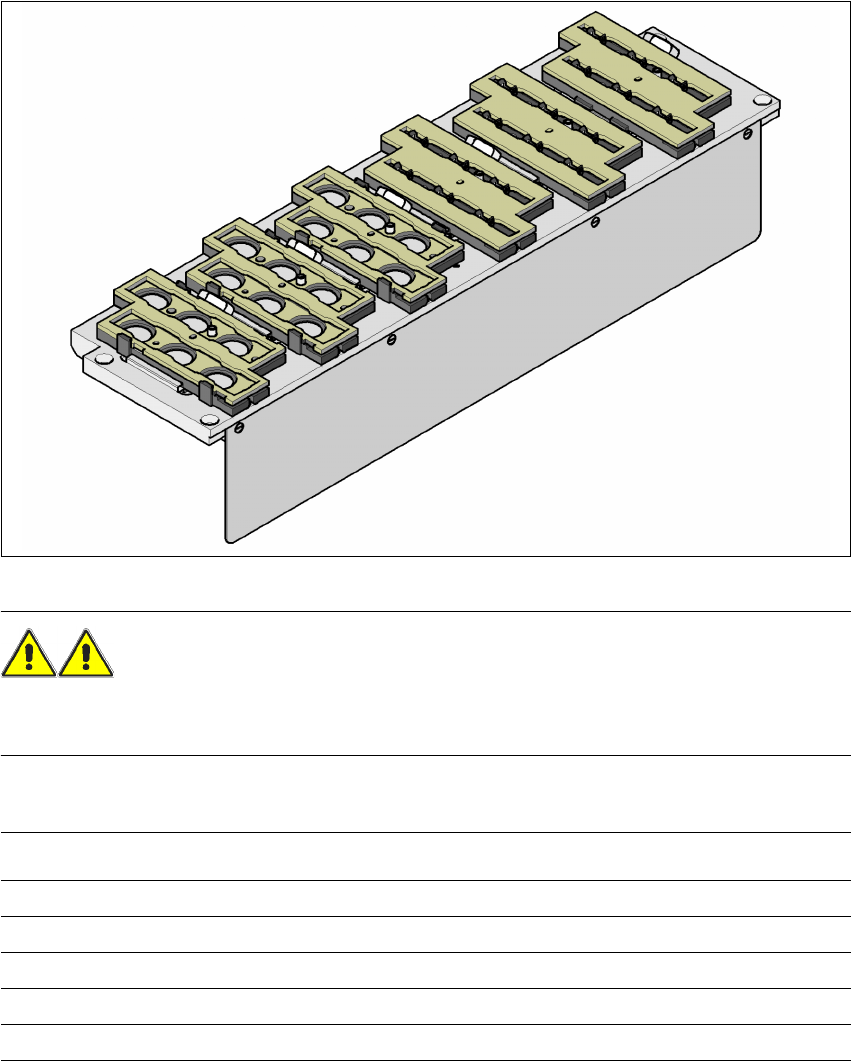

Fig. 7.1 - 9 Scambiatore di pipette per la testa Collect&Place da 6 segmenti
AVVERTENZA 7
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
7.1.2.1 Dati tecnici
7
Scambiatore di pipette per la testa Collect&Place da 6 segmenti
Misure (lunghezza x larghezza x altezza) 448 x 122,5 x 97,7 mm³
Numero di garage di pipette 6
Tipi di pipette 8xx, 9xx
Tempo per aprire e per chiudere la lastra di bloccaggio < 200 ms
Allacciamento dell'aria compressa 0,48 MPa (4,8 bar)
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
302
7.1.2.2 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico HF
Nei posti 1 e 3 si possono installare fino a 2 scambiatori delle pipette per la testa Collect&Place a
6 segmenti (Pos. 1 e 2 nella Fig. 7.1 - 10
). Nei posti 2 e 4 si può installare rispettivamente uno
scambiatore di pipette. Ne risulta una capacità totale di 6 scambiatori di pipette con 36 caricatori
ed un totale di 216 garage di pipette.
7

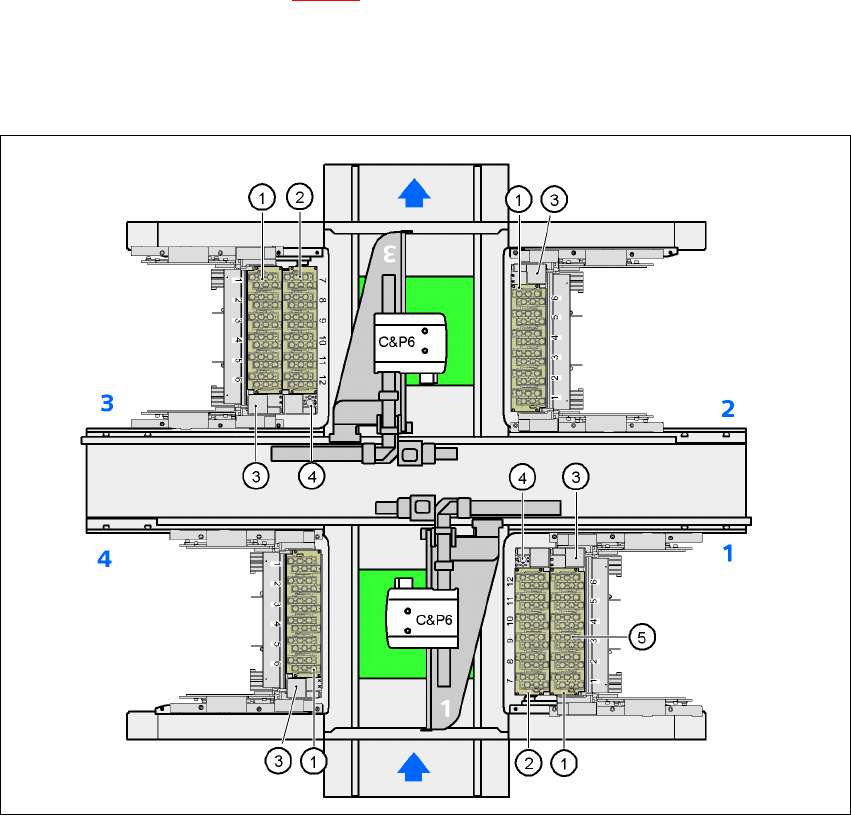

Fig. 7.1 - 10 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo
automatico HF
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
7
7
7
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
303
7.1.2.3 Posizione dello scambiatore di pipette per la testa Collect&Place
a 6 segmenti nel dispositivo automatico HF/3
Nei posti 1, 3 e 4 si possono installare rispettivamente fino a 2 scambiatori delle pipette per la testa
Collect&Place a 6 segmenti (Pos. 1 e 2 nella Fig. 7.1 - 11
). Nel posto 2 si può installare un scam-
biatore di pipette. Ne risulta una capacità totale di 7 scambiatori di pipette con 42 caricatori ed un
totale di 252 garage per pipette.
7

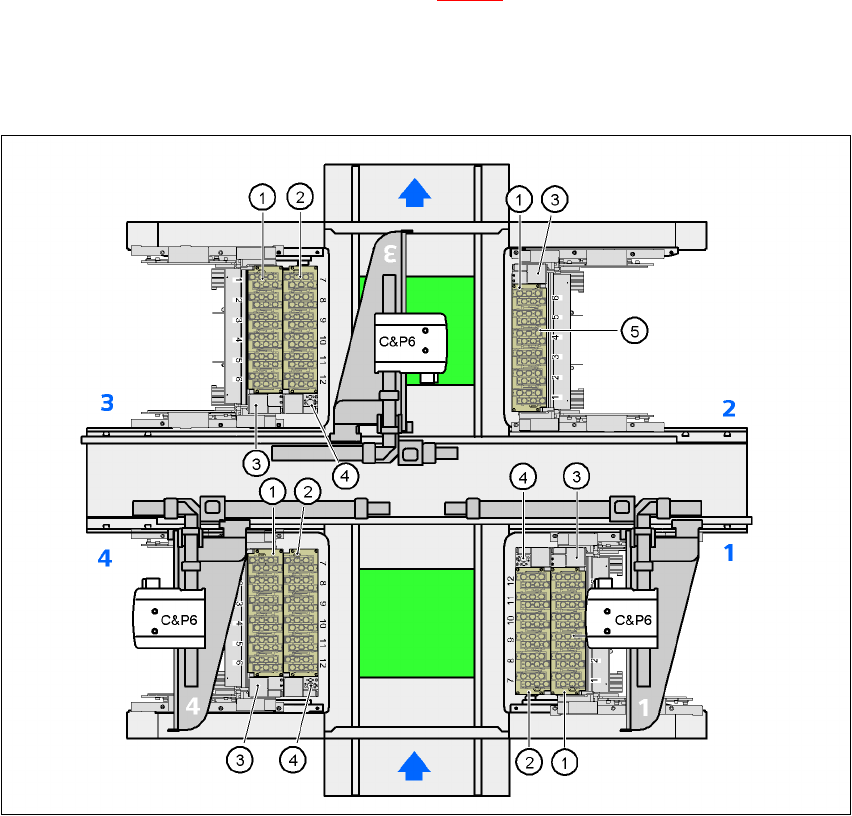

Fig. 7.1 - 11 Posizione dello scambiatore di pipette per la testa Collect&Place a 6 segmenti nel dispositivo
automatico HF/3
(1) Scambiatore di pipette "fila 1"
(2) Scambiatore di pipette "fila 2"
(3) Contenitore degli scarti dei componenti
(4) Dispositivo d'estrazione e contenitore degli scarti delle pipette
(5) Caricatore delle pipette
