7.1.2.9 Set di montaggio per lo scambiatore di pipette "fila 2"
Articolo n. 00119664-xx
Lo scambiatore di pipette "fila 2" si può installare nei seguenti posti:
Dispositivo automatico HF: Posti 1 e 3 (vedi Fig. 7.1 - 10
, pagina 302)
Dispositivo automatico HF/3: Posti 1, 3 e 4 (vedi Fig. 7.1 - 11
, pagina 303)
Il pacchetto d'allestimento contiene, oltre allo scambiatore delle pipette un set di montaggio ed un
dispositivo d'estrazione delle pipette con contenitore degli scarti.
7
Fig. 7.1 - 16 Set di montaggio per il secondo scambiatore di pipette
(1) Set di montaggio per lo scambiatore di pipette "fila 2"
(2) Dispositivo d'estrazione delle pipette di tipo 8xx
(3) Dispositivo d'estrazione delle pipette di tipo 9xx
(4) Contenitore degli scarti delle pipette
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.1 Scambiatore di pipette
311
7.1.3 Scambiatore di pipette per la testa SIPLACE TwinHead
Caricatore per 2 pipette: Articolo n. 03005191-xx
Caricatore per 1 pipetta: Articolo n. 03001807-xx
Questo scambiatore di pipette può accettare fino a 12 caricatori di pipette. Si hanno a disposizione
due tipi di caricatori: caricatori standard e caricatori per pipette speciali o pinze. I vassoi sono col-
locati su un supporto comune. Ogni caricatore è centrato con due spine cilindriche e fissato con
morsetti.
7
Fig. 7.1 - 17 Scambiatore di pipette per la testa SIPLACE TwinHead
AVVERTENZA 7
Per ogni testa di montaggio, installare solo il relativo scambiatore di pipette. Nelle configurazioni
miste c'è pericolo di crash della testa!
7.1.3.1 Dati tecnici
7
Scambiatore di pipette per la testa SIPLACE TwinHead
Misure (lunghezza x larghezza x altezza) 448 x 68,5 x 49 mm³
Numero di garage di pipette 16 per pipette standard
4 per pipette speciali o pinze
Tipi di pipette 5xx, standard
4xx con adattatore
9xx con adattatore
Tempo di sostituzione delle pipette < 2 s
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.1 Scambiatore di pipette Versione software SR.50x.xx Edizione 01/2006 IT
312
7.1.3.2 Posizione dello scambiatore di pipette per la testa TwinHead nel dispositivo
automatico HF
Nei posti 1, 2, 3 e 4 si può installare rispettivamente uno scambiatore di pipette per la testa
TwinHead (Pos. 1 nella Fig. 7.1 - 18
). Ne risulta una capacità totale di 4 scambiatori di pipette con
48 caricatori ed un totale di 96 garage di pipette.
7

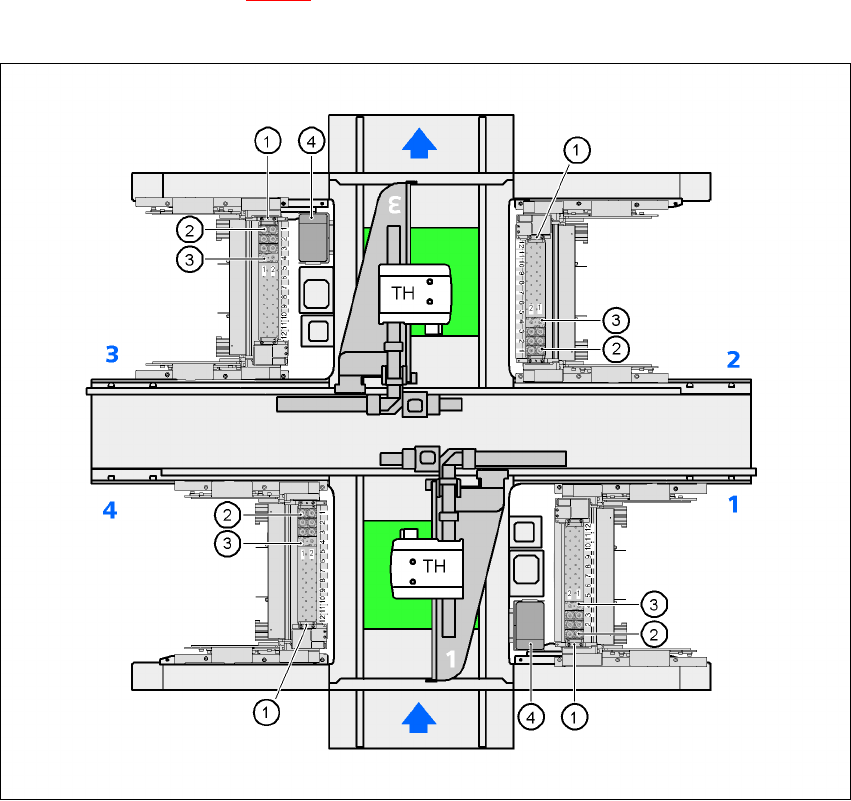

Fig. 7.1 - 18 Posizione dello scambiatore di pipette per la testa TwinHead nel dispositivo automatico HF
(1) Scambiatore di pipette
(2) Caricatore standard
(3) Caricatore per pipette speciali o pinze
(4) Contenitore degli scarti CO
7
