7.3 Videocamera CO per la TwinHead, videocamera FC
7.3.1 Struttura della videocamera CO stazionaria, P&P, tipo 20, 8 x 8
(videocamera FC)
Articolo n. 00119618-xx
7

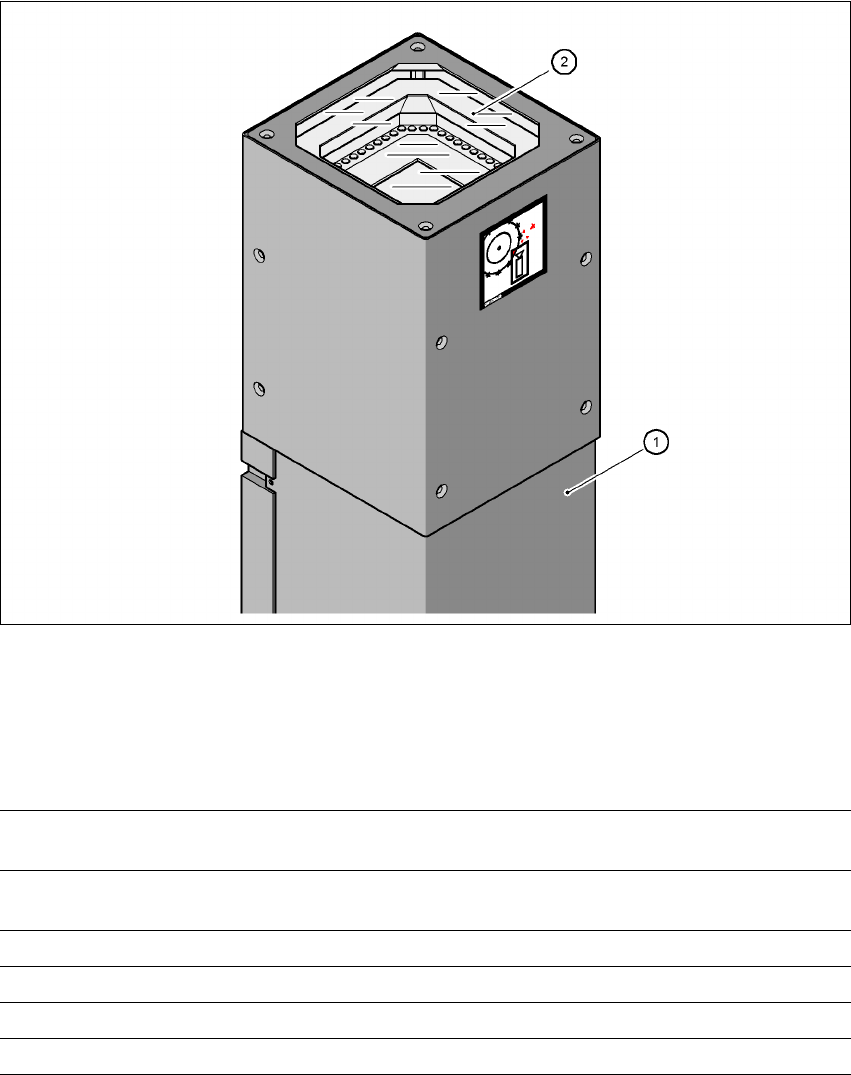

Fig. 7.3 - 1 Videocamera CO stazionaria P&P, tipo 20, 8 x 8 (videocamera FC)
(1) Involucro della videocamera con videocamera integrata ed amplificatore della videocamera
(2) Lastra di vetro sotto la quale si trovano i piani d'illuminazione ed ottico
7.3.1.1 Dati tecnici
7
Misure CO 0,6 x 0,3 mm² fino a 8 x 8 mm² con misurazione semplice del
componente
Gamma CO Da 0201 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali,
Bare Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Diametro min. Ball-/Bump 0,08 mm
Campo visivo 11 x 11 mm²
Tipo d’illuminazione Illuminazione dall’alto (6 livelli programmabili)
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.3 Videocamera CO per la TwinHead, videocamera FC
319
7.3.1.2 Posizione delle videocamere CO per la testa TwinHead nel dispositivo
automatico HF
7

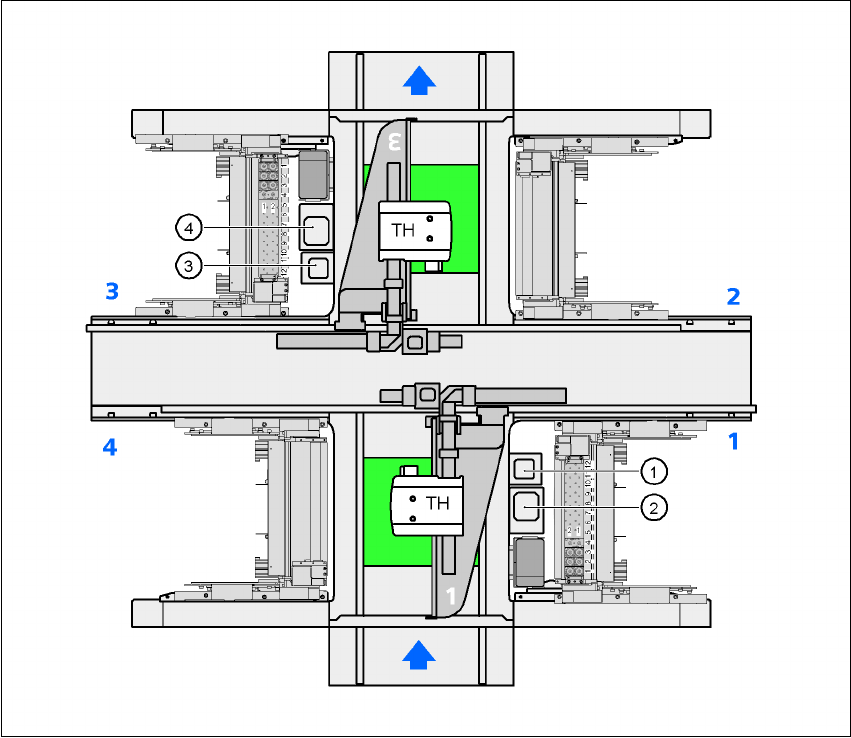

Fig. 7.3 - 2 Posizione delle videocamere CO per la testa TwinHead nel dispositivo automatico HF
(1) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 20) 8 x 8), posto 1
(2) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 22) 50 x 40), posto 1
(3) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 20) 8 x 8), posto 3
(4) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 22) 50 x 40), posto 3
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.3 Videocamera CO per la TwinHead, videocamera FC Versione software SR.50x.xx Edizione 01/2006 IT
320
7.3.1.3 Posizione delle videocamere CO per la testa TwinHead nel dispositivo
automatico HF/3
7
Fig. 7.3 - 3 Posizione delle videocamere CO per la testa TwinHead nel dispositivo automatico HF/3
(1) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 22) 50 x 40), posto 3
(2) Posizione di montaggio per la videocamera CO (stazionaria, P&P (tipo 20) 8 x 8), posto 3
7.3.2 Indicazioni di sicurezza per le videocamere CO della TwinHead durante
la sostituzione di una testa di montaggio
AVVERTENZA 7
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 22, 50 x 40, e tipo 20, 8 x 8) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
