7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.5 Lettore di codice a barre CS Versione software SR.50x.xx Edizione 01/2006 IT
324
7

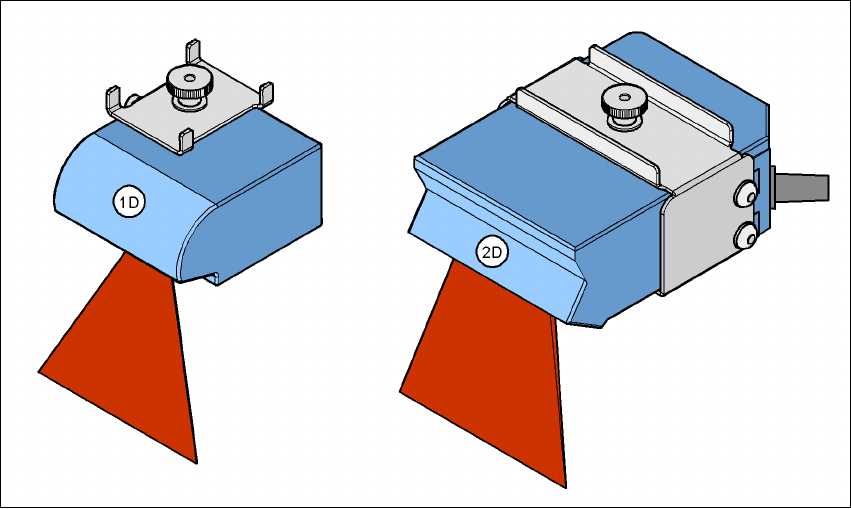

Fig. 7.5 - 2 Lettore di codice a barre 1D e 2D
I lettori di codice a barre CS sono fissati con supporti al profilo superiore o inferiore. E’ possibile
posizionarli a piacere nei profili e disporli sulle etichette del codice a barre. Secondo la posizione
delle strisce del codice a barre si può montare con alcuni semplici movimenti i lettori del codice a
barre in modo da poter leggere le strisce del codice a barre longitudinalmente o trasversalmente
rispetto alla direzione di trasporto del circuito stampato.
7.5.2 Descrizione del funzionamento
Il codice a barre CS SIPLACE serve alla produzione flessibile di prodotti SMD ed aumenta la si-
curezza di montaggio. Riconosce tutti i tipi di codice normali delle applicazioni industriali.
Lo scanner al laser legge l’etichetta del codice a barre nel lato superiore o inferiore di ogni CS in
entrata durante il trasporto nel convogliatore d’entrata. In base alle informazioni ricevute dal co-
dice a barre, il calcolatore di SIPLACE Pro seleziona automaticamente il programma di montaggio
giusto dalla lista d’assegnazione dei codici a barre precedentemente prodotta (lista AC) e l’invia
alla stazione. Se è stato definito un filtro del codice a barre, vengono comparate solo le informa-
zioni contrassegnate come rilevanti all’interno del codice a barre. Questa procedura ha luogo in
modo temporalmente neutrale durante il montaggio di un CS che si trova già nel dispositivo auto-
matico. Se arrivano l'uno dopo l'altro diversi CS con lo stesso codice a barre, il programma viene
trasmesso solo la prima volta. Per tutti i prodotti che devono essere prodotti con l’aiuto del codice
a barre CS , ha validità come premessa:
– allestimento CO identico nelle singole macchine della linea
– larghezza uguale di tutti i CS.
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.5 Lettore di codice a barre CS
325
7.5.3 Dati tecnici - Lettore di codice a barre 1D
7
7
7.5.4 Dati tecnici - Lettore di codice a barre 2D
7
Diodo laser Luce rossa
Lunghezza delle onde 670 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 400 ... 1200 Hz
Risoluzione 0,15 mm ... 0,5 mm
Tipi di codice Code 39, Code 128, Code 93,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
Lunghezza del codice a barre
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Max. 2 x 12 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485
Allacciamento acustico Spina a 15-pin D-Sub-HD
Tensione d'esercizio 10 V CC ... 30 V CC
Tipo di protezione IP65
Diodo laser Luce rossa
Lunghezza delle onde 650 nm
Classe laser Classe 2, in base alla DIN EN 60825-1: 2001
Frequenza di scansione 100 ... 15 kHz
Risoluzione 0,17 mm ... 0,5 mm
Tipi di codice 2D Matrice dati ECC 200
Lunghezza del codice a barre 2D
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Max. 2 x 12 caratteri
Tipi di codice 1D Code 39, Code 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(altri su richiesta)
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.5 Lettore di codice a barre CS Versione software SR.50x.xx Edizione 01/2006 IT
326
7
7
7
7
7
7.5.5 Cartello di avvertenza W216 sul rivestimento del lato d'entrata del CS
7
Cartello d'avvertenza W216 "Classe laser 2" sul rivestimento del lato d'entrata del CS,
articolo n. 03010316-01 (numero per dispositivo automatico: 1)
ISTRUZIONE 7
Se s'installa un lettore di codice a barre CS nel dispositivo automatico, si deve applicare sul rive-
stimento del lato d'entrata del CS il cartello d'avvertenza W206 contenuto nel set supplementare.
7
Lunghezza del codice a barre 1D
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Max. 2 x 12 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485, Ethernet
Allacciamento acustico Spina a 15-pin D-Sub-HD
Spina RJ45 10baseT
Tensione d'esercizio 10 V CC ... 30 V CC
Tipo di protezione Classe 3
7
7
7
7
7
7
RAGGI LASER!
Non fissare il raggio laser
Classe laser 2
