Manuale per l'uso SIPLACE serie HF 7 Am pliamenti della stazione Versione software SR.50x.xx Edizione 01/2006 IT 7.5 Lettore di codice a barre CS 327 7.5.6 Po ssibilità di mont aggio de l lettore di c odice a barre …
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.5 Lettore di codice a barre CS Versione software SR.50x.xx Edizione 01/2006 IT
326
7
7
7
7
7
7.5.5 Cartello di avvertenza W216 sul rivestimento del lato d'entrata del CS
7
Cartello d'avvertenza W216 "Classe laser 2" sul rivestimento del lato d'entrata del CS,
articolo n. 03010316-01 (numero per dispositivo automatico: 1)
ISTRUZIONE 7
Se s'installa un lettore di codice a barre CS nel dispositivo automatico, si deve applicare sul rive-
stimento del lato d'entrata del CS il cartello d'avvertenza W206 contenuto nel set supplementare.
7
Lunghezza del codice a barre 1D
Trasporto singolo
Trasporto doppio, asincrono
Trasporto doppio, sincrono
Max. 40 caratteri
Max. 40 caratteri
Max. 2 x 12 caratteri
Visualizzazione ottica Visualizzazione del funzionamento 4 x LED
Visualizzazione acustica Cicalino
Interfaccia dati RS232, RS 422/485, Ethernet
Allacciamento acustico Spina a 15-pin D-Sub-HD
Spina RJ45 10baseT
Tensione d'esercizio 10 V CC ... 30 V CC
Tipo di protezione Classe 3
7
7
7
7
7
7
RAGGI LASER!
Non fissare il raggio laser
Classe laser 2
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.5 Lettore di codice a barre CS
327
7.5.6 Possibilità di montaggio del lettore di codice a barre CS
7
Fig. 7.5 - 3 Possibilità di montaggio del lettore di codice a barre CS
(1) Lettore di codice a barre 2D "sopra"
(2) Lettore di codice a barre 2D "sotto"
(3) Lettore di codice a barre 1D "sopra"
(4) Lettore di codice a barre 1D "sotto"
(5) Binario di montaggio
Pos. W216, articolo n. 03010316-01
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.5 Lettore di codice a barre CS Versione software SR.50x.xx Edizione 01/2006 IT
328

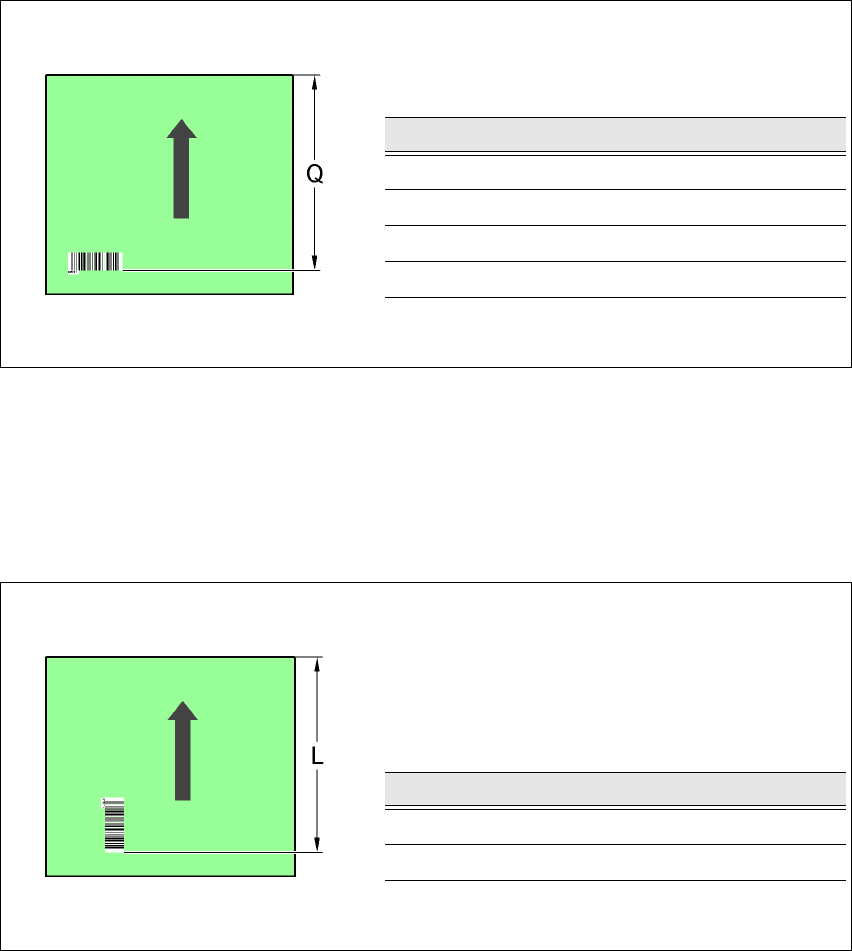

7.5.7 Posizionamento delle etichette del codice a barre CS sul circuito stampato
7.5.7.1 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura
trasversale
rispetto alla direzione di trasporto
7
Fig. 7.5 - 4 Posizionamento lungo il lato longitudinale del CS - raggio di lettura trasversale rispetto alla direzione
di trasporto
7.5.7.2 Posizionamento lungo il lato longitudinale del CS -
raggio di lettura
longitudinale
rispetto alla direzione di trasporto
7
Fig. 7.5 - 5 Posizionamento lungo il lato longitudinale del CS - raggio di lettura longitudinale rispetto alla direzione
di trasporto
Lettore di codice a barre CS Q [mm]
2D sopra 390
1D sopra 390
2D sotto 430
1D sotto 430
Lettore di codice a barre CS L [mm]
1D sopra 320 - 350
1D sotto 380 - 410
