Manuale per l'uso SIPLACE serie HF 7 Am pliamenti della stazione Versione sof tware SR.50x.xx Edizione 01/2006 IT 7.6 Videocamera CS multicolor (tipo 18) 331 7.6 V ideocamera CS multicolor (tipo 18) Artico lo n. 001…
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.5 Lettore di codice a barre CS Versione software SR.50x.xx Edizione 01/2006 IT
330
7.5.7.5 Posizionamento lungo la larghezza del CS -
raggio di lettura
longitudinale
rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D
sopra
7

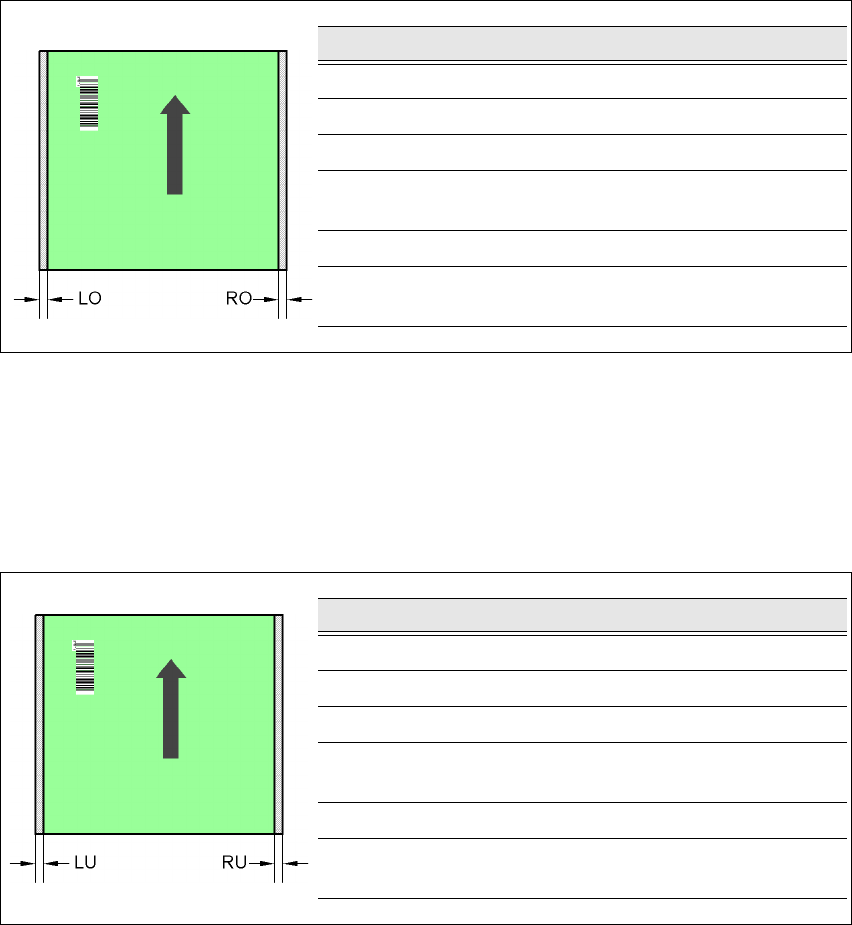

Fig. 7.5 - 8 Posizionamento lungo la larghezza del CS - raggio di lettura longitudinale rispetto alla direzione
di trasporto, lettore del codice a barre CS 1D sopra
7
7.5.7.6 Posizionamento lungo la larghezza CS -
raggio di lettura
longitudinale
rispetto alla direzione di trasporto,
lettore del codice a barre CS 1D
sotto
7
Fig. 7.5 - 9 Posizionamento lungo la larghezza CS - raggio di lettura longitudinale rispetto alla direzione
di trasporto, lettore del codice a barre CS 1D sotto
TS Trasporto singolo
TD1 Trasporto doppio, traccia 1
TD2 Trasporto doppio, traccia 2
SM1 Trasporto doppio in modalità trasporto singolo, traccia 1
SM2 Trasporto doppio in modalità trasporto singolo, traccia 2
Misure CS/trasporto LO [mm] RO [mm]
460 mm / TS 3 20
508 mm / TS 3 44
216 mm / TD1 3 24
250 mm / TD1
450 mm / SM1
358
216 mm / TD2 3 3
250 mm / TD2
450 mm / SM2
33
Misure CS/trasporto LU [mm] RU [mm]
460 mm / TS 20 3
508 mm / TS 44 3
216 mm / TD1 3 3
250 mm / TD1
450 mm / SM1
33
216 mm / TD2 24 3
250 mm / TD2
450 mm / SM2
58 3
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.6 Videocamera CS multicolor (tipo 18)
331
7.6 Videocamera CS multicolor (tipo 18)
Articolo n. 00119674-xx Modulo Vision CS multicolor HF/3
Articolo n. 00119676-xx Modulo Vision CS multicolor HF
7.6.1 Indicazioni generali
Invece della videocamera CS del sottoportale è possibile installare come opzione una videoca-
mera CS multicolor. Con la videocamera CS multicolor sono a disposizione quattro tipi d'illumina-
zione selezionabili. In questo modo si può aumentare notevolmente il riconoscimento della fiducial
ed aumentare quindi la precisione di centraggio.
7

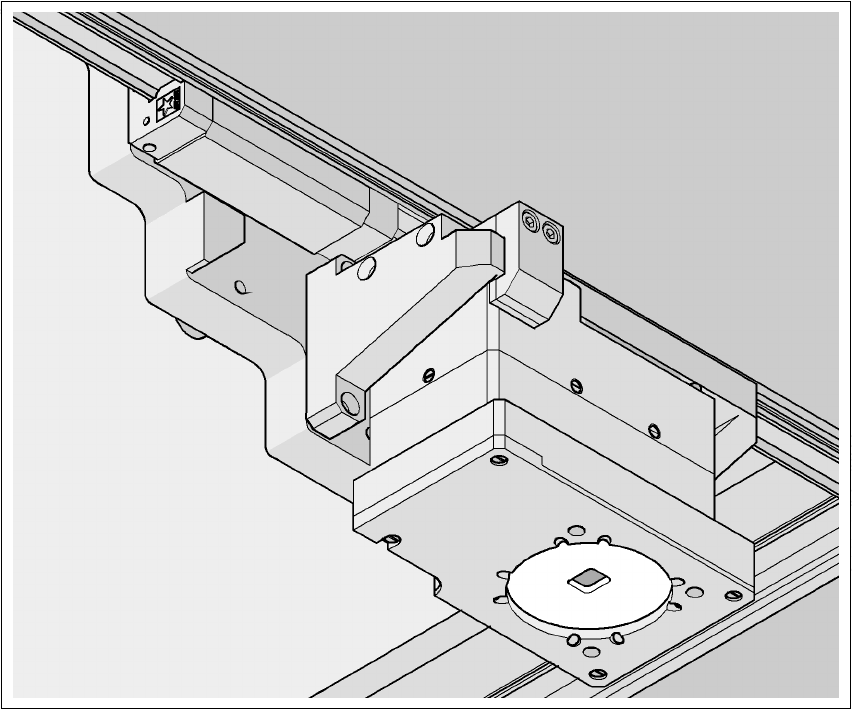

Fig. 7.6 - 1 Videocamera multicolor CS
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.6 Videocamera CS multicolor (tipo 18) Versione software SR.50x.xx Edizione 01/2006 IT
332
7.6.2 Tipi d’illuminazione
Nella videocamera CS multicolor si possono selezionare i seguenti tipi d'illuminazione:
– Illuminazione standard
Con questa combinazione d'illuminazione bianca ed infrarossi è possibile riconoscere una
vasta gamma di fiducial. Variando l'illuminazione si può migliorare il contrasto dell'immagine
ed ottimizzare quindi il centraggio di diverse fiducial.
– Illuminazione bianca
Questo tipo d'illuminazione viene usato per circuiti stampati standard con fiducial di stagno.
– Luce obliqua blu
Con questa luce si può ottenere nella maggior parte dei casi un netto miglioramento del con-
trasto nelle fiducial di posizione semplici su materiale di base chiaro come ceramica o CEM.
È possibile riconoscere meglio su fondo chiaro anche fiducial di posizione coperte da vernice
antisaldatura.
– Illuminazione a infrarossi
L'uso di questo tipo d'illuminazione è particolarmente consigliato per fiducial rivestite da ver-
nice antisaldatura o per fiducial su materiale flex. È eventualmente possibile migliorare il ri-
conoscimento delle fiducial d'argento/platino da stabilire anticipatamente con un centraggio
o montaggio di prova.
