Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.7 Testa High-Force SIPLACE
333
7.7 Testa High-Force SIPLACE
Articolo n. 00119634-xx Testa High-Force per la serie HF (invece di una TwinHead)
Questo numero dell'articolo vale solo in caso di nuovo ordine di dispositivo automatico di
montaggio con testa High-Force invece di TwinHead standard. 7
Articolo n. 00119753-xx Kit d'aggiornamento High-Force
Usare questo numero d'articolo se si vuole sostituire una TwinHead standard con una testa
High-Force. 7
Articolo n. 00119654-xx Testa Reconfiguration Kit High-Force
Usare questo numero d'articolo se si vuole sostituire una testa Collect&Place con una testa
High-Force. 7
7.7.1 Indicazioni generali
La testa SIPLACE High-Force è un perfezionamento tecnologico della TwinHead standard. È in
grado di elaborare la stessa gamma di componenti ed offre in più la possibilità di ottenere forze
d'appoggio massime di 30 N:
Per il resto, i dati tecnici della TwinHead e della testa High-Force coincidono (vedi la Sezione
3.7.4.3
, pagina 131).
Per la testa High-Force SIPLACE si possono usare tutte le pipette e le pinze che si usano anche
per la Standard-TwinHead.
Forza d’appoggio programmabile 1 N fino a 1,8 N ± 0,18 N
1,8 N fino a 10 N ± 10 %
da 10 N a 30 N ± 15 %
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.8 Raddrizzamento del CS Versione software SR.50x.xx Edizione 01/2006 IT
334
7.8 Raddrizzamento del CS
Articolo n. 00119677-xx Raddrizzamento del CS per il trasporto singolo
Articolo n. 00119678-xx Raddrizzamento del CS per il trasporto doppio
7.8.1 Indicazioni generali
I circuiti stampati che devono essere lavorati possiedono nel frattempo un rapporto lunghezza/lar-
ghezza di 1:2 o più negativo. Ciò significa che il lato più corto del CS è rivolto in direzione di tra-
sporto CS. Durante il trasporto questi circuiti stampati possono torcersi leggermente così che le
fiducial di scheda non si trovano più nella finestra di ricerca della videocamera CS. L'opzione
"Raddrizzamento CS" fa quindi in modo che questi circuiti stampati vengano riraddrizzati esatta-
mente alla posizione di arresto.
Se si lavorano i circuiti stampati con fessure in direzione di trasporto, nei dispositivi automatici con
stopper meccanico (HS-50, S-25 HM, F5 HM) e nei dispositivi automatici che sorvegliano questa
posizione con la barriera fotoelettrica laser (HF, HS-60, S-27 HM) può portare a posizioni di lavo-
razione diverse. Con l'opzione "Raddrizzamento CS" si garantisce che i circuiti stampati vengano
arrestati nella stessa posizione in tutti i trasporti CS. L'opzione "Raddrizzamento CS" esiste per il
trasporto singolo e quello doppio.
7

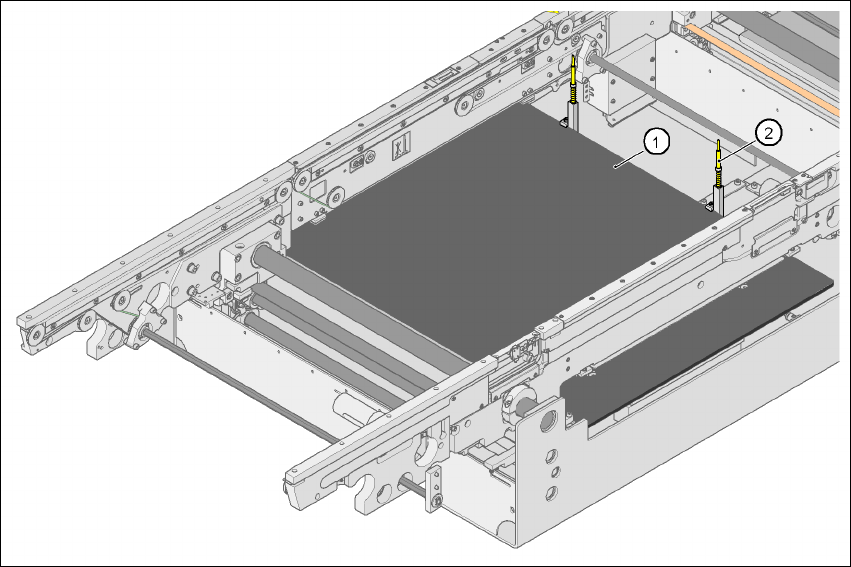

Fig. 7.8 - 1 Raddrizzamento CS
(1) Tavolo di sollevamento
(2) Arresto CS
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.8 Raddrizzamento del CS
335
7.8.2 Descrizione del funzionamento
Il circuito stampato viene trasportato nella zona di montaggio finché la barriera fotoelettrica attiva
il segnale di stop per il trasporto CS. Poi il tavolo di sollevamento con gli arresti CS va ad una
posizione in alto nella quale il circuito stampato non viene ancora bloccato e che può essere an-
cora mossa dai convogliatori di trasporto. I due arresti CS si trovano all'altezza del circuito stam-
pato, gli appoggi CS (spine magnetiche) toccano già il circuito stampato. Entrambi i convogliatori
di trasporto trasportano il circuito stampato verso gli arresti CS e nel frattempo li raddrizzano. Il
tavolo di sollevamento passa poi alla posizione finale superiore, blocca il circuito stampato e lo
stacca dagli arresti CS per non influenzare il processo di montaggio. Dopo il processo di montag-
gio, il tavolo di sollevamento e raddrizzamento CS vengono abbassati ed il circuito stampato viene
trasportato in avanti.
