Manuale per l'uso SIPLACE serie HF 7 Am pliamenti della stazione Versione software SR.50x.xx Edizione 01/2006 IT 7.13 SIPLACE Prod uctivity-Lift 349 7.13 SIPLACE Prod uctivity-Lif t 7.13.1 Progetto del mont aggio in…

7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF

7.12 Modulo laser di coplanarità Versione software SR.50x.xx Edizione 01/2006 IT

348

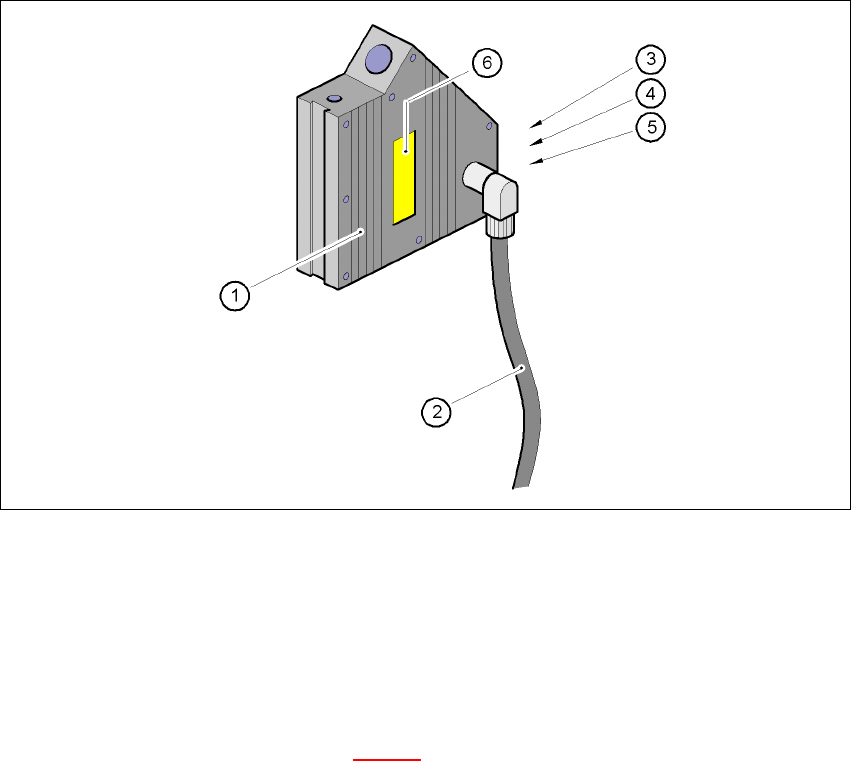

Fig. 7.12 - 5 Modulo di coplanarità

(1) Modulo laser

(2) Cavo d’allacciamento

(3) LED rossa: OUT OF RANGE

(4) LED rossa: POOR TARGET

(5) LED verde: LASER ON

(6) Adesivo ’classe laser 3B’, vedi Fig. 7.12 - 2

Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione

Versione software SR.50x.xx Edizione 01/2006 IT 7.13 SIPLACE Productivity-Lift

349

7.13 SIPLACE Productivity-Lift

7.13.1 Progetto del montaggio in parallelo

In generale le linee di montaggio sono disposte in serie e concatenate serialmente. Il programma

di montaggio procede sequenzialmente mentre i circuiti stampati vengono trasportati da una mac-

china alla successiva. Ciò significa che il montaggio di un circuito stampato è distribuito in diversi

dispositivi automatici.

Fig. 7.13 - 1 Linee seriali e parallele in confronto

Nella concatenazione parallela, si riassumono i contenuti del montaggio di singoli dispositivi au-

tomatici. Diversi dispositivi automatici lavorano con lo stesso programma di montaggio. In una

macchina montano tutti i componenti che sono distribuiti in diversi dispositivi automatici nella la-

vorazione seriale. Se la capacità di un dispositivo automatico è soddisfatta, i circuiti stampati ven-

gono trasportati al dispositivo automatico successivo con lo stesso programma di montaggio e

vengono stampati. Questa combinazione di macchine con lo stesso contenuto di montaggio viene

definita gruppo o cluster.

Linea seriale

Linea parallela

Trasporto

sottopavimento

Gruppo (cluster)

Lift orizzontale/

verticale

7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF

7.13 SIPLACE Productivity-Lift Versione software SR.50x.xx Edizione 01/2006 IT

350

7.13.2 Realizzazione del montaggio in parallelo

Poiché linee con dispositivi automatici disposti in parallelo occupano molti più posti, il progetto del

montaggio in parallelo è stato realizzato con trasporto sotto il pavimento e lift orizzontale/verticale

(HV-shuttle). I dispositivi automatici sono sempre disposti in serie ma con le unità lift ed i trasporti

sotto il pavimento è possibile far funzionare la linea in parallelo. In questo modo la compattezza

delle linee SIPLACE rimane quasi invariata.

Trasporto sottopavimento 7

Due convogliatori di trasporto trasportano circuiti stampati vuoti o montati facendoli passare sotto

la macchina (vedi Fig. 7.13 - 1

Lift orizzontale/verticale (shuttle orizzontale/verticale) 7

Uno shuttle HV è disposto rispettivamente all'inizio di una linea, tra i dispositivi automatici ed alla

fine di una linea. Trasporta i circuiti stampati tra il piano sotto il pavimento e il piano di lavorazione

e tra le due tracce dei trasporti sotto il pavimento.

Fig. 7.13 - 2 Shuttle orizzontale/verticale (shuttle HV), sostituzione della traccia di trasporto e funzione lift

Trasporto orizzontale

Funzione lift

dello HV-shuttle

Trasporto verticale

Non montato

Montato

Piano di trasporto

standard

Piano di trasporto

sotto il pavimento

Sostituzione della traccia

di trasporto HV-shuttle
