7.13.3 Vantaggi del Productivity-Lift
Con il Productivity-Lift è possibile aumentare la produttività generale della linea date le velocità
maggiori di montaggio del dispositivo automatico all'interno della linea.
7

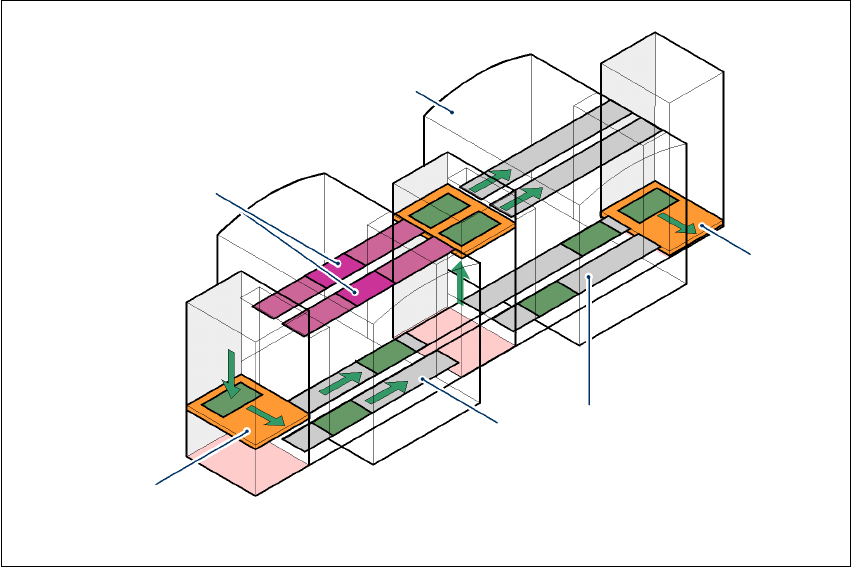

Fig. 7.13 - 3 Productivity-Lift, evitare tempi di inattività
Nelle linee concatenate in parallelo, singoli dispositivi automatici possono venire meno senza che
si arresti tutta la linea. È inoltre possibile l'accesso alle singole macchine mentre il resto della linea
continua a montare senza interruzione.
Ciò vale ad esempio per
– controlli dovuti al processo o funzionamento di prova,
– programmazione di fiducial CS, forme involucro o montaggi di prova,
– manutenzione o riparazioni,
– errori di comando come il taglio non in tempo di cinghie o la mancanza di componenti.
Un ulteriore vantaggio è che si può modificare a piacere la configurazione della linea col software
senza dovere cambiare le macchine.
Percorso di trasporto CS
occupato col montaggio
Dispositivo automatico
di montaggio
Lift orizzontale
everticale
Trasporto
sottopavimento
Cambio
di traccia
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.14 Interfaccia SIEMENS Versione software SR.50x.xx Edizione 01/2006 IT
352
7.14 Interfaccia SIEMENS
Articolo n. 00303636-xx
Nei dispositivi automatici di montaggio della serie HF, l'interfaccia di trasporto viene configurata in
base allo standard SMEMA. Si ha comunque anche la possibilità di usare questa interfaccia in
base allo standard SIEMENS, che è un grande vantaggio se si vuole integrare un dispositivo au-
tomatico di serie HF in linee SIPLACE più vecchie. Non è quindi necessario allestire i dispositivi
automatici più vecchi con lo standard SMEMA.
Basta configurare l'interfaccia di trasporto dei dispositivi automatici di serie HF con lo standard
SIEMENS e collegarli con il relativo cavo dell'interfaccia.
Maggiori informazioni sono contenute nelle "Istruzioni di allestimento dell'interfaccia di trasporto
SIEMENS", articolo n. 00194343-01.
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.15 Opzione "Circuito stampato lungo"
353
7.15 Opzione "Circuito stampato lungo"
Articolo n. 00119672-xx
Con i dispositivi automatici della serie HF è possibile montare i seguenti formati dei circuiti stam-
pati:
7
7
Per il montaggio di circuiti stampati con una lunghezza di oltre 450 mm offriamo l'opzione "Circuito
stampato lungo" come set di allestimento successivo.
Se è stata installata l'opzione "Circuito stampato lungo" è possibile lavorare ai seguenti formati di
circuiti stampati:
7
7
Il set d'allestimento successivo è formato dalle seguenti parti:
– Meccanica completa: stopper, sensori, cavi e pezzi da montare
– Opzione CD per attivare la funzione nel calcolatore Pro SIPLACE
– Istruzioni di allestimento successivo
ISTRUZIONE 7
Per il trasporto doppio si deve ordinare 2x l'opzione "CS lungo".
Per altre informazioni consultare il manuale per le aggiunte "Opzione circuito stampato lungo", Ar-
ticolo n. 00193888-01.
Trasporto singolo 50 x 50 mm² fino a 450 x 508 mm²
Trasporto doppio (larghezza standard) 50 x 50 mm² fino a 450 x 216 mm²
Trasporto doppio "Larghezza CS" 50 x 50 mm² fino a 450 x 250 mm²
Trasporto doppio in modalità "Trasporto singolo" 50 x 50 mm² fino a 450 x 380 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Larghezza CS"
50 x 50 mm² fino a 450 x 450 mm²
Trasporto semplice "Lunghezza CS" 50 x 80 mm² fino a 610 x 508 mm²
Trasporto doppio "Lunghezza CS" 50 x 80 mm² fino a 610 x 216 mm²
Trasporto doppio "Larghezza CS", "Lunghezza CS" 50 x 80 mm² fino a 610 x 250 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Lunghezza CS"
50 x 80 mm² fino a 610 x 380 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Larghezza CS", "Lunghezza CS"
50 x 80 mm² fino a 610 x 450 mm²
