7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF 7.16 Supporto c on spina mag netica Versione software SR. 50x.xx E dizione 01/2006 IT 354 7.16 Supporto con spina magnetica Articolo n . 001 19680- xx …
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.15 Opzione "Circuito stampato lungo"
353
7.15 Opzione "Circuito stampato lungo"
Articolo n. 00119672-xx
Con i dispositivi automatici della serie HF è possibile montare i seguenti formati dei circuiti stam-
pati:
7
7
Per il montaggio di circuiti stampati con una lunghezza di oltre 450 mm offriamo l'opzione "Circuito
stampato lungo" come set di allestimento successivo.
Se è stata installata l'opzione "Circuito stampato lungo" è possibile lavorare ai seguenti formati di
circuiti stampati:
7
7
Il set d'allestimento successivo è formato dalle seguenti parti:
– Meccanica completa: stopper, sensori, cavi e pezzi da montare
– Opzione CD per attivare la funzione nel calcolatore Pro SIPLACE
– Istruzioni di allestimento successivo
ISTRUZIONE 7
Per il trasporto doppio si deve ordinare 2x l'opzione "CS lungo".
Per altre informazioni consultare il manuale per le aggiunte "Opzione circuito stampato lungo", Ar-
ticolo n. 00193888-01.
Trasporto singolo 50 x 50 mm² fino a 450 x 508 mm²
Trasporto doppio (larghezza standard) 50 x 50 mm² fino a 450 x 216 mm²
Trasporto doppio "Larghezza CS" 50 x 50 mm² fino a 450 x 250 mm²
Trasporto doppio in modalità "Trasporto singolo" 50 x 50 mm² fino a 450 x 380 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Larghezza CS"
50 x 50 mm² fino a 450 x 450 mm²
Trasporto semplice "Lunghezza CS" 50 x 80 mm² fino a 610 x 508 mm²
Trasporto doppio "Lunghezza CS" 50 x 80 mm² fino a 610 x 216 mm²
Trasporto doppio "Larghezza CS", "Lunghezza CS" 50 x 80 mm² fino a 610 x 250 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Lunghezza CS"
50 x 80 mm² fino a 610 x 380 mm²
Trasporto doppio in modalità "Trasporto semplice",
"Larghezza CS", "Lunghezza CS"
50 x 80 mm² fino a 610 x 450 mm²
7 Ampliamenti della stazione Manuale per l'uso SIPLACE serie HF
7.16 Supporto con spina magnetica Versione software SR.50x.xx Edizione 01/2006 IT
354
7.16 Supporto con spina magnetica
Articolo n. 00119680-xx
I circuiti stampati larghi hanno la tendenza ad inflettersi durante il montaggio, così che non è even-
tualmente più possibile montare i componenti con la precisione desiderata. Anche circuiti stampati
molto curvi influiscono sulla precisione di montaggio. È possibile eliminare facilmente questo pro-
blema posizionando supporti a spina magnetica sul tavolo di sollevamento.
7

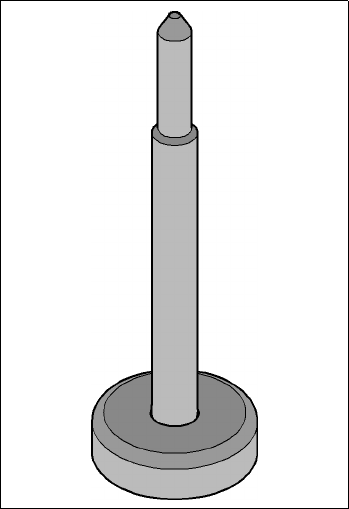

Fig. 7.16 - 1 Supporto con spina magnetica
Manuale per l'uso SIPLACE serie HF 7 Ampliamenti della stazione
Versione software SR.50x.xx Edizione 01/2006 IT 7.17 Pompa del vuoto
355
7.17 Pompa del vuoto
Articolo n. 00119017-xx Pompa del vuoto
Articolo n. 00119696-xx Kit d'allacciamento pompa del vuoto HF
Articolo n. 00119697-xx Kit d'allacciamento pompa del vuoto HF/3
Ogni testa Collect&Place dispone del proprio generatore del vuoto che alimenta il circuito di tenuta
e di montaggio con il vuoto necessario. Il generatore del vuoto funziona in base al principio di Ven-
turi.
Il consumo d'aria compressa del dispositivo automatico HF/3 è di circa 550 Nl/min. Ciò significa
che l'alimentazione dell'aria compressa deve essere relativamente dimensionata. Se la capacità
dell'esercente locale non è sufficiente, si avrebbero spese d'investimento elevate. Per questo mo-
tivo, offriamo una pompa del vuoto per ottenere l'alimentazione del vuoto necessaria.
Altri vantaggi per l'uso della pompa del vuoto sono:
– il consumo d'aria compressa praticamente si dimezza.
– La pressione d'entrata si riduce.
– È possibile integrare il dispositivo automatico nelle linee già presenti.
– Le spese d'esercizio correnti si abbassano secondo l'importo delle spese per l'energia.
7
7
La pompa del vuoto non necessita di manutenzione ed è priva di olio al 100%. La sua capacità è
sufficiente ad alimentare i circuiti di tenuta delle teste Collect&Place.
Consumo d'aria
compressa
senza
pompa del vuoto
Consumo d'aria
compressa
con
pompa del vuoto
Consumo d'aria compressa
con 4 dispositivi di taglio e
relativamente alla configura-
zione della testa di montaggio
Dispositivo automatico HF
C&P / TH
C&P / C&P
Dispositivo automatico HF/3
C&P / C&P / TH
C&P / C&P / C&P
350 Nl/min
450 Nl/min
550 Nl/min
700 Nl/min
250 Nl/min
200 Nl/min
350 Nl/min
300 Nl/min
