Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.2 Cartelli di avvert enza 41 2.2.4 Strisce di sicurezza ne l canale della cinghia vuot a 2 Fig. 2.2 - 7 St…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
40
2.2.3.2 Cartello d'avvertenza W205 nel lato inferiore
2

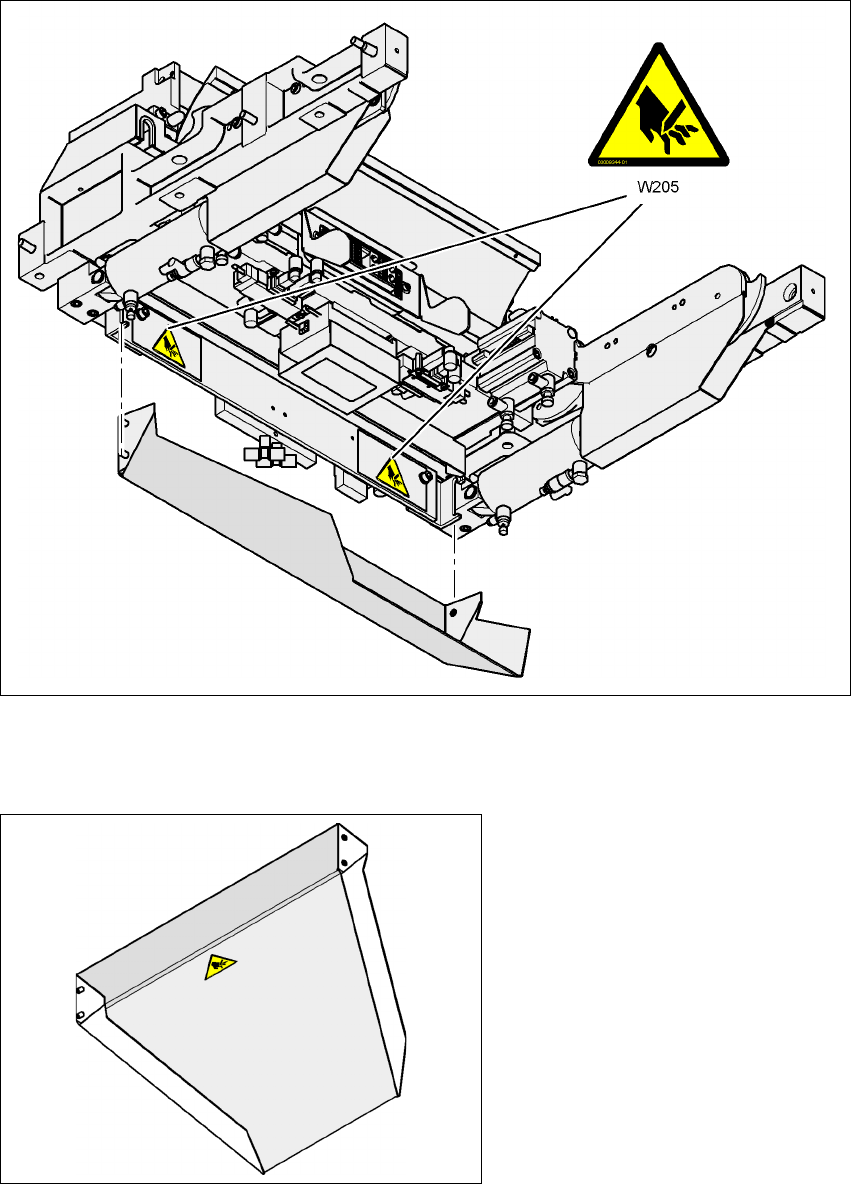

Fig. 2.2 - 5 Cartello d'avvertenza W205 nel lato inferiore del dispositivo di taglio della cinghia
2.2.3.3 Cartello d'avvertenza W205 nello scivolo dei rifiuti della cinghia
2
Fig. 2.2 - 6 Cartello d'avvertenza W205 nello scivolo dei rifiuti della cinghia
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.2 Cartelli di avvertenza
41
2.2.4 Strisce di sicurezza nel canale della cinghia vuota
2

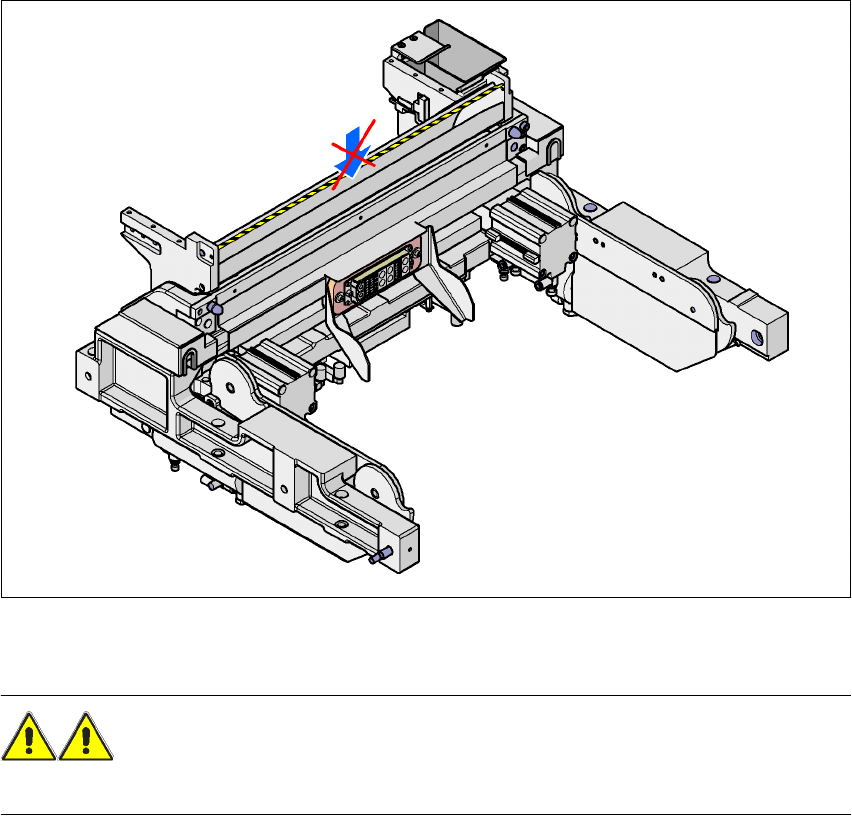

Fig. 2.2 - 7 Strisce di sicurezza nel canale della cinghia vuota
AVVERTENZA 2
Non inserire mai le mani nell'apertura del canale della cinghia vuota.
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
42
2.2.5 Cartello d'avvertenza W206 e W1 nell'alimentazione di corrente
2
Pos. W206 nella Fig. 2.2 - 8, articolo n. 03009345-01 (numero per dispositivo automatico: 1) e
Pos. W1

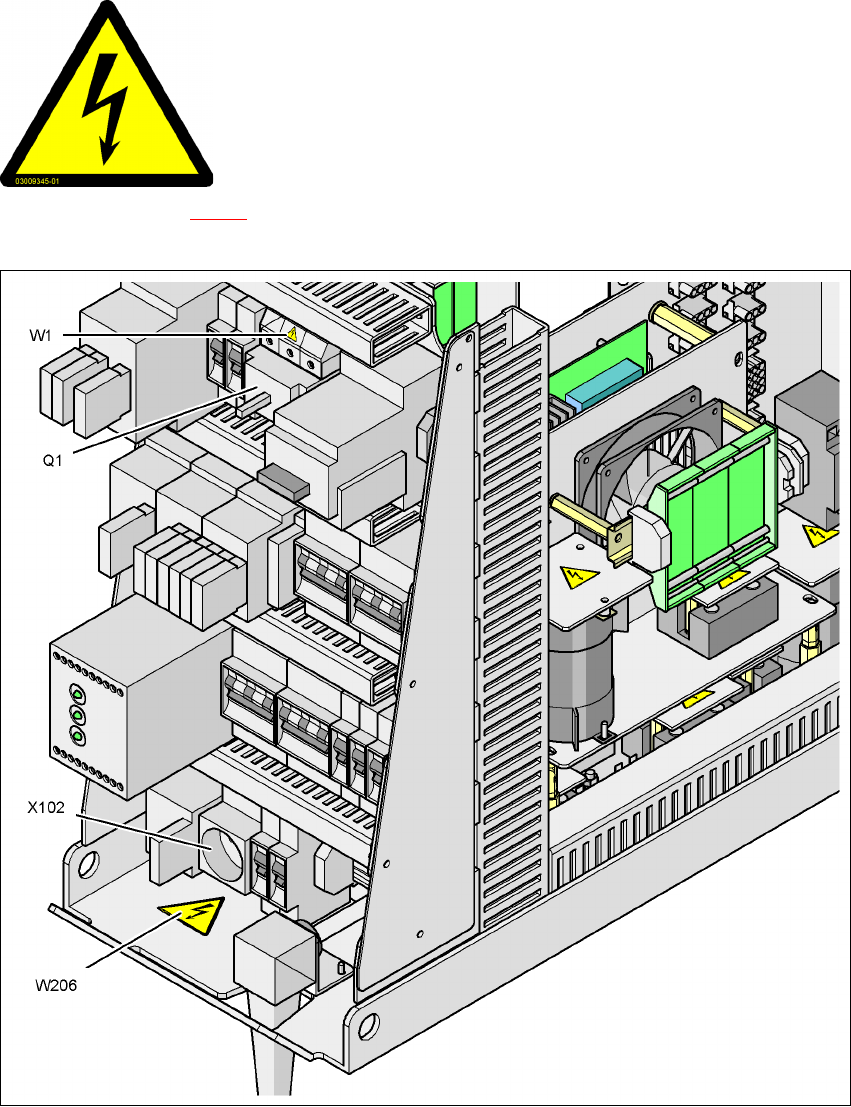

Fig. 2.2 - 8 Cartello d'avvertenza W206 nella presa di servizio X102 e W1 dell'interruttore principale Q1
Pos. W206, articolo n. 03009345-01
Pos. W1, cartello d'avvertenza nell'interruttore principale Q1
2
TENSIONI PERICOLOSE!
Le parti contrassegnate sono sotto tensione di rete anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza staccare la macchina dalla rete
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
