Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.2 Cartelli di avvert enza 43 2.2.6 Cartello d'avvertenza W e cartello d'istru zioni H nell'…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
42
2.2.5 Cartello d'avvertenza W206 e W1 nell'alimentazione di corrente
2
Pos. W206 nella Fig. 2.2 - 8, articolo n. 03009345-01 (numero per dispositivo automatico: 1) e
Pos. W1
Fig. 2.2 - 8 Cartello d'avvertenza W206 nella presa di servizio X102 e W1 dell'interruttore principale Q1
Pos. W206, articolo n. 03009345-01
Pos. W1, cartello d'avvertenza nell'interruttore principale Q1
2
TENSIONI PERICOLOSE!
Le parti contrassegnate sono sotto tensione di rete anche quando
l'interruttore principale è spento.
Prima delle operazioni di assistenza staccare la macchina dalla rete
Area NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.2 Cartelli di avvertenza
43
2.2.6 Cartello d'avvertenza W e cartello d'istruzioni H nell'alimentazione di corrente
2

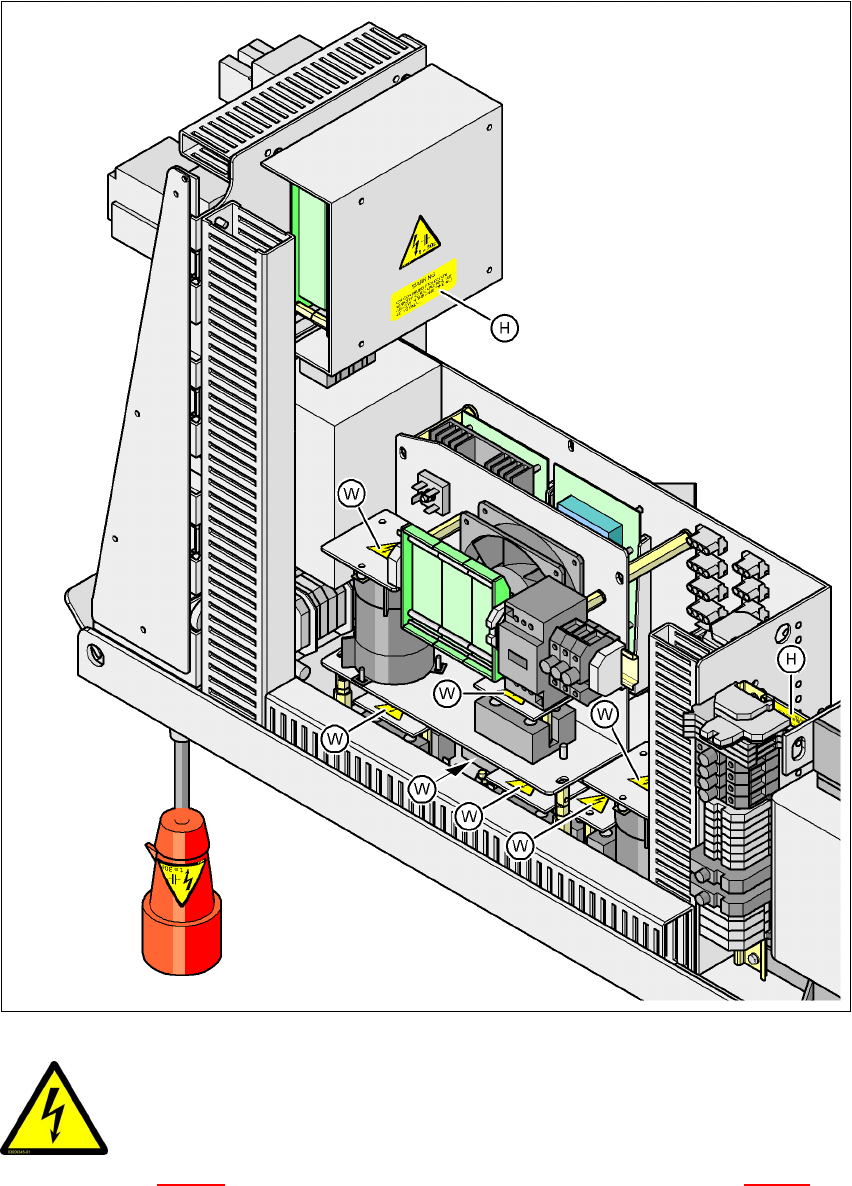

Fig. 2.2 - 9 Cartello d'avvertenza W e cartello d'istruzioni H nell'alimentazione di corrente
2
Pos. W nella Fig. 2.2 - 10 (numero per alimentazione di corrente: 8) vedi anche Fig. 2.2 - 11
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
44
2
Pos. H nella Fig. 2.2 - 10 (numero per alimentazione di corrente: 2)
2.2.7 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per
il servoamplificatore
2
Fig. 2.2 - 10 Cartello d'avvertenza W sul rivestimento sull'alimentazione di corrente per il servoamplificatore
2
Pos. W nella Fig. 2.2 - 11 (numero per alimentazione di corrente: 8) vedi anche Fig. 2.2 - 10
