Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.2 Cartelli di avvert enza 49 2.2.1 1 Cartello d'avvertenza W209 dei t asti d'ARRESTO D'EMER…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
48
2.2.10 Cartello d'avvertenza W211 della presa CEKON
2
Pos. W 211 nella Fig. 2.2 - 14 (numero per dispositivo automatico: 1)
2
Fig. 2.2 - 14 Cartello d'avvertenza W211 della presa CEKON
Pos. W211, articolo n. 03009351-01
2
TENSIONE RESIDUA!
Dopo avere staccato la spina di rete dalla rete d'alimentazione, attendere
30 s finché le tensioni restanti si sono decomposte.
Area NAFTA: Hazardous Voltage
Residual power at plug prongs and wire ends will cause death or serious
injury. Avoid contact with power plug and/or wire ends for 30 seconds
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.2 Cartelli di avvertenza
49

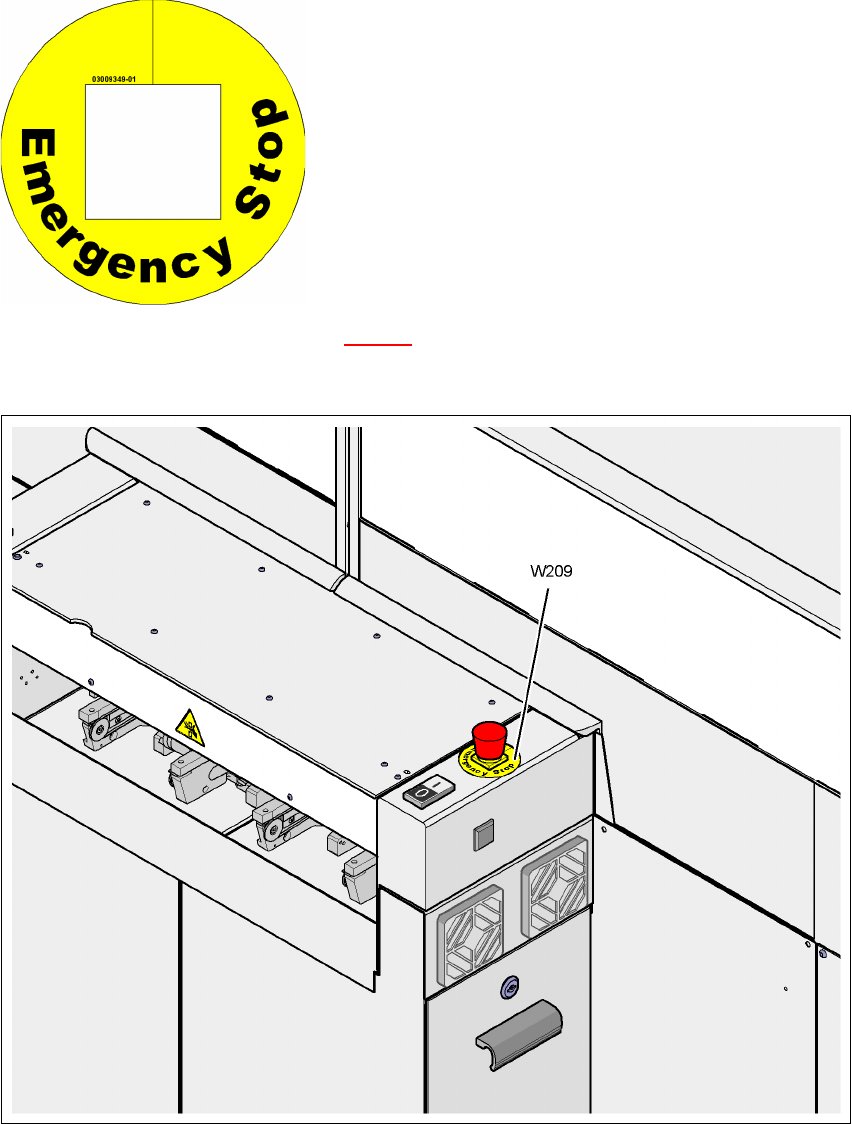

2.2.11 Cartello d'avvertenza W209 dei tasti d'ARRESTO D'EMERGENZA
2
Cartello di avvertenza W209 nella Fig. 2.2 - 15, articolo n. 03009349-01
(numero per dispositivo automatico: 2)
2
2
Fig. 2.2 - 15 Cartello d'avvertenza W209 dei tasti d'ARRESTO D'EMERGENZA
2
Pos. W209, articolo n. 03009349-01
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
Per l'Australia, il Canada, il Messico e gli USA
invece dell'anello giallo dei tasti d'ARRESTO
D'EMERGENZA viene attaccato sul gruppo
modulare il cartello d'avvertenza W209.
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.2 Cartelli di avvertenza Edizione 01/2006 IT
50
2.2.12 Cartello d'istruzioni "Scontro della testa" nelle videocamere CO della
TwinHead
Cartello d'istruzioni "scontro della testa" nella Fig. 2.2 - 16, articolo n. 03015392-02
(numero per dispositivo automatico: 2 per il HF/3, 4 per il HF)
2
Fig. 2.2 - 16 Cartello d'istruzioni "Scontro della testa" nelle videocamere CO della TwinHead
2
(1) Cartello d'istruzioni "Scontro della testa" nelle videocamere CO della TwinHead
AVVERTENZA
PERICOLO DI SCONTRO CON LA TESTA 2
Durante la sostituzione di una testa, dalla testa TwinHead alla testa
Collect&Place, le videocamere CO (stazionaria P&P, tipo 22, 50 x 40,
e tipo 20, 8 x 8) della TwinHead devono essere smontate, altrimenti la
testa Collect&Place collide con gli involucri della videocamera.
