Manuale per l'uso SIPLACE serie HF 2 Sicurezza d’esercizio Vers ione sof twar e SR .50 x.xx 2.5 Indicazioni di sicurezza per il funzionam ento del dispositivo automatico Edizione 01 /2006 IT 56 2.5.3 Indicazioni di …
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
55
I caricatori sono contrassegnati dal seguente adesivo:
2
ATTENZIONE
Per evitare il rischio è severamente necessario usare gli appositi caricatori per il montaggio di tali
componenti. che sono:
per il tipo di forma C/D art.-n.: 00141118-01
per il tipo di forma E art.-n.: 00141117-01 2
AVVERTENZA 2
Æ Controllare e svuotare ogni ora il contenitore degli scarti della cinghia.
Æ Svuotare il contenitore degli scarti della cinghia solo in un recipiente di raccolta adatto a
causa del rischio d'ustioni. Non si possono installare questi contenitori all'interno di edifici.
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 01/2006 IT
56
2.5.3 Indicazioni di sicurezza per l'estrazione delle pipette nelle teste Col-
lect&Place
ATTENZIONE
PERICOLO DI FERITE ALLE DITA A CAUSA DELLE PIPETTE APPUNTITE 2
Quando si estraggono le pipette, fare attenzione alle dita quando si estraggono dalla bussola le
pipette delle teste Collect&Place nella posizione di prelievo/montaggio (Pos. 2 nella Fig. 2.5 - 2).
Se si estraggono a mano le pipette dalla bussola, procedere nel modo descritto a seguito:
Æ Fare avanzare a passi fino alla posizione di prelievo (Pos. 1) la bussola dalla quale si desi-
dera estrarre la pipetta.
Æ In questa posizione estrarre la pipetta dalla bussola.
2
Fig. 2.5 - 2 Posizione della bussola durante la sostituzione manuale della pipetta
2
(1) Posizione di prelievo per bussole e pipette
(2) Posizione di prelievo e di montaggio
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
57
2.5.4 Indicazioni di sicurezza per lo spostamento manuale dell'asse Z nella
TwinHead
ATTENZIONE
PERICOLO DI SCHIACCIAMENTO NELLA TWINHEAD 2
Non si può assolutamente muovere verso il basso l'asse Z con la mano nel tampone dell'unità di
ripresa. A causa della forte forza elastica del cilindro, quando il tampone ritorna sussiste pericolo
di ferite per le dita. Ciò vale anche per il settore interno della TwinHead, quando l'asta dello stan-
tuffo ritorna alla posizione di partenza.
2

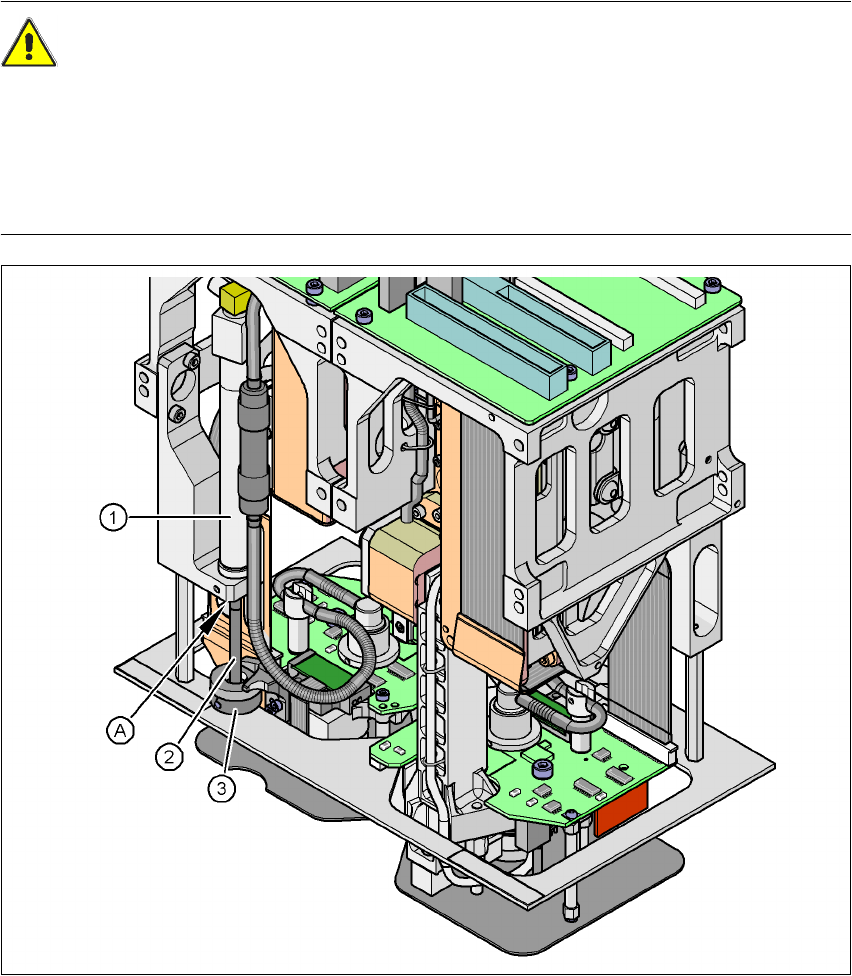

Fig. 2.5 - 3 Pericolo di schiacciamento a causa dell'unità di ripresa nella TwinHead
2
(1) Unità di ripresa, cilindro dell'aria compressa
(2) Asta dello stantuffo
(3) Tampone dell'unità di ripresa
(A) Punto di schiacciamento delle dita
