Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.5 Indicazioni di sicurezza per il f unzionamento del dispositivo automatico 59 2.5.6 Indicazioni di sicure…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 01/2006 IT
58
2.5.5 Indicazioni di sicurezza per le videocamere CO della TwinHead durante
la sostituzione di una testa
AVVERTENZA 2
Durante la sostituzione di una testa, dalla testa TwinHead alla testa Collect&Place, le videoca-
mere CO (stazionaria P&P, tipo 22, 50 x 40, e tipo 20, 8 x 8) della TwinHead devono essere
smontate, altrimenti la testa Collect&Place collide con gli involucri della videocamera.
2

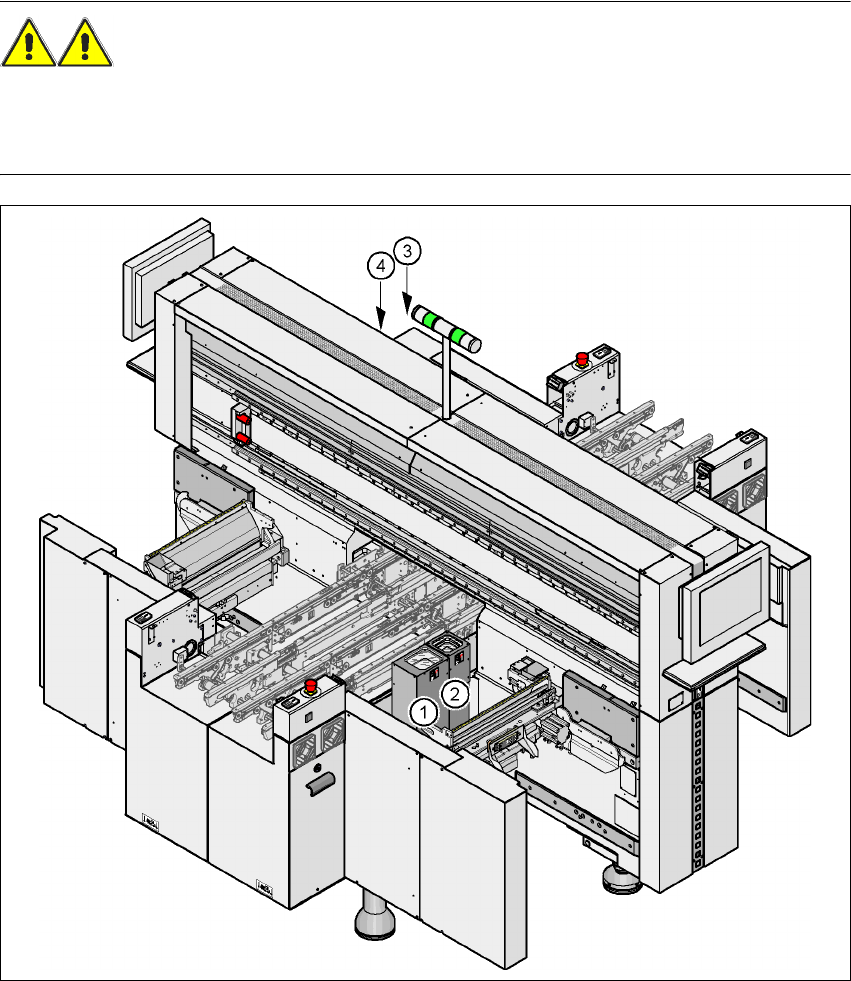

Fig. 2.5 - 4 Indicazioni di sicurezza per i moduli Vision della TwinHead durante la sostituzione di una testa
di montaggio
2
(1) Posizione di montaggio, videocamera CO (stazionaria, P&P (tipo 22) 50 x 40), posto 1 (HF)
(2) Posizione di montaggio, videocamera CO (stazionaria, P&P (tipo 20) 8 x 8), posto 1 (HF)
(3) Posizione di montaggio, videocamera CO (stazionaria, P&P (tipo 22) 50 x 40), posto 3 (HF e HF/3)
(4) Posizione di montaggio, videocamera CO (stazionaria, P&P (tipo 20) 8 x 8), posto 3 (HF e HF/3)
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico
59
2.5.6 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA 2
Per motivi di sicurezza per evitare infortuni (pericolo di schiacciamento), il carrello CO può
essere agganciato o sganciato sempre solo da un'unica persona.
2

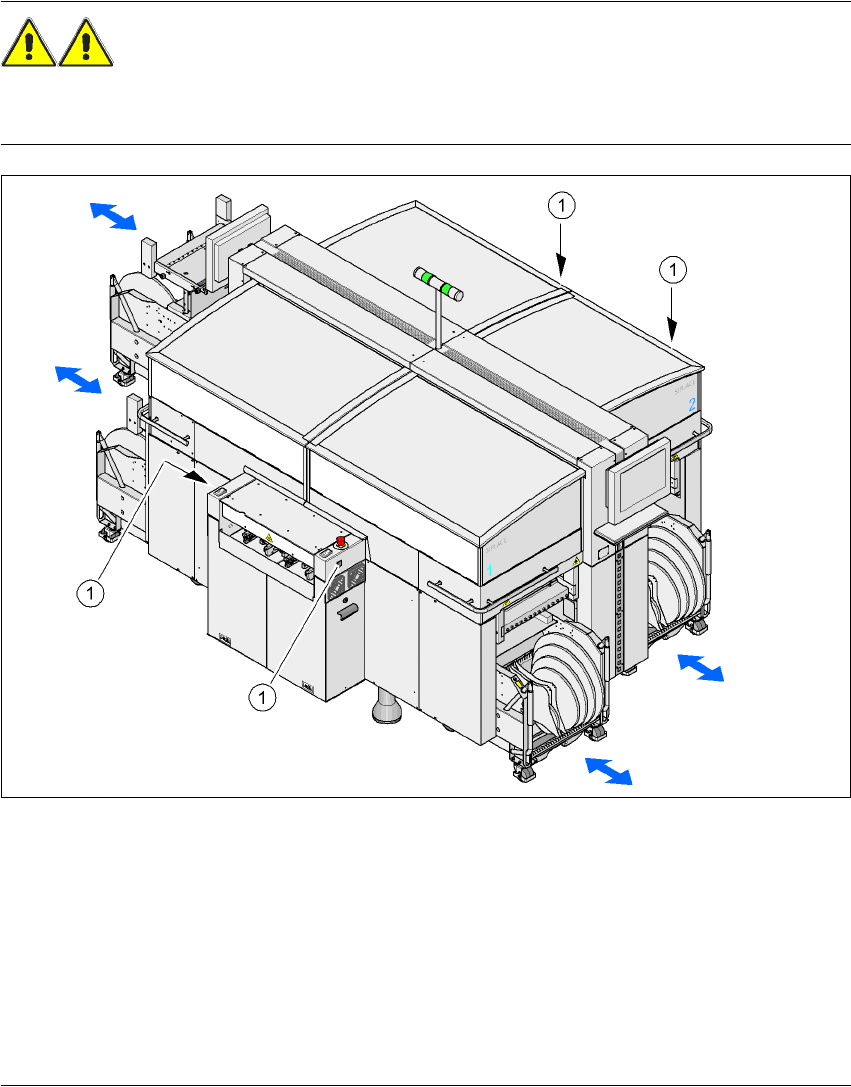

Fig. 2.5 - 5 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
2
(1) Tasti nel lato d’entrata e d’uscita
2
Il piano di sicurezza per la sostituzione del carrello CO prevede che l'utente prema un tasto
(Pos. 1) nel lato d'entrata o d'uscita del dispositivo automatico per agganciare o sganciare il car-
rello CO. Così si garantisce che l'operatore si trovi sempre al lato del dispositivo automatico du-
rante il processo di aggancio o di sgancio. Inoltre è possibile agganciare il carrello CO solo se le
cappe di protezione sono chiuse.
ISTRUZIONE 2
Accorciare le cinghie nell'estremità anteriore dei caricatori di circa 3 cm prima di agganciare il
carrello CO. le estremità delle cinghie scivoleranno poi senza aiuto manuale nell'apertura del
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.5 Indicazioni di sicurezza per il funzionamento del dispositivo automatico Edizione 01/2006 IT
60
canale della cinghia vuota. In questo modo si garantisce che l'operatore non debba più inserire le
mani nella zona pericolosa del canale della cinghia vuota.
2.5.7 Indicazioni di sicurezza per muovere il carrello CO
AVVERTENZA
Per evitare infortuni, rispettare assolutamente le seguenti regole quando si muove il carrello CO.
Æ Afferrare sempre il carrello CO nei due manici con entrambe le mani se si desidera spostarlo.
Æ Ricordare che un carrello CO pieno di caricatori può rovesciarsi lateralmente o in avanti a par-
tire da un'inclinazione di circa 20°.
Æ Accertarsi che la superficie sulla quale si muove il carrello abbia in ogni caso un'inclinazione
notevolmente più ridotta.
Æ Accertarsi di non collidere con gli ostacoli. A forte velocità, il carrello potrebbe rovesciarsi in
avanti.
2.5.8 Istruzioni di sicurezza EGB del dispositivo automatico
Usare esclusivamente pipette contrassegnate come conduttrici. Solo così si soddisfano i requisiti
di sicurezza EGB dei dispositivi automatici.
