Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.6 Dispositivi di sicurezza 63 2.6.2 I nterruttori e t ast i del disposi tivo automat ico 2.6.2.1 Posizione…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.6 Dispositivi di sicurezza Edizione 01/2006 IT
62
protezione ad innesto del convogliatore d'entrata e d'uscita rendono sicuro l'accesso al trasporto
dei circuiti stampati.
Funzionamento 2
Se si fa ruotare verso l'alto una delle cappe di protezione o se si solleva uno dei coperchi di rive-
stimento del trasporto dei circuiti stampati si interrompe subito l'alimentazione della corrente dei
sistemi d'assi per portale. Gli assi del portale si fermano. Sullo schermo viene visualizzato il mes-
saggio "Chiudere il rivestimento".
Æ Chiudere le cappe protettive e premere uno dei tasti d'avvio (Pos. 1 nella Fig. 2.6 - 2) per con-
tinuare il montaggio.
2
Fig. 2.6 - 2 Posizione dei tasti d'avvio (bianco) sul dispositivo automatico
(1) Tasto d'avvio (bianco) sul dispositivo automatico
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.6 Dispositivi di sicurezza
63
2.6.2 Interruttori e tasti del dispositivo automatico
2.6.2.1 Posizione di interruttori e tasti nel dispositivo automatico
2

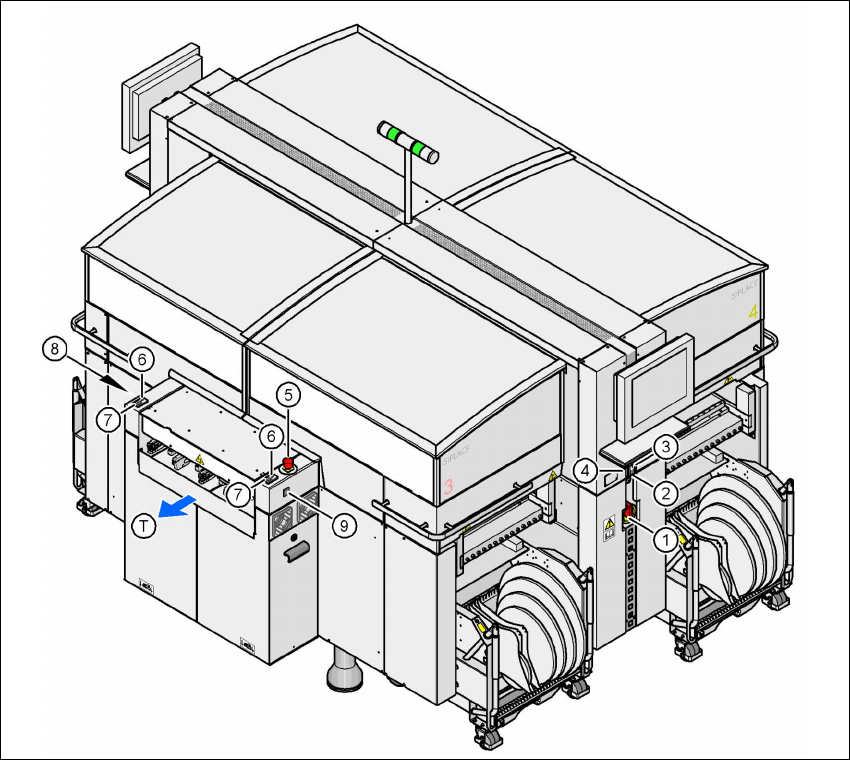

Fig. 2.6 - 3 Posizione di interruttori e tasti - panoramica sul lato d'uscita del CS
2
(1) Interruttore principale
(2) Tasto d’arresto (nero) nel pannello di controllo sul lato dell'alimentazione di corrente
(3) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'alimentazione di corrente
(4) Contatore di componenti nel pannello di controllo sul lato dell'alimentazione della corrente
(5) Tasto di ARRESTO D'EMERGENZA nel lato d’uscita
(6) Tasto d'avvio (bianco) nel lato d’uscita
(7) Tasto d'arresto (nero) nel lato d’uscita
(8) Tasto (nero) per agganciare e sganciare il carrello CO , posto 2
(9) Tasto (nero) per agganciare e sganciare il carrello CO , posto 3
(T) Direzione di trasporto CS
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.6 Dispositivi di sicurezza Edizione 01/2006 IT
64
2
Fig. 2.6 - 4 Posizione di interruttori e tasti - panoramica sul lato d'entrata del CS
2
(1) Tasto di ARRESTO D'EMERGENZA nel lato d’entrata
(2) Tasto d'avvio (bianco) nel lato di entrata
(3) Tasto d'arresto (nero) nel lato di entrata
(4) Tasto d'avvio (bianco) nel pannello di controllo sul lato dell'unità dell'aria compressa
(5) Tasto d’arresto (nero) nel pannello di controllo sul lato dell'unità ad aria compressa
(6) Tasto (nero) per agganciare e sganciare il carrello CO , posto 1
(7) Tasto (nero) per agganciare e sganciare il carrello CO , posto 4
(T) Direzione di trasporto CS
