Manuale per l'uso SIPLACE serie HF 2 Sicurezza d’esercizio Vers ione sof twar e SR .50 x.xx 2.7 Tensioni residue e tempi di scarica nel dispositivo a utomatico Edizione 01/2006 IT 74 2.7 T ensioni re sidue e tempi d…
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.6 Dispositivi di sicurezza
73
2.6.5 Protezione ad innesto nei posti dei carrelli CO
AVVERTENZA 2
Come premessa per la sicurezza d'esercizio, tutti i posti devono essere dotati di caricatori. Se
non si hanno abbastanza caricatori a disposizione, si devono munire i posti non occupati con una
protezione ad innesto (Dummy-Feeder). Anche quando si allestisce un supporto per vassoi, i
posti liberi devono essere muniti di protezione ad innesto.

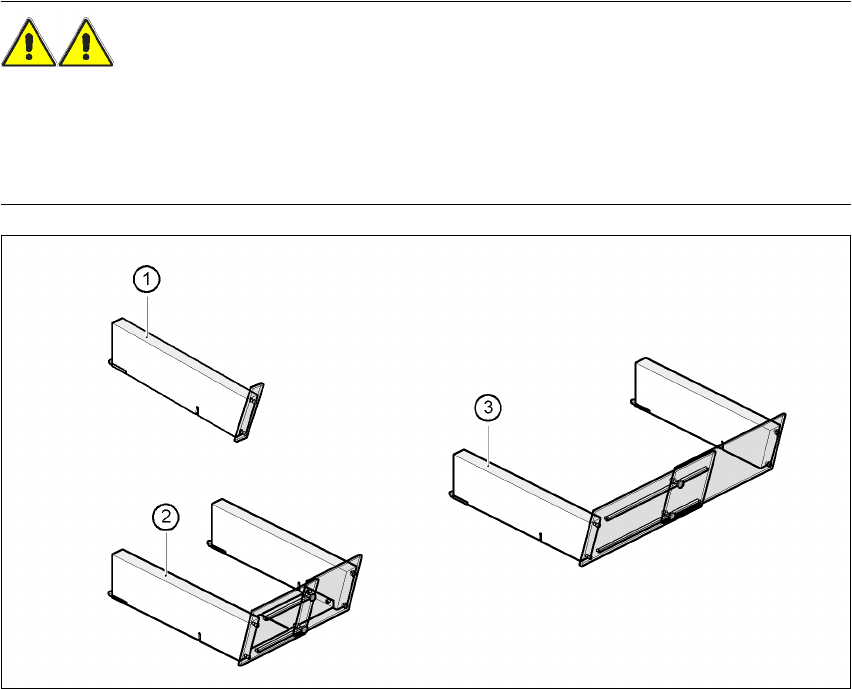

Fig. 2.6 - 9 Protezione ad innesto del carrello CO
2
(1) Protezione ad innesto per 1 posto, articolo no. 00116961-01
(2) Protezione ad innesto per 6 - 10 posti, articolo no. 00116962-01
(3) Protezione ad innesto per 11 - 20 posti, articolo no. 00116963-01
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.7 Tensioni residue e tempi di scarica nel dispositivo automatico Edizione 01/2006 IT
74
2.7 Tensioni residue e tempi di scarica nel dispositivo
automatico
Se si premere l'interruttore d'arresto d'emergenza o se si spegne il dispositivo automatico, le ten-
sioni dei circuiti intermedi di 250 V per gli assi del portale o di 145 V per gli assi della stella ven-
gono ridotte a tensioni residue non pericolose in brevissimo tempo.
AVVERTENZA 2
Il dispositivo automatico viene alimentato con 3 x 208 V CA, 3 x 230 V CA, 3 x 380 V CA,
3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo impianto sono
conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'interruttore prin-
cipale è spento. L’uso non conforme di questi dispositivi automatici può quindi portare alla morte
o a gravi ferite e a notevoli danni materiali.
Æ Osservare quindi le norme di prevenzione degli infortuni e le norme DIN (soprattutto la DIN
EN 60 204, Parte 1).
Æ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell’alimentazione di corrente e l'unità dell'asse.

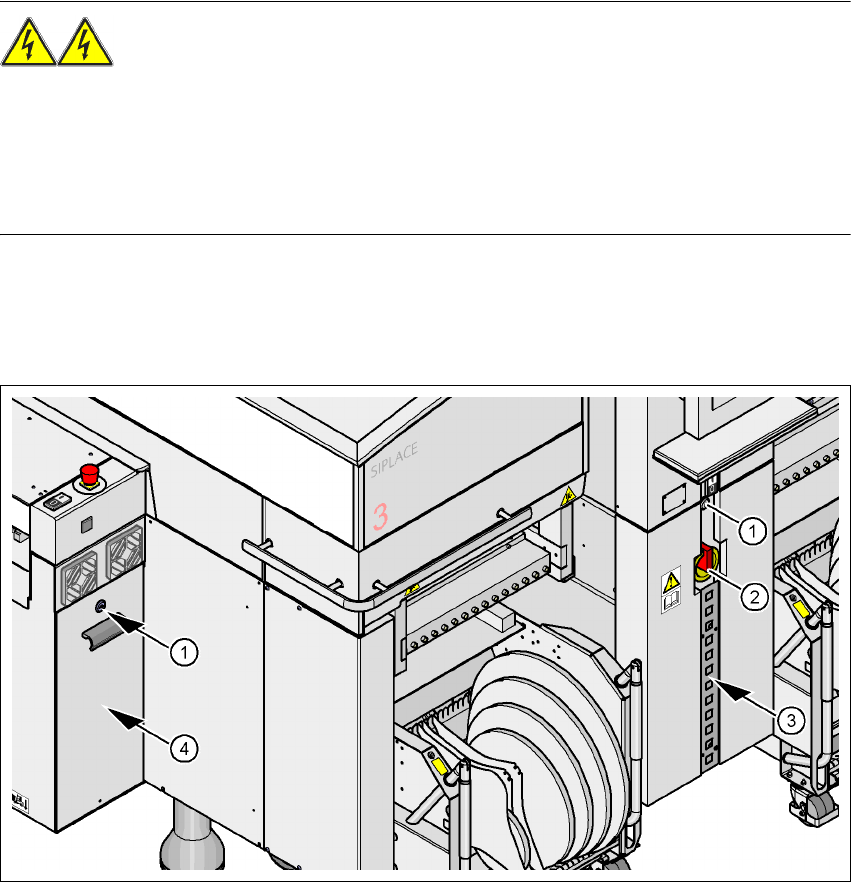

Fig. 2.7 - 1 Innesto dell’alimentazione di corrente
(1) Serratura con blocco nella cappa di rivestimento
(2) Interruttore principale
(3) Innesto dell'alimentazione della corrente dietro il rivestimento
(4) Unità dell'asse
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.7 Tensioni residue e tempi di scarica nel dispositivo automatico
75

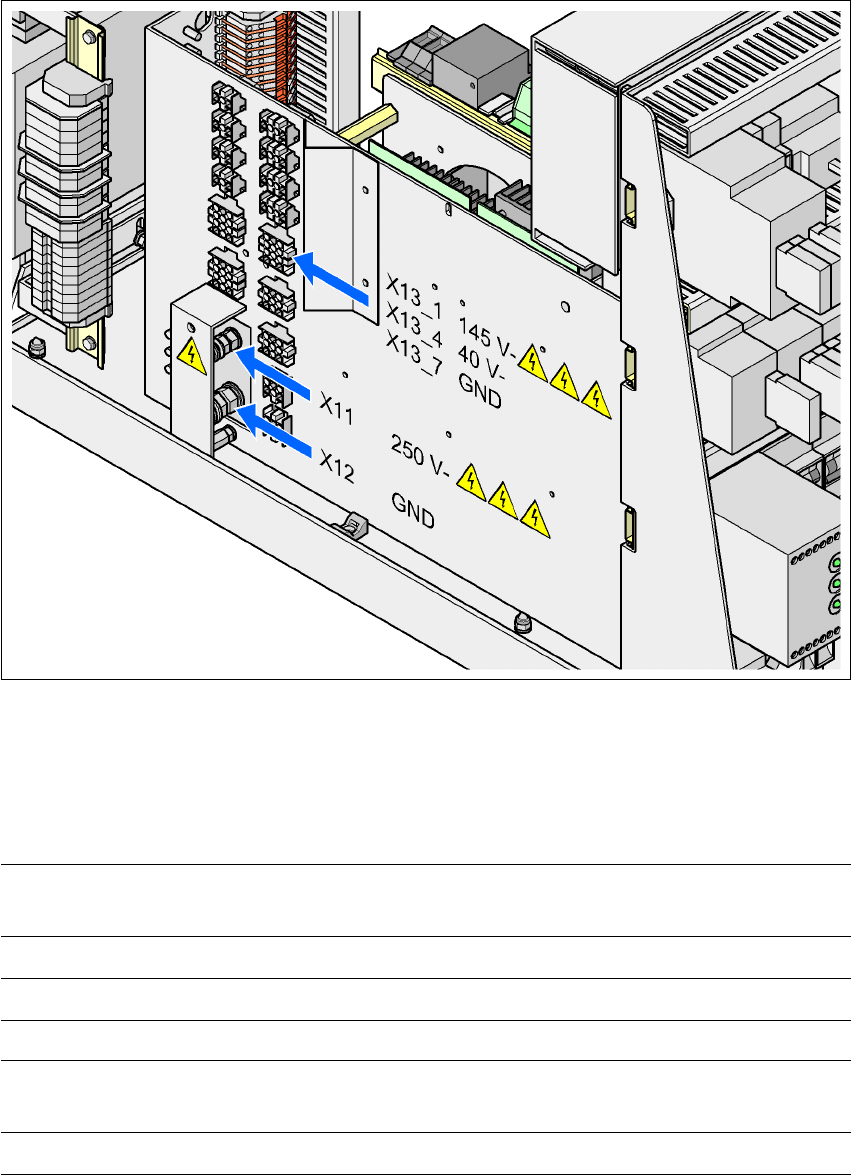

Fig. 2.7 - 2 Punti di misurazione nell'innesto dell'alimentazione della corrente
2.7.1 Tensioni d'esercizio, tensioni residue e tempi di scarica dopo avere premuto
il tasto d'ARRESTO D'EMERGENZA
2
2
Spine X11 e X13_1
misurate con il X12 (GND)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO D'EMERGENZA
Tempi di
scarica
X11 + 250 V CC < 10 V CC 7 sec.
X13_1 + 145 V CC < 10 V CC 50 sec.
Spina X13_4
misurata con la spina X3_7 (-)
Tensione ad
esercizio normale
Tensione residua
all'ARRESTO D'EMERGENZA
Tempi di
scarica
X13_4 + 40 V CC + 40 V CC -
