2.9 Stato d'energia del dispositivo automatico dopo
lo spegnimento dell'interruttore principale
2

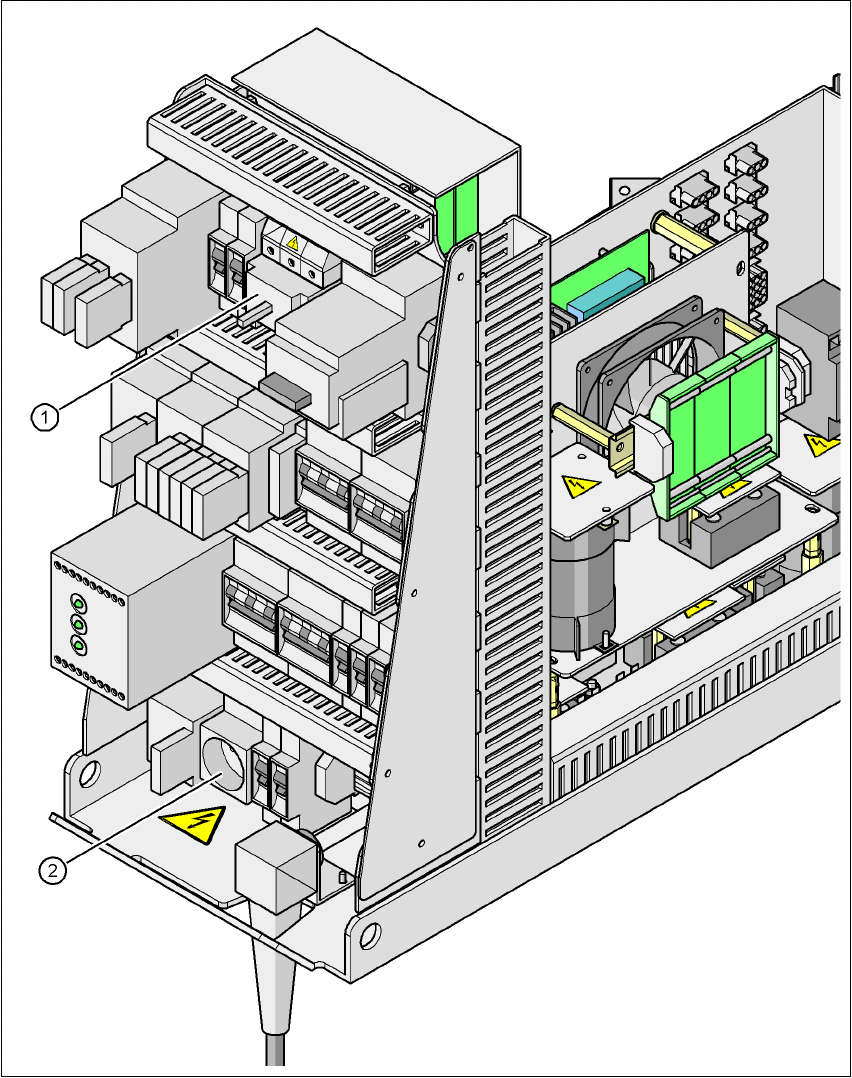

Fig. 2.9 - 1 Posizione dell'alimentazione della corrente nel dispositivo automatico
2
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 208 V CA, 3 x 230 V CA, 3 x 380 V CA,
3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo impianto sono
conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'interruttore prin-
cipale è spento. L’uso non conforme di questi dispositivi automatici può quindi portare alla morte
o a gravi ferite e a notevoli danni materiali. 2
Æ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
Æ Solo personale qualificato o addestrato ha il permesso di aprire il rivestimento sul innesto
dell’alimentazione di corrente.
(1) Interruttore principale
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale
79
2

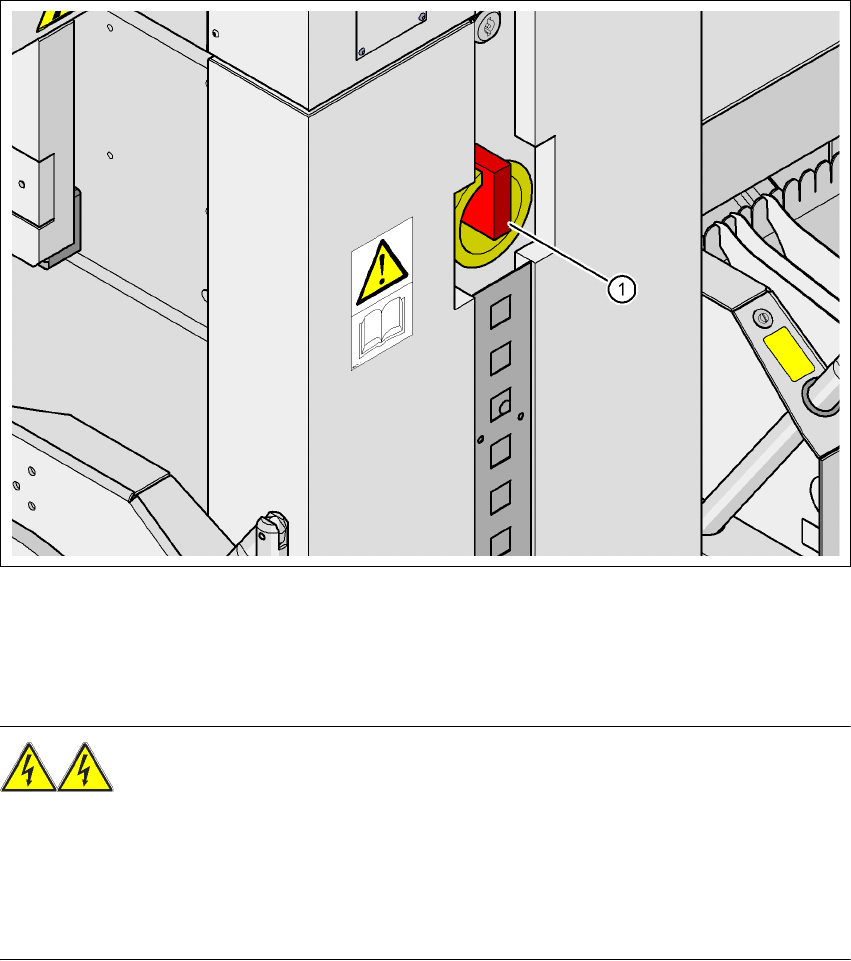

Fig. 2.9 - 2 Posizione di interruttore principale e presa di servizio
2
(1) Interruttore principale
(2) Presa di servizio
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale Edizione 01/2006 IT
80
2

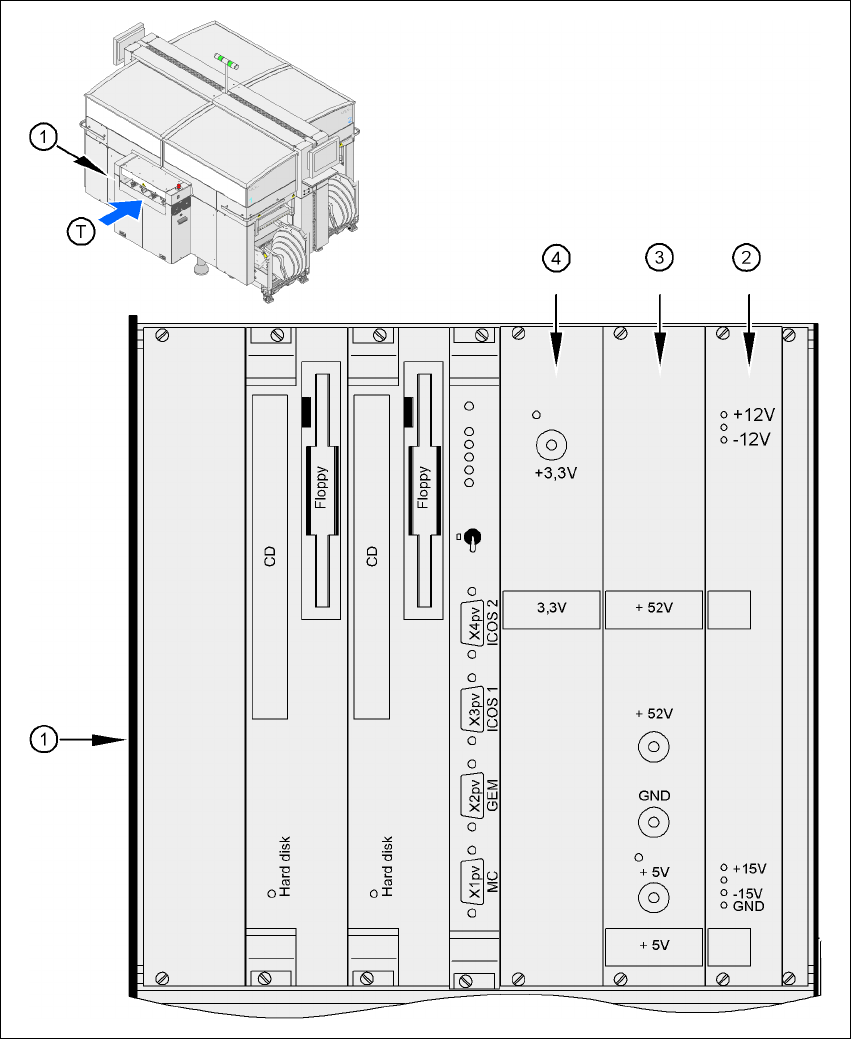

Fig. 2.9 - 3 Posizione dell'unità del computer
2
(1) Unità ad innesto del computer (parte superiore)
(2) Innesto dell’alimentazione di corrente ± 12 V CC/± 15 V CC
(3) Innesto dell'alimentazione della corrente + 5 V CC/+ 52 V CC
(4) Innesto dell’alimentazione di corrente + 3,3 V CC
(T) Direzione di trasporto circuito stampato
