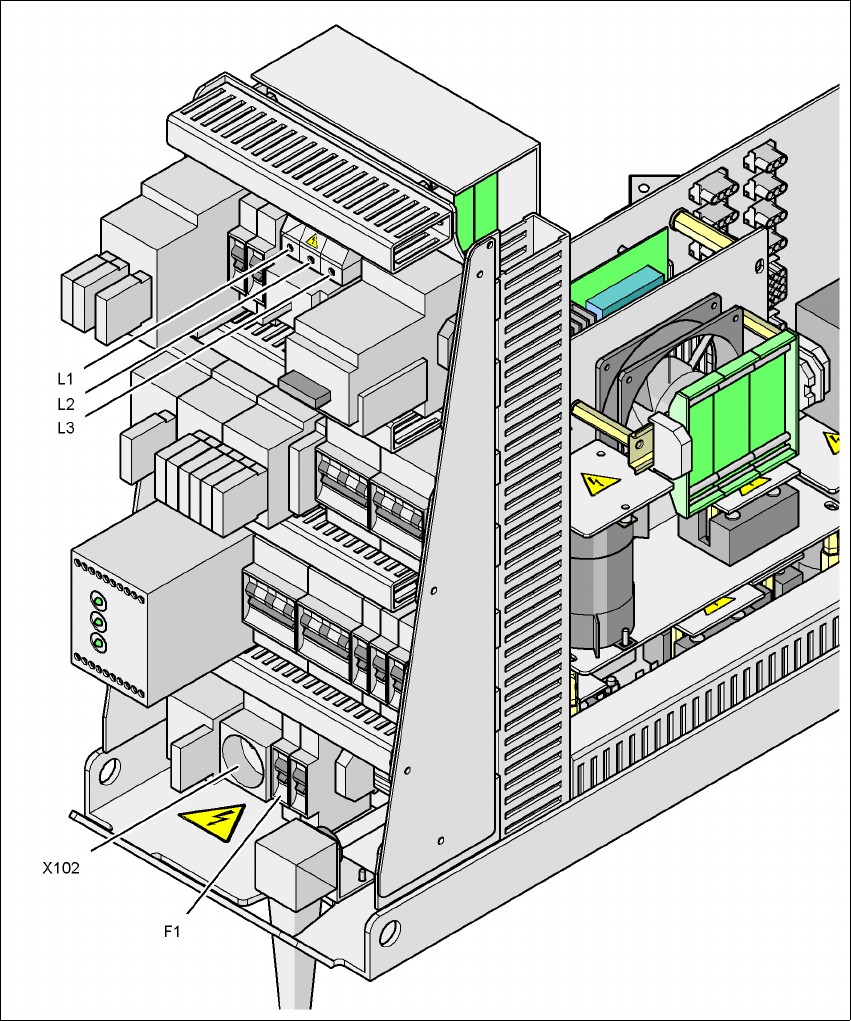

Fig. 2.9 - 4 Innesto dell'alimentazione della corrente, panoramica frontale
2
Q1 Interruttore principale
X102 Presa di servizio
F1 Dispositivo di protezione per la presa di servizio
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale
83
2

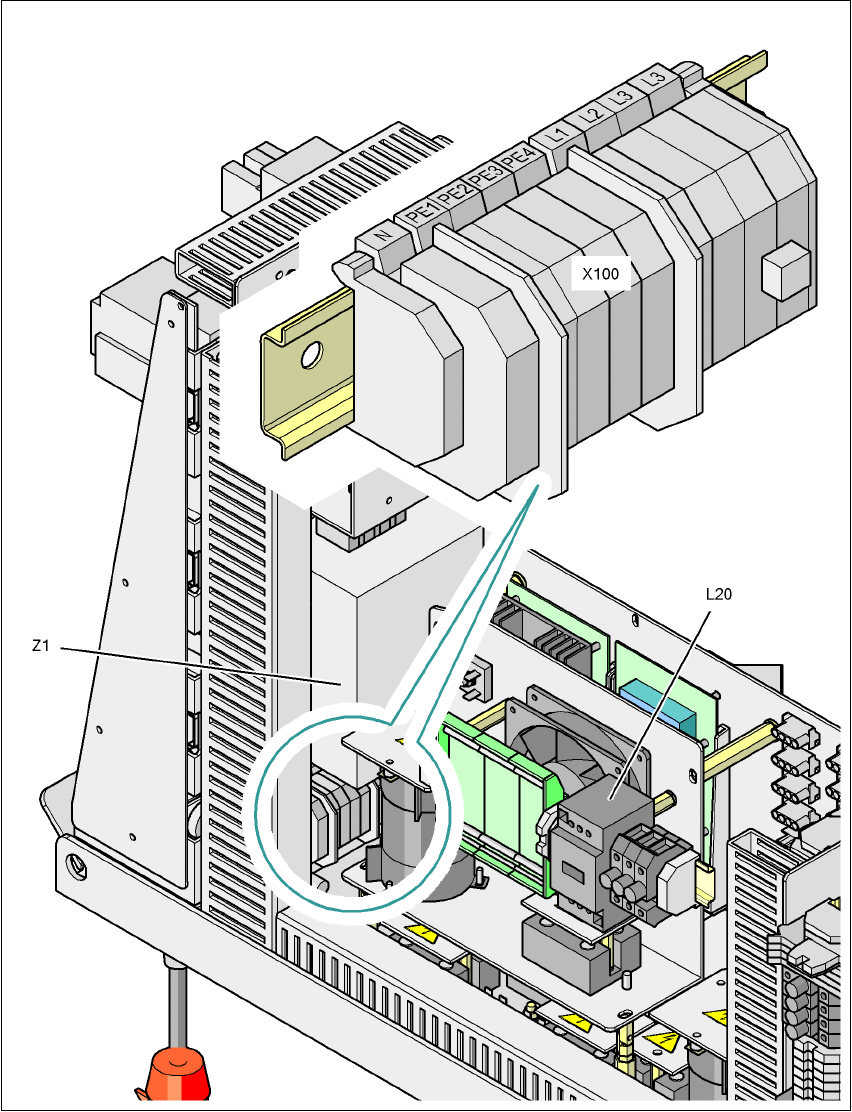

Fig. 2.9 - 5 Innesto dell'alimentazione di corrente, panoramica retro
2
X100 Morsetti di collegamento per il cavo d'alimentazione di rete
L20 Farfalla di scarico con fusibili F21, F22 e F23
Z1 Filtro di rete
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.9 Stato d'energia del dispositivo automatico dopo lo spegnimento dell'interruttore principale Edizione 01/2006 IT
84
La seguente tabella elenca le tensioni del gruppi di componenti quando è spento l'interruttore prin-
cipale ma il dispositivo automatico rimane comunque attaccato alla rete.
2
Gruppo di componenti Tensione
Area del morsetto X100
Filtro di rete Z1
Morsetti L1, L2, L3
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Presa di servizio X102
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Dispositivo automatico di sicurezza F1
120 V CA
130 V CA
220 V CA
230 V CA
240 V CA
Interruttore principale Q1
Morsetti L1, L2, L3
3 x 208 V CA
3 x 230 V CA
3 x 380 V CA
3 x 400 V CA
3 x 415 V CA
Interruttore principale Q1
Morsetti T1, T2, T3
0 V CA
Innesto dell’alimentazione di corrente
(vedi Pos. 5 della Fig. 2.7 - 2
)
Presa di misura X11
GND X12
Presa di misura X13_1
Presa di misura X13_4
GND X13_7
< 10 V CC
< 10 V CC
< 10 V CC
Unità ad innesto del computer (vedi Fig. 2.9 - 3
)
Presa di misura + 12 V CC
Presa di misura - 12 V CC
Presa di misura + 15 V CC
Presa di misura -15 V CC
Presa di misura + 5 V CC
Presa di misura + 52 V CC
Presa di misura + 3,3 V CC
GND
0 V CC
0 V CC
0 V CC
0 V CC
0 V CC
0 V CC
0 V CC
