Manuale per l'uso SIPLACE serie HF Versione software SR.50x.xx 2 Sicurezza d’esercizio Edizione 01/2006 IT 2.10 Bloccaggio del d ispositivo aut omatico e posizionamento di cartelli d'avvertenza 87 2 Fig. 2.10 -…
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza Edizione 01/2006 IT
86
Æ Staccare il dispositivo automatico da tutte le sue fonti d'energia:
– Interrompere l'alimentazione dell'aria compressa.
– Interrompere l'alimentazione di rete.
Æ Bloccare gli impianti.
– Applicare ovunque sia possibile un lucchetto, per esempio nel salvamotore.
2

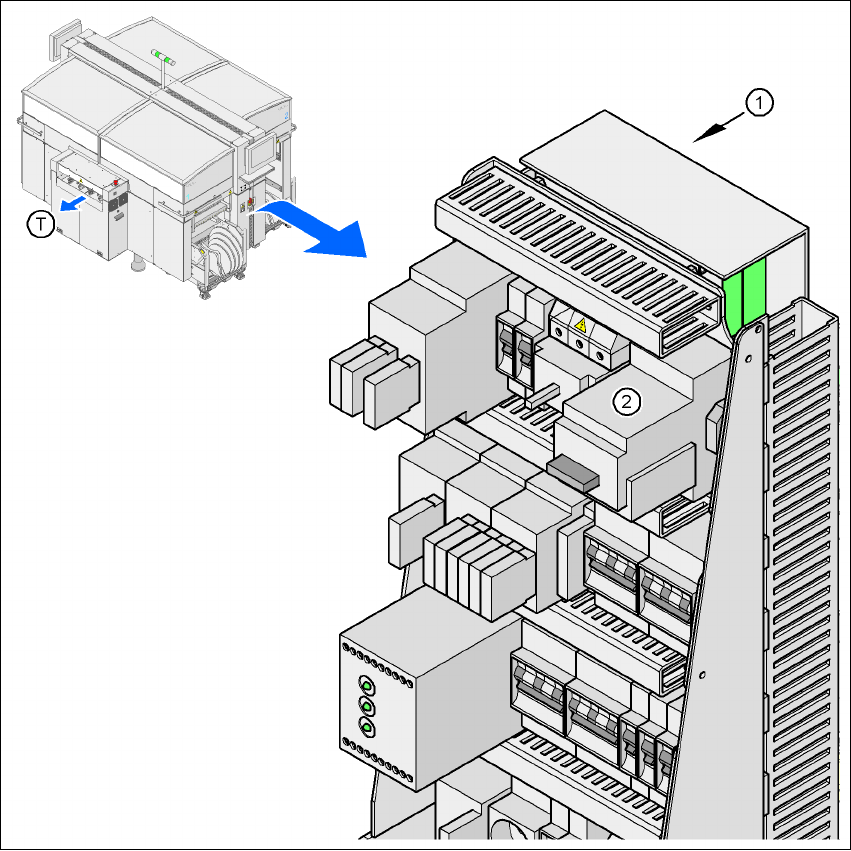

Fig. 2.10 - 1 Posizione dell'interruttore di protezione del motore
2
(1) Alimentazione di corrente
(2) Interruttore di protezione del motore
(T) Direzione di trasporto circuito stampato
Manuale per l'uso SIPLACE serie HF
Versione software SR.50x.xx 2 Sicurezza d’esercizio
Edizione 01/2006 IT 2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza
87
2

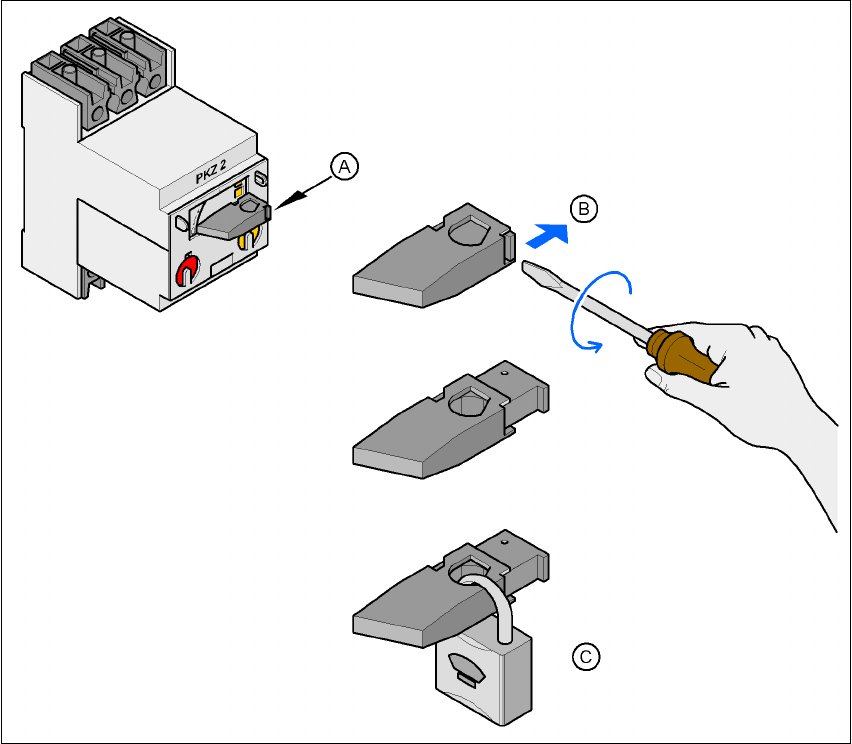

Fig. 2.10 - 2 Salvamotore bloccato
2
– In alternativa: posizionare cartelli d'avvertenza
Se è possibile bloccare la macchina con un lucchetto, farlo in ogni caso. Ci sono tuttavia
situazioni in cui non si può applicare un lucchetto per attivare l'energia. In questi casi è
necessario applicare cartelli d'avvertenza nelle macchine attivate per informare i dipen-
denti che la macchina è stata accesa per motivi di assistenza. Il cartello deve essere fis-
sato bene, deve essere visibile da tutti i lati e può essere eliminato solo da colui che lo ha
applicato. 2
Æ Messa in circolazione dell'energia accumulata
(A) Ruotare la leva di commutazione in senso orario.
(B) Con il cacciavite estrarre la linguetta d'arresto dalla leva di commutazione.
(C) Fissare la leva di commutazione con il chiavistello.
Manuale per l'uso SIPLACE serie HF
2 Sicurezza d’esercizio Versione software SR.50x.xx
2.10 Bloccaggio del dispositivo automatico e posizionamento di cartelli d'avvertenza Edizione 01/2006 IT
88
Si devono mettere in circolazione con sistemi adeguati le energie accumulate nell'alimenta-
zione dell'aria compressa e le energie elettriche nei condensatori ad elettroliti. 2
– Dopo avere spento il dispositivo automatico attendere i tempi indicati di scarico o di dimi-
nuzione della pressione (vedi sezioni 2.7
e 2.8) per poter lavorare senza pericolo nel di-
spositivo automatico.
Æ Controllo del bloccaggio.
Controllare il bloccaggio del dispositivo automatico semplicemente premendo il tasto d'avvio.
Æ Sono necessarie le seguenti operazioni per rendere il dispositivo automatico nuovamente
funzionante.
Æ Controllare l'area di lavoro. Fare in modo che il personale autorizzato elimini tutti gli attrezzi
e rimetta in funzione tutti i dispositivi di sicurezza.
Æ Informare tutti i dipendenti interessati.
Æ Informare tutti i dipendenti dell'area interessata che la macchina viene rimessa in funzione
prima di eliminare anche uno solo dei lucchetti o cartelli d'avvertenza.
Æ Eliminare i lucchetti/cartelli d'avvertenza.
Æ Ogni dipendente autorizzato deve eliminare il proprio lucchetto e metterlo sotto chiave.
Æ Accendere il dispositivo automatico e durante il funzionamento fare controllare al personale
autorizzato se le riparazioni sono state eseguite correttamente.
2.10.3 Controllo
Il personale addetto alla manutenzione o gli elettricisti possono controllare i collegamenti attivan-
doli brevemente senza eliminare il processo di bloccaggio, il tutto comunque solo se nessun altro
sta eseguendo lavori al gruppo di componenti da controllare.
È estremamente importante che tutti gli altri tasti d'avvio siano contrassegnati dal cartello d'avver-
tenza "non mettere in funzione" per impedire così un avvio non intenzionale dell'impianto in que-
sto intervallo di tempo.
2.10.4 Obblighi e responsabilità
– Fa parte degli obblighi e dei compiti del personale addetto alla manutenzione e degli elettri-
cisti accertarsi che ci si attenga a questa procedura.
– Fa parte degli obblighi e dei compiti dell'immediato superiore del personale addetto alla ma-
nutenzione e degli elettricisti addestrare il proprio personale in questo procedimento.
– Fa parte degli obblighi e compiti dell'incaricato alla sicurezza stabilire la procedura per il bloc-
caggio ed il contrassegno del bloccaggio del dispositivo automatico dopo avere consultato il
comitato di sicurezza, le autorità sanitarie (Health Service Department), i dirigenti dei vari set-
tori ed il vicepresidente.
