Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.1 Descrizione della macchina
95
3

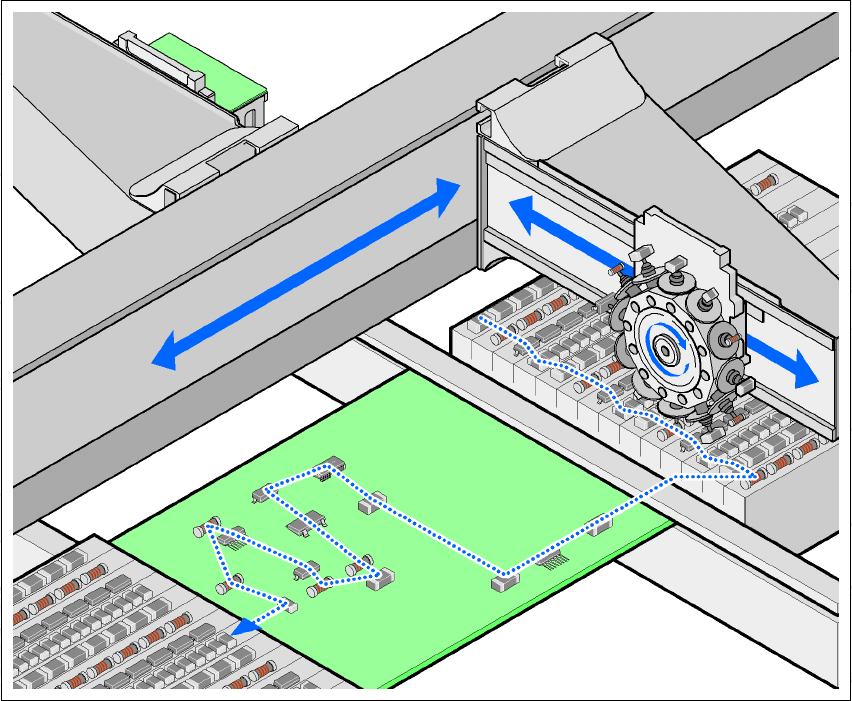

Fig. 3.1 - 2 Principio di montaggio in base al procedimento Collect&Place
3
Per ampliare la funzionalità del dispositivo automatico vengono offerte le seguenti opzioni:
– Carrelli CO aggiuntivi aumentano il grado d'utilizzo del dispositivo automatico perché con il
preallestimento fuori del dispositivo automatico si riducono i tempi dell'allestimento.
– Con il trasporto doppio si può aumentare il carico massimo della macchina perché in questo
modo si eliminano i tempi improduttivi di trasporto del CS.
– Scambiatori di pipette automatici garantiscono una configurazione delle pipette veloce ed ot-
timale.
– Gli scanner del codice a barre del CS consentono un cambio di produzione basato sul pro-
dotto.
– Gli scanner del codice a barre del CS garantiscono un controllo ottimale di allestimento e
riempimento.
– Con scambiatore automatico di vassoi Matrix agganciabili si possono preparare nei trays
componenti grandi e delicati.
– Con il Productivity Lift è stato realizzata la funzione di montaggio parallelo, con la quale è pos-
sibile migliorare il rapporto tra tempi produttivi ed improduttivi.
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.2 Dati sulla potenza dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
96
3.2 Dati sulla potenza dei dispositivi automatici
Tipi di teste di montaggio SIPLACE TwinHead (TH)
Testa Collect&Place da 6 segmenti (C&P6)
Testa Collect&Place da 12 segmenti (C&P12)
Numero dei portali HF: 2
HF/3: 3
Potenza di montaggio
(benchmark)
HF
HF/3
Area di montaggio 1 Area di montaggio 2
Portale 1 Portale 3
C&P12 C&P12 28.000 CO/h
C&P12 C&P6 23.300 CO/h
C&P6 C&P6 18.600 CO/h
C&P12 TH 17.700 CO/h
C&P6 TH 13.000 CO/h
TH TH 7.400 CO/h
Area di montaggio 1 Area di montaggio 2
Portale 1 / Portale 4 Portale 3
C&P12 / C&P12 C&P12 40.400 CO/h
C&P12 / C&P12 C&P6 35.700 CO/h
C&P12 / C&P12 TH 30.100 CO/h
C&P12 / C&P6 C&P6 29.600 CO/h
C&P12 / C&P6 TH 24.000 CO/h
C&P6 / C&P12 C&P6 29.600 CO/h
C&P6 / C&P12 TH 24.000 CO/h
C&P6 / C&P6 C&P6 27.600 CO/h
C&P6 / C&P6 TH 22.000 CO/h
Gamma di componenti 0,6 x 0,3 mm² (0201) fino a 85 x 85 mm² / 125 x 10 mm²,
Max. 200 x 125 mm² (con limiti)
Altezza CO C&P12: 6 mm
C&P6: 8,5 mm
TH: 25 mm (se si usa la videocamera Multicolor, l'altezza si
riduce a 18,3 mm)
Precisione di montaggio C&P12:
Videocamera standard CO (24 x 24):
± 45 µm (3 σ), ± 60 µm (4 σ)
Videocamera DCA:
± 41 µm (3 σ), ± 55 µm (4 σ)
C&P6:
Videocamera standard CO (39 x 39):
± 45 µm (3 σ), ± 60 µm (4 σ)
Videocamera DCA:
± 41 µm (3 σ), ± 55 µm (4 σ)
TH:
Videocamera CO, tipo 22 (50 x 40):
± 26 µm (3 σ) ± 35 µm (4 σ)
Videocamera CO, tipo 20 (8 x 8):
± 22 µm (3 σ), ± 30 µm (4 σ)
Precisione angolare C&P12: ± 0,5° (3 σ)± 0,7°(4 σ)
C&P6: ± 0,2° (3 σ)± 0,3°(4 σ)
TH: ± 0,05° (3 σ) ± 0,07° (4 σ)
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.3 Valori di collegamento del dispositivo automatico
97
3.3 Valori di collegamento del dispositivo automatico
3
Preparazione dei componenti 4 carrelli CO con portarotoli della cinghia e pattumiere inte-
grate
15 posti da 30 mm di larghezza per carrello CO o fino a 2
scambiatore automatico di vassoi Matrix invece dei carrelli CO
(HF/3: 1 SAVM)
Tipi di caricatori Cinghie, bulk-case, caricatori a barra, caricatori OEM specifici
secondo l'applicazione, caricatori Surftape (8, 12, 16 mm),
vassoi
Capacità di preparazione 180 tracce, larghezza 8 mm (60 caricatori S, 3 x 8 mm)
120 tracce, larghezza 8 mm (60 caricatori S, 2 x 8 mm)
60 tracce, larghezza 12 o 16 mm (60 caricatori S, 12/16 mm)
40 tracce, larghezza 24 o 32 mm (40 caricatori S, 24/32 mm)
28 tracce, larghezza 44 mm (28 caricatori S, 44 mm)
24 tracce, larghezza 56 mm (24 caricatori S, 56 mm)
20 tracce, larghezza 72 mm (20 caricatori S, 72 mm)
16 tracce, larghezza 88 mm (16 caricatori S, 88 mm)
Formato dei circuiti stampati
(L x L)
Trasporto singolo
50 x 50 mm² fino a 450 x 508 mm²
da 50 x 80 mm² a 610 x 508 mm² (opzione "CS lungo")
Trasporto doppio
50 x 50 mm² fino a 450 x 250 mm²
da 50 x 80 mm² a 610 x 250 mm² (opzione "CS lungo“)
Trasporto doppio in modalità trasporto singolo
50 x 50 mm² fino a 450 x 450 mm²
da 50 x 80 mm² a 610 x 450 mm² (opzione "CS lungo“)
Spessore CS 0,3 - 4,5 mm (CS più spesso su richiesta)
Valori d’allacciamento elettrici
Tensione d’allacciamento 3 x 208 V CA ± 5 %; 50/60 Hz (USA)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Protezione 3 x 32 A (3 x 208 V CA)
3 x 32 A (3 x 230 V CA)
3 x 16 A (3 x 380 V CA)
3 x 16 A (3 x 400 V CA)
3 x 16 A (3 x 415 V CA)
Potenza apparente nominale 3,5 kVA (HF/3)
3,3 kVA (HF)
