3 Da ti tec nic i Manuale per l'uso S IPLACE serie HF 3.3 Valori di collegament o del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT 98 Assorb imento di co rrente nomina le 8,9 A / 3 x 400 V …
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.3 Valori di collegamento del dispositivo automatico
97
3.3 Valori di collegamento del dispositivo automatico
3
Preparazione dei componenti 4 carrelli CO con portarotoli della cinghia e pattumiere inte-
grate
15 posti da 30 mm di larghezza per carrello CO o fino a 2
scambiatore automatico di vassoi Matrix invece dei carrelli CO
(HF/3: 1 SAVM)
Tipi di caricatori Cinghie, bulk-case, caricatori a barra, caricatori OEM specifici
secondo l'applicazione, caricatori Surftape (8, 12, 16 mm),
vassoi
Capacità di preparazione 180 tracce, larghezza 8 mm (60 caricatori S, 3 x 8 mm)
120 tracce, larghezza 8 mm (60 caricatori S, 2 x 8 mm)
60 tracce, larghezza 12 o 16 mm (60 caricatori S, 12/16 mm)
40 tracce, larghezza 24 o 32 mm (40 caricatori S, 24/32 mm)
28 tracce, larghezza 44 mm (28 caricatori S, 44 mm)
24 tracce, larghezza 56 mm (24 caricatori S, 56 mm)
20 tracce, larghezza 72 mm (20 caricatori S, 72 mm)
16 tracce, larghezza 88 mm (16 caricatori S, 88 mm)
Formato dei circuiti stampati
(L x L)
Trasporto singolo
50 x 50 mm² fino a 450 x 508 mm²
da 50 x 80 mm² a 610 x 508 mm² (opzione "CS lungo")
Trasporto doppio
50 x 50 mm² fino a 450 x 250 mm²
da 50 x 80 mm² a 610 x 250 mm² (opzione "CS lungo“)
Trasporto doppio in modalità trasporto singolo
50 x 50 mm² fino a 450 x 450 mm²
da 50 x 80 mm² a 610 x 450 mm² (opzione "CS lungo“)
Spessore CS 0,3 - 4,5 mm (CS più spesso su richiesta)
Valori d’allacciamento elettrici
Tensione d’allacciamento 3 x 208 V CA ± 5 %; 50/60 Hz (USA)
3 x 230 V CA ± 5 %; 50/60 Hz
3 x 380 V CA ± 5 %; 50/60 Hz
3 x 400 V CA ± 5 %; 50/60 Hz (Europa)
3 x 415 V CA ± 5 %; 50/60 Hz
Protezione 3 x 32 A (3 x 208 V CA)
3 x 32 A (3 x 230 V CA)
3 x 16 A (3 x 380 V CA)
3 x 16 A (3 x 400 V CA)
3 x 16 A (3 x 415 V CA)
Potenza apparente nominale 3,5 kVA (HF/3)
3,3 kVA (HF)
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.3 Valori di collegamento del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
98
Assorbimento di corrente
nominale
8,9 A / 3 x 400 V CA (HF/3)
8,2 A / 3 x 400 V CA (HF)
Caduta di tensione Max. 20 msec
Alimentatore aria compressa
Valori di collegamento dell'aria
compressa
p
min
p
max
0,5 MPa = 5,0 bar
1,0 MPa = 10 bar
Allacciamento dell'aria
compressa Filettatura 3/4" con allacciamento del tubo flessibile 1/2"
Consumo di aria compressa con
4 dispositivi di taglio ed in base
alla configurazione della testa di
montaggio
Dispositivo automatico HF
C&P / TH 350 Nl/min
C&P / C&P 450 Nl/min
TH / TH 300 Nl/min
Dispositivo automatico HF/3
C&P / C&P / TH 550 Nl/min
C&P / C&P / C&P 700 Nl/min
Pressione d’esercizio 0,48 MPa ± 0,025 MPa (4,8 bar ± 0,25 bar)
Specificazione dell'aria compressa
Dimensioni massime delle parti secondo lo spessore, basate sulla ISO/DIS 8573-1 (classe 1)
Dimensioni delle parti 0,1 µm
Spessore delle parti 0,1 mg/m³
Contenuto massimo d’olio
(classe 1) Spessore delle parti 0,01 mg/m³
Punto di rugiada a pressione
(classe 4) Punto di rugiada +3°
Indicazione relativa all’emissione di rumori
Sviluppo dei rumori massimo 74 dB (A)
Influssi ambientali, autorizzati
Temperatura ambiente Tra 15°C e 35°C
Umidità dell’aria Da 30 a 75%
(al centro non superiori al 45%, in modo da escludere in ogni
caso la condensazione nella macchina.)
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi automatici
99
3.4 Misure e peso dei dispositivi automatici
3.4.1 Misure del dispositivo automatico HF
3
3
3
3
3

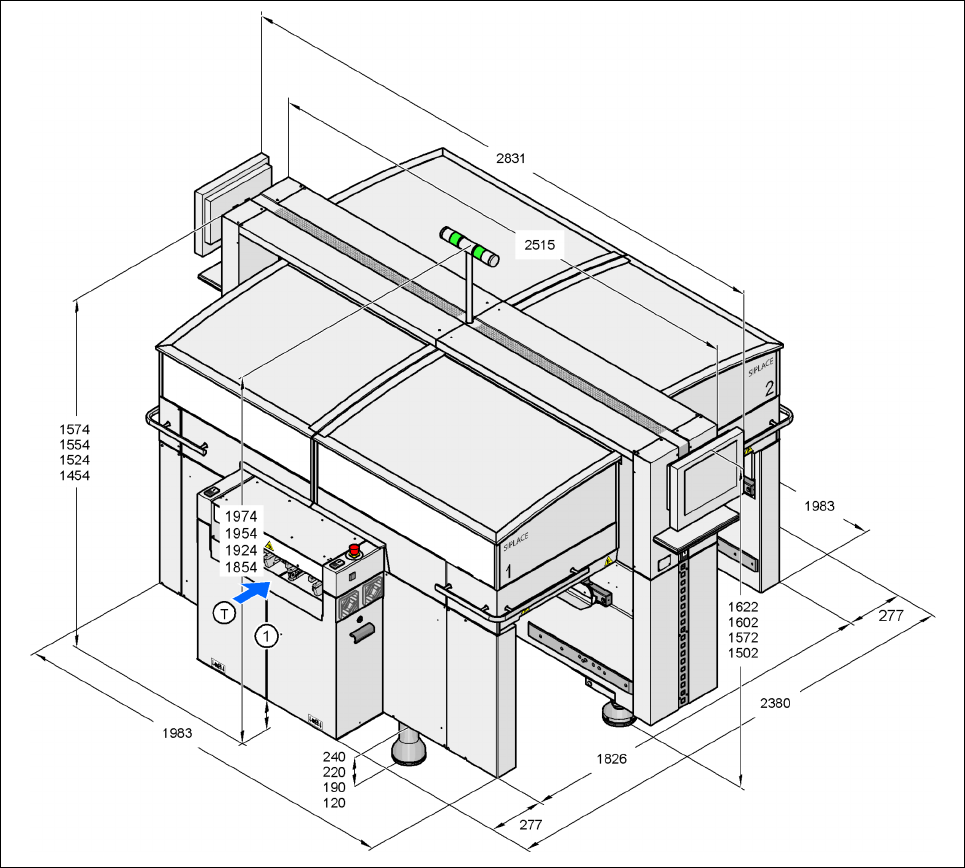

Fig. 3.4 - 1 Misure del dispositivo automatico HF (macchina base) in millimetri
