MULTIPURPOSE MECHANICAL CHUCK (FULL SET) 汎用メカチャック (フルセット) AA78H01 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 PX086 21 1 SEAL, BAR CODE シール バーコード unit serial numbe r 2 T506…

100%1 / 17










0.8
3.0
0.8
3.0
1.4
5.0
1.4
5.0
1.4
5.0
3.0
7.0
3.0
7.0
3.0
14.0
1.6
4.0
8.0
16.0
24.0
4.0
8.0
16.0
11
12
14
10
1
2
3
15
16
17
18
19
20
21
22
25
26
27
28
29
30
31
32
13
AA78H01
ỗ⏝࣓࢝ࢳࣕࢵࢡࣇࣝࢭࢵࢺ

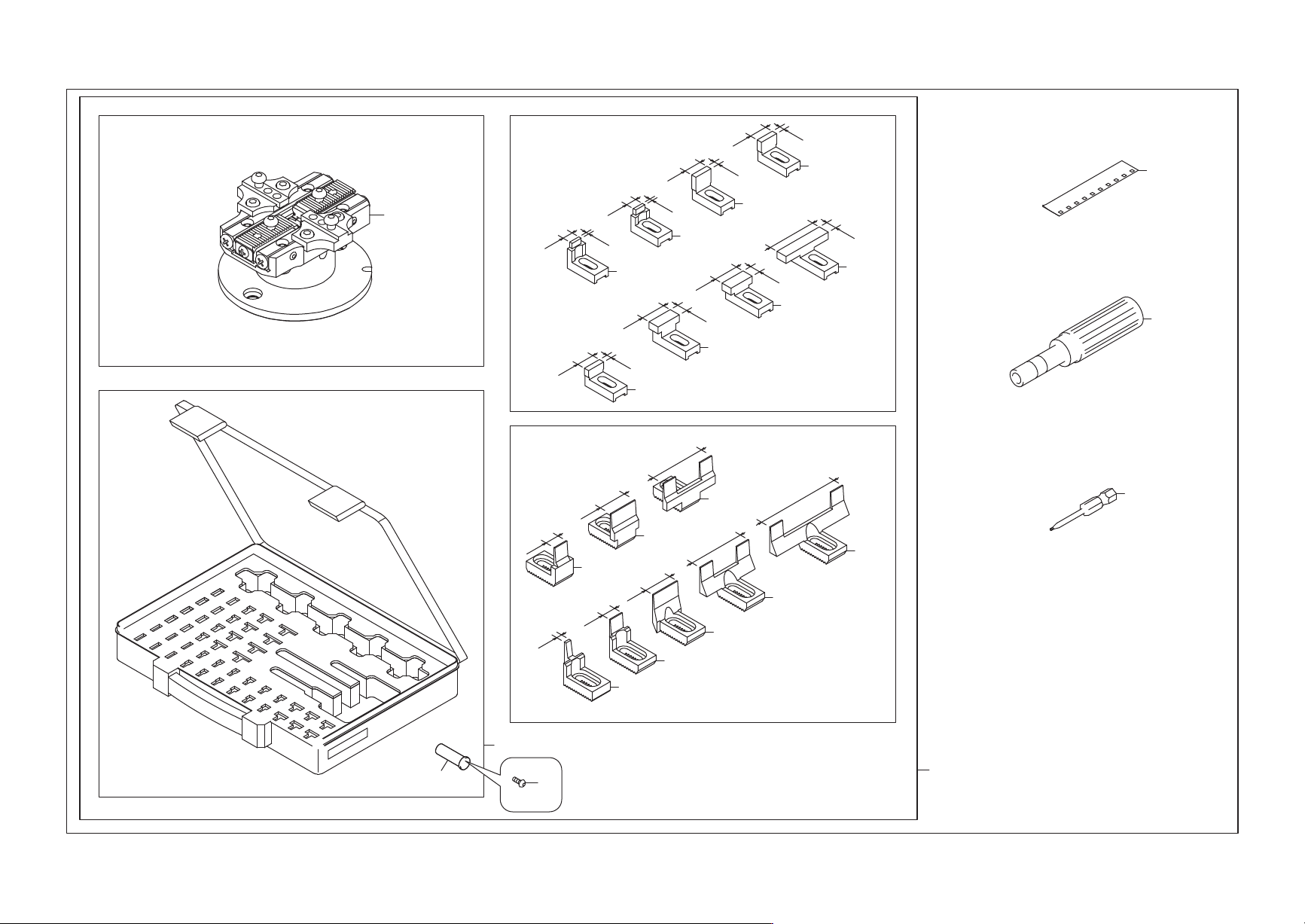

MULTIPURPOSE MECHANICAL CHUCK (FULL SET)
10
PTS- NACHK- 04. 1
MULTIPURPOSE MECHANICAL CHUCK (FULL SET)
汎用メカチャック (フルセット)
AA78H01
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PX08621 1 SEAL, BAR CODE
シール　バーコード
unit serial number
2 T50610 1 DRIVER
ドライバ
RNTD30CNX23CNM
3 H2210A 1 BIT, HEX
ビット　六角
ﾍｯｸｽﾋﾞｯﾄB-W1.27
10 AA78Y04 1 CHUCK
チャック
11 AA61F06 1 CHUCK
チャック
12 AA71W02 1 CASE
ケース
13 K4245A 1 CASE
ケース
1019-03 PV-3
14 K52544 20 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M02X004
15 PM05DT1 2 LOCATOR
当金
A-1.5
16 PM05DW1 2 LOCATOR
当金
A-2.5
17 PM05DY1 2 LOCATOR
当金
B-1.5
18 PM05DZ1 2 LOCATOR
当金
B-2.5
19 PM05EA1 2 LOCATOR
当金
B-3.5
20 PM05EC1 2 LOCATOR
当金
C-2.5
21 PM05ED1 2 LOCATOR
当金
C-3.5
22 PM05EG1 2 LOCATOR
当金
D-3.5
25 PM05EH2 2 JAW
爪
W016-S
26 PM05EK2 2 JAW
爪
W040-S
27 PM05EL2 2 JAW
爪
W080-S
28 PM05EM2 2 JAW
爪
W160-S
29 PM05EN2 2 JAW
爪
W240-S
30 PM05ER2 2 JAW
爪
W040-M
31 PM05ES2 2 JAW
爪
W080-M
32 PM05ET2 2 JAW
爪
W160-M
11
PTS- NACHK- 04. 1
19.8
19.8
2
3
4
1
11
13
14
12
H01/H02-MECHANICAL CHUCK
++࣓࢝ࢽ࢝ࣝࢳࣕࢵࢡ
12
PTS- NACHK- 04. 1
