PTS-NACHK-04.1.pdf - 第13页

H01/H02-MECHANICAL CHUCK H01/H02-メカニカルチ ャック No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA2YB0 3 1 CHUCK チャック 2 AA682 07 1 CHUCK チャック 3 H5263 M 4 BOLT , HEX SOCKET ボルト 六角穴 …

100%1 / 17
19.8
19.8
2
3
4
1
11
13
14
12

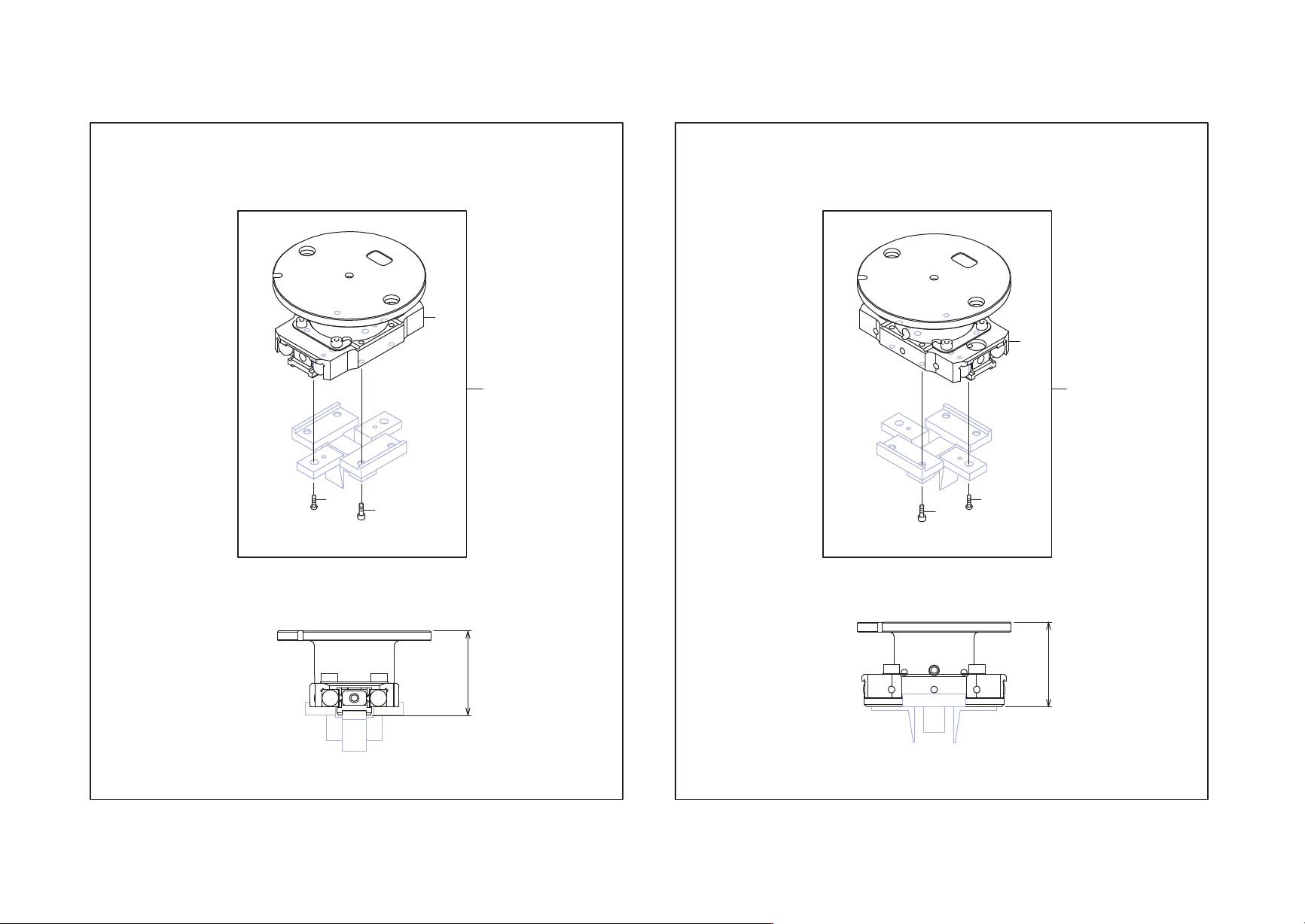

H01/H02-MECHANICAL CHUCK
++࣓࢝ࢽ࢝ࣝࢳࣕࢵࢡ
12
PTS- NACHK- 04. 1
H01/H02-MECHANICAL CHUCK
H01/H02-メカニカルチャック
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA2YB03 1 CHUCK
チャック
2 AA68207 1 CHUCK
チャック
3 H5263M 4 BOLT, HEX SOCKET
ボルト　六角穴
M01.6X003
4 K5180F 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X003 0ﾊﾞﾝ1ｼｭ(3ｶ ｸﾛ)
11 AA32F03 1 CHUCK
チャック
12 AA32W03 1 CHUCK
チャック
13 H5263M 4 BOLT, HEX SOCKET
ボルト　六角穴
M01.6X003
14 K5180F 2 SCREW, C/R PAN
小ネジ　十穴鍋
M02X003 0ﾊﾞﾝ1ｼｭ(3ｶ ｸﾛ)
13
PTS- NACHK- 04. 1
17.2
17.2
2
3
4
13
14
12
H02-MECHANICAL CHUCK
+࣓࢝ࢽ࢝ࣝࢳࣕࢵࢡ
14
PTS- NACHK- 04. 1
