00197675-03_UM_E-by-SIPLACE_ZH - 第42页
2 操作安全 《用户手册》 E by SIPLACE 2.2 警告标签 使 用软件版本 SC 709.1 或更新 年 11 月版 01/2017 42 图 2.2 - 4 （单面）贴片机上的警告 标签 - 2 号料位 (1) 警告标签 EMS （中国） ，项目编号：03113523 -01 或 (2) 警告标签 EMS （美国） ，项目编号：03113900 -01 (T) PCB 的传送 方向 – W203，项目编号：03009342…
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签
41

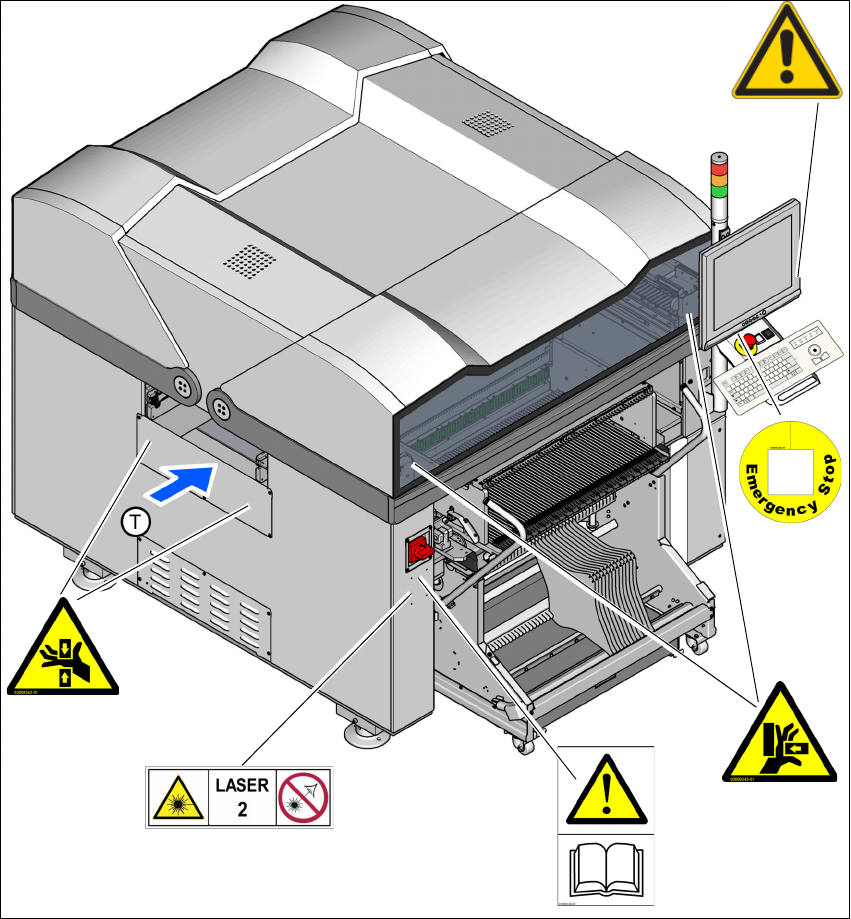

图 2.2 - 3 （单面）贴片机上的警告标签 - 1 号料位
– W201，项目编号：03009338-01
– W203，项目编号：03009342-01
– W204，项目编号：03009343-01
– W209，项目编号：03009349-01
– W 二级激光，项目编号：03134118-01
– W- 一般警告，供应商提供的监控器上的标签
(T) PCB 的传送方向
W 209
W 204
W 203
W- 一般警告
W 201
W 二级激光
2 操作安全 《用户手册》 E by SIPLACE
2.2 警告标签 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
42

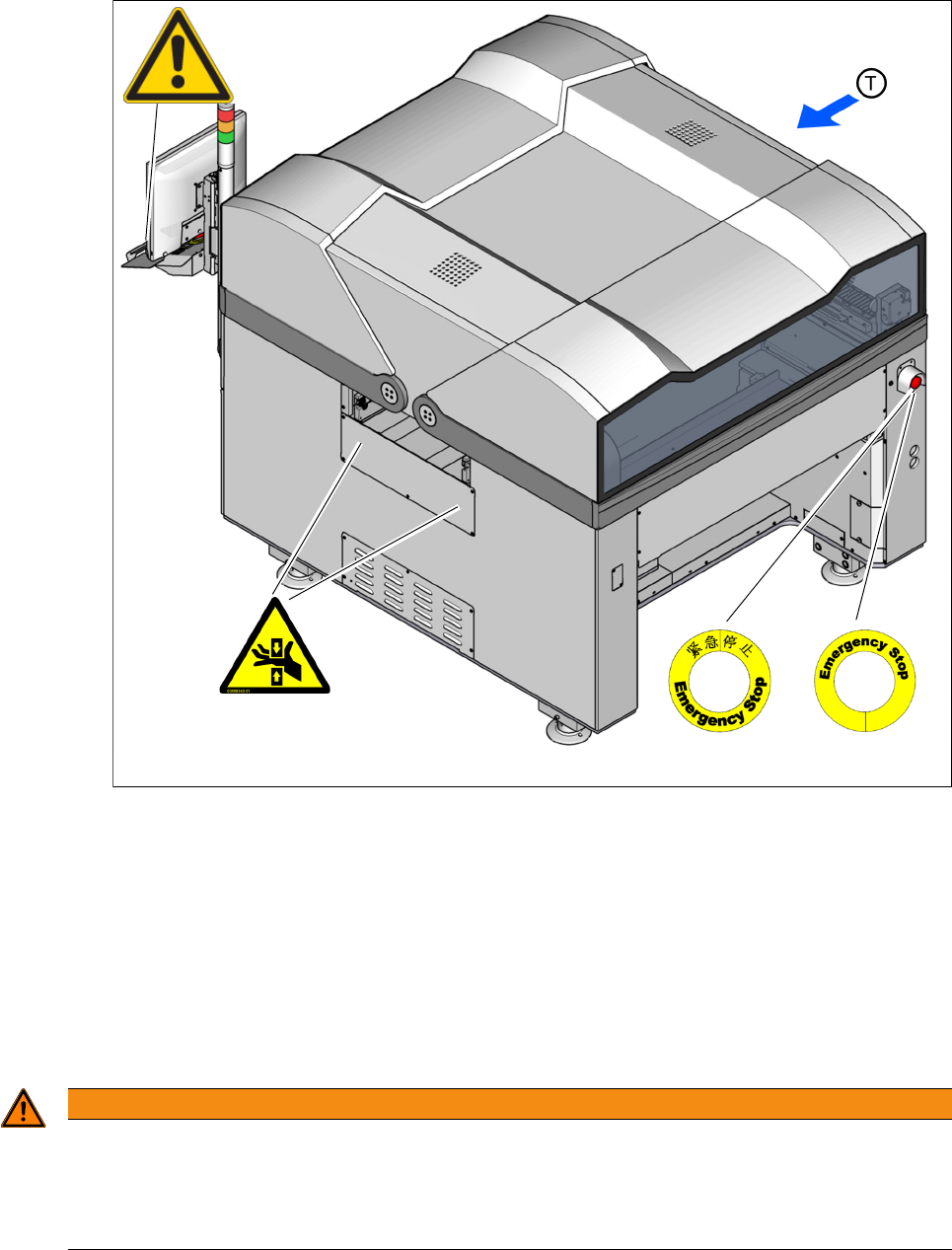

图 2.2 - 4 （单面）贴片机上的警告标签 - 2 号料位
(1) 警告标签 EMS （中国），项目编号：03113523-01
或
(2) 警告标签 EMS （美国），项目编号：03113900-01
(T) PCB 的传送方向
– W203，项目编号：03009342-01
– W- 一般警告，供应商提供的监控器上的标签
2
1
2
W- 一般警告
W 203
警告
损坏警告标签！
研磨性清洁剂或溶剂可以损坏或毁坏警告标签。
不要使用研磨性清洁剂或溶剂清洗警告标签。
更换所有已损坏或难以辨认的警告标签。
《用户手册》 E by SIPLACE 2 操作安全
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 2.2 警告标签
43
2.2.1.1 警告标签 W201
2
W201，图
2.2 - 1
，第
39
页，项目编号 03009338-01
每台贴片机上的数量：
双面 E by SIPLACE：1 2
单面 E by SIPLACE：1 2
2.2.1.2 二级激光警告标签
2
W 二级激光，图
2.2 - 1
，第
39
和
2.2 - 3
页，第
41
页，项目编号 03134118-01
每台贴片机上的数量：
双面 E by SIPLACE：1 2
单面 E by SIPLACE：1 2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
贴片机的安全操作
贴片机的安全操作完全取决于操作员是否熟悉 《用户手册》和
安全须知，以及是否将它们付诸实践。
2
2
2
激光辐射
二级激光
依照 IEC 60825-1:2014
不要直视激光束！
