《用户手册》 E by SIPLACE 3 技术数据和组件 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.3 尺寸和重量 107 3.3.2 尺寸 3.3.2.1 E by SIPLACE 双面贴片机的尺寸 3 图 3.3 - 1 带 2 个转换料台的 E by SIPLACE 双面贴片机的尺寸 (1) 带转换料台的 1 号料位 (2) 带转换料台的 2 号料位 1 (2)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.3 尺寸和重量 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
106
3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
3
贴片机的长度
E by SIPLACE
E by SIPLACE ，配备 LBO1200
1500 mm
1910 mm
贴片机的宽度
E by SIPLACE 1666 mm
贴片机的高度
带指示灯
带折叠式保护盖
（适用于 900 mm PCB 传送导轨高度）
（适用于 930 mm PCB 传送导轨高度）
（适用于 950 mm PCB 传送导轨高度）
最多 1760 mm
1750 mm
1780 mm
1800 mm
贴片机底部间隙
（适用于 900 mm PCB 传送导轨高度）
（适用于 930 mm PCB 传送导轨高度）
（适用于 950 mm PCB 传送导轨高度）
120 mm ± 15 mm
150 mm ± 15 mm
170 mm ± 15 mm
E by SIPLACE 的重量
单面贴片机
双面贴片机
1850 kg
2050 kg
元件料台的重量
转换料台 60
转换料台 60 （完整配置）
固定料台 60
固定料台 60 （完整配置）
88 kg
138 kg
53 kg
104 kg
E by SIPLACE 的占地面积
带 1 个转换料台 60 的单面贴片机
带 2 个转换料台 60 的双面贴片机
2.835 m²
3.338 m²
楼板刚度
垂直楼板最低刚度
推荐垂直楼板刚度
0.5E8 N/m
≥ 1.5E8 N/m
单位面积荷载计算包括贴片机各侧 0.5 m 以内的附加工作区。
E by SIPLACE 的单位面积承重量
单面贴片机
双面贴片机
5.02 kN/m²
5.04 kN/m²
贴片机支脚数量 4
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.3 尺寸和重量
107
3.3.2 尺寸
3.3.2.1 E by SIPLACE 双面贴片机的尺寸
3

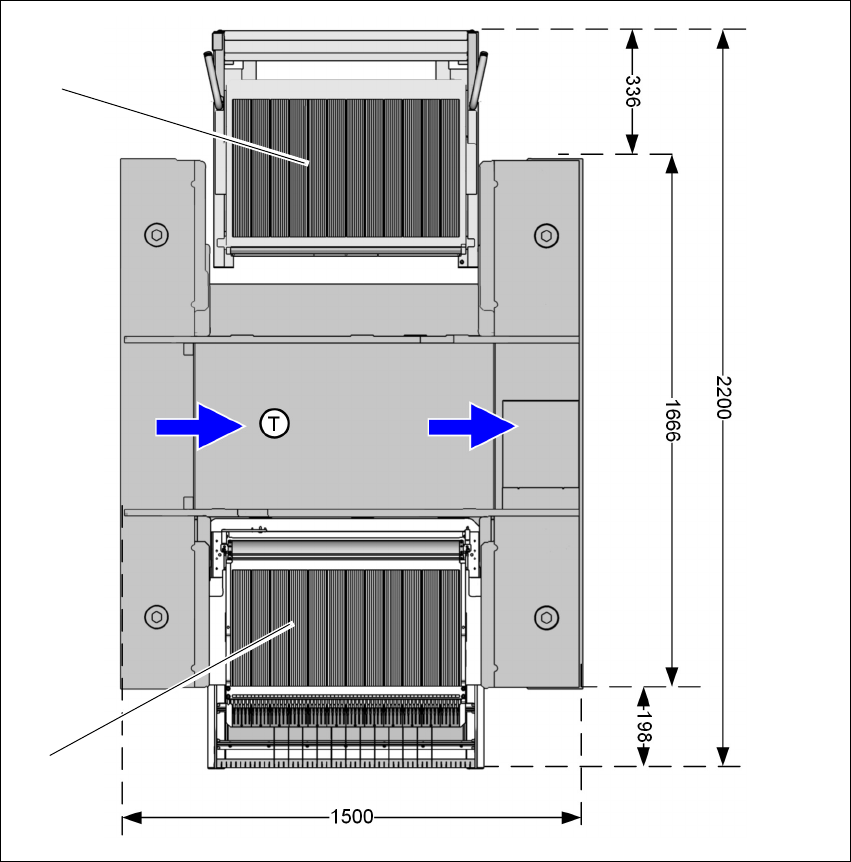

图 3.3 - 1 带 2 个转换料台的 E by SIPLACE 双面贴片机的尺寸
(1) 带转换料台的 1 号料位
(2) 带转换料台的 2 号料位
1
(2)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.3 尺寸和重量 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
108
3

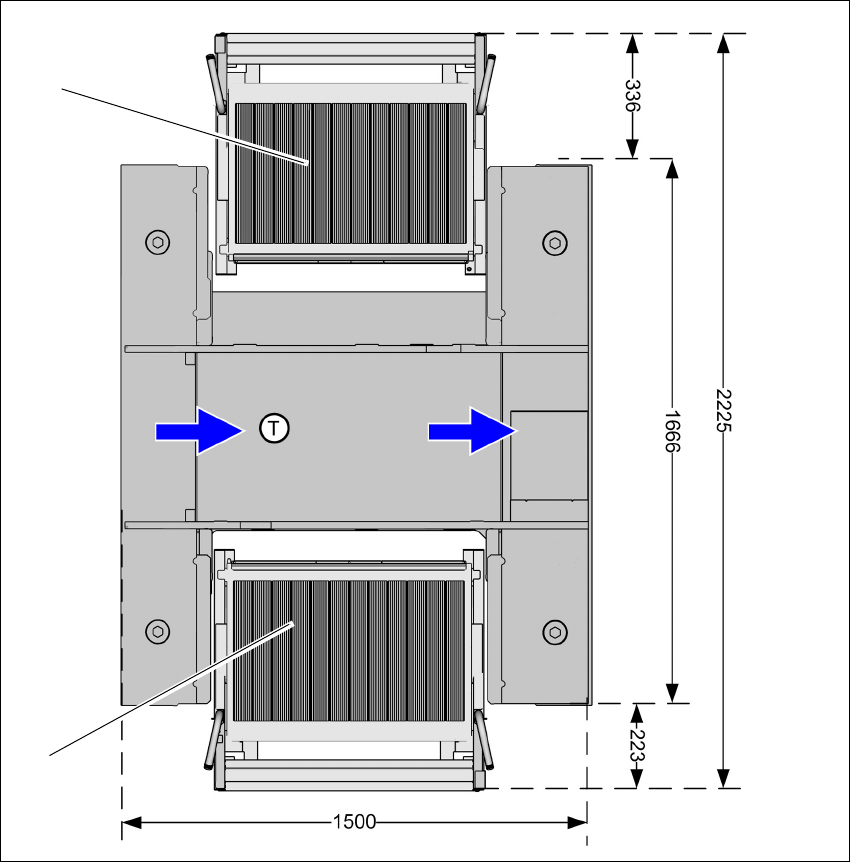

图 3.3 - 2 带固定料台 / 转换料台的 E by SIPLACE 双面贴片机的尺寸
(1) 带固定料台的 1 号料位
(2) 带转换料台的 2 号料位
1
(2)
