3.3.2 尺寸
3.3.2.1 E by SIPLACE 双面贴片机的尺寸
3
图 3.3 - 1 带 2 个转换料台的 E by SIPLACE 双面贴片机的尺寸
(1) 带转换料台的 1 号料位
(2) 带转换料台的 2 号料位
1
(2)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.3 尺寸和重量 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
108
3

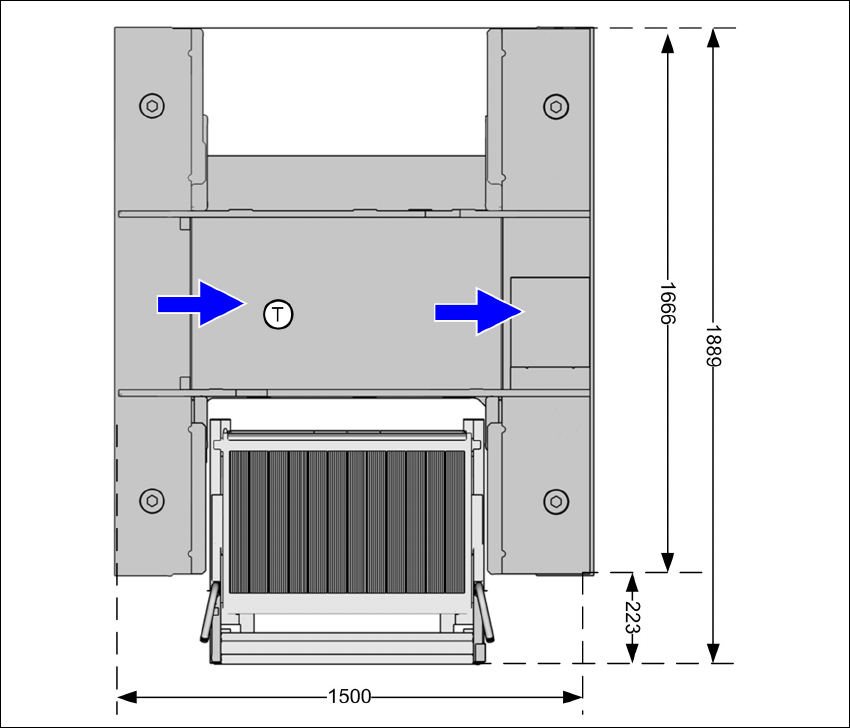

图 3.3 - 2 带固定料台 / 转换料台的 E by SIPLACE 双面贴片机的尺寸
(1) 带固定料台的 1 号料位
(2) 带转换料台的 2 号料位
1
(2)
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.3 尺寸和重量
109
3.3.2.2 E by SIPLACE 单面贴片机的尺寸
3
图 3.3 - 3 带转换料台的 E by SIPLACE 单面贴片机的尺寸
