3.5.3.1 说明
SIPLACE CP6 贴片机依照拾取 & 贴片原理工作。高分辨率数字元件摄像机使得 SIPLACE CP6
贴片机能够快速准确地贴装边缘长度最大 27 mm 的元件。因此，对于包含大量 IC 的产品，此贴
片机是最佳选择。在从 PLCC 44 至 QFP 208 的主要应用范围，也可显著提高产出。
3.5.3.2 元件抛料仓传感器
项目编号：03103405-xx，元件抛料仓传感器
元件抛料仓传感器用于监控抛料仓是否在支座上正确就位。
– 如未正确插入抛料仓，贴片机将不能启动。
– 如果抛料仓在贴片过程中脱离支座，贴片机会立即停止，以避免碰撞贴片头。
各抛料仓分别由一个单独的传感器进行监测。
3.5.3.3 通过真空泵操作
SIPLACE CP6 贴片机利用真空泵更快地生成真空工作条件 （见第 3.5.4 部分，第
128
页）。
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.5 贴片头
127
3.5.3.4 技术数据
3
SIPLACE CP6
带元件摄像机，30 型，GigE
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准以及元件封装公差的影响。
0201 至 27 x 27 mm²
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
8.5 mm
*b
0.3 mm
0.15 mm
0.25 mm，适用于元件 < 18 x 18 mm²
0.35 mm，适用于元件 ≥18 x 18 mm²
0.14 mm，适用于元件 < 18 x 18 mm²
0.2 mm，适用于元件 ≥ 18 x 18 mm²
0.6 x 0.3 mm²
27 x 27 mm²
5 g
*)b 吸嘴已拆下时 19 mm，仅限 PP 贴片头配置
吸嘴类型 38xx、39xx
X/Y 轴精确度
*c
*)c 精确度值，使用与厂商无关的 IPC 标准测量得出
± 52.5 μm/3σ
角度精确度 ± 0.225°/3σ
照明级别 5
可能的照明级别设置
256
5
3 技术数据和组件 《用户手册》 E by SIPLACE
3.5 贴片头 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
128
3.5.4 真空泵
各 “ 拾取 & 贴片 ” 贴片头 （SIPLACE CP14/12/6）都有自己的真空生成器，用于向保持和贴片回
路提供要求的真空。贴片头真空生成器根据 “ 文丘里原理 ” 工作。与真空泵一起操作时 , “ 拾取 &
贴片 ” 贴片头 （SIPLACE CP14/12/6）可以显著减少压缩空气消耗量。这就减少了能耗，从而降
低了运行成本。
3
3

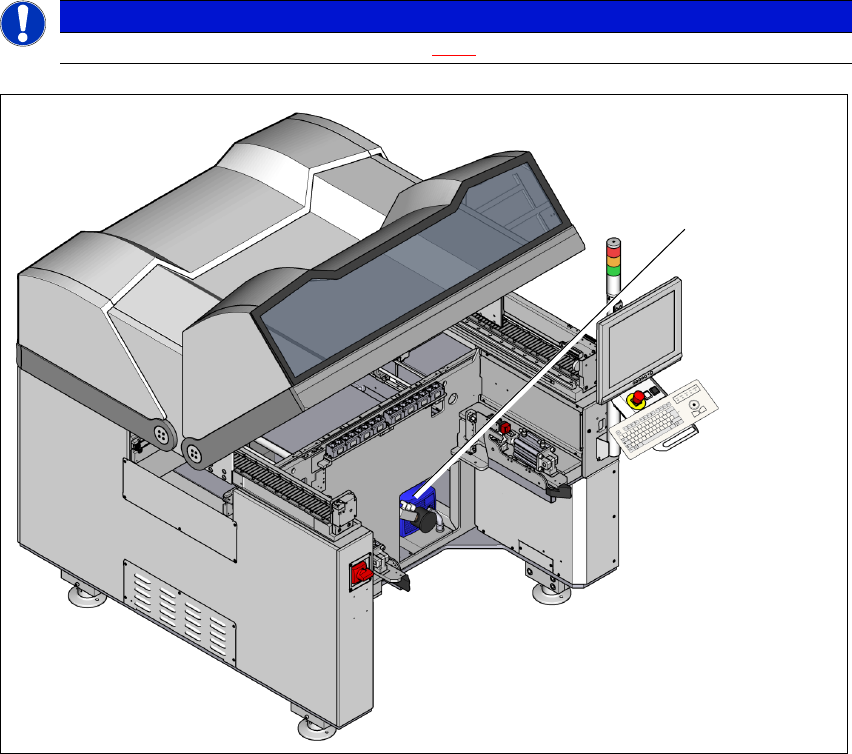

图 3.5 - 7 真空泵的位置
(1) 真空泵的位置
请注意
有关真空泵的压缩空气消耗量，请参见第 3.2.4
节，第
105
页 .
(1)
