《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.7 视觉系统
143
3.7.2 元件摄像机，30 型 GigE
项目编号：03101672-xx，元件摄像机，30 型 GigE
3

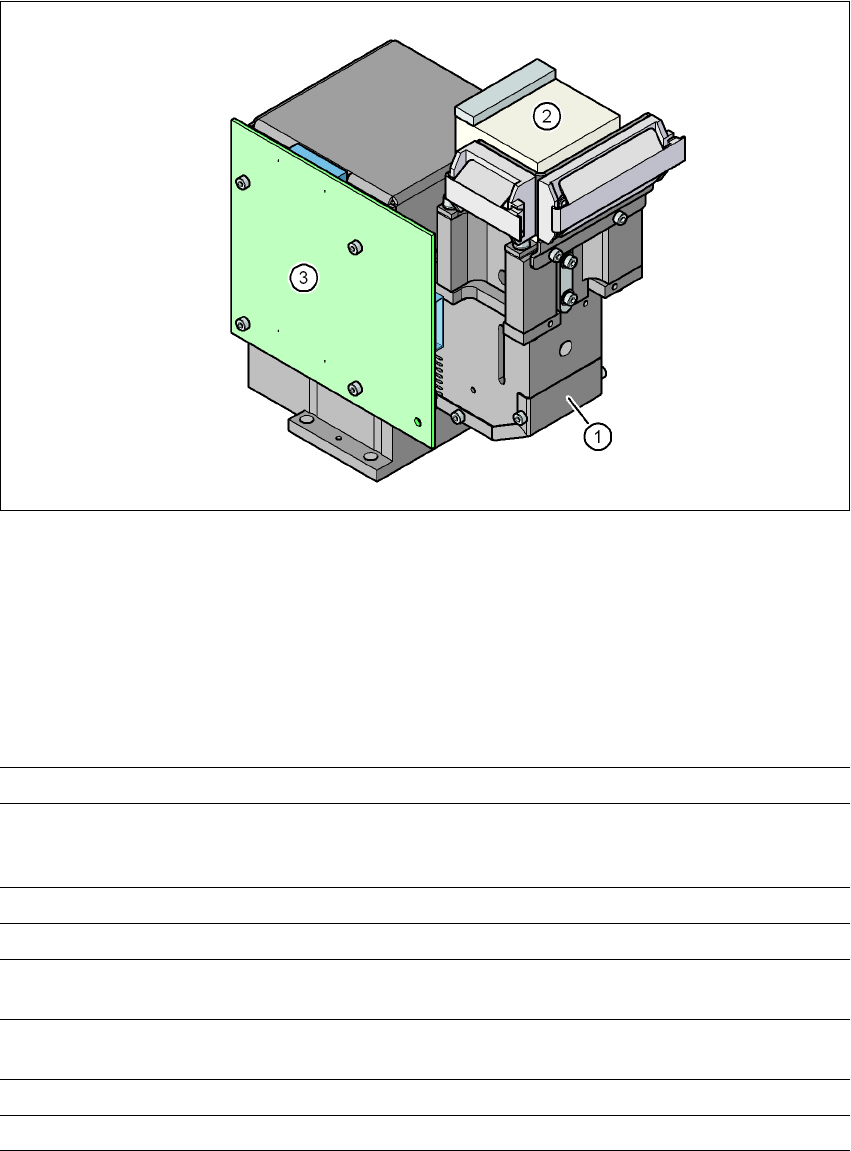

图 3.7 - 1 元件摄像机，30 型 GigE
(1) 元件摄相机镜头和照明
(2) 摄相机放大器
(3) 照明控制
3.7.2.1 技术数据
3
元件尺寸 0.18 mm x 0.18 mm - 27 mm x 27 mm
元件范围 01005 - 27 mm x 27 mm
PLCC、SO、QFP、TSDP、SOT、MELF、CHIP、IC
BGA
最小引脚间距 0.3 mm
最小引脚宽度 0.15 mm
最小球面管脚间距 0.25 mm （对于 < 18 mm x 18 mm 的元件）
0.35 mm （对于 < ≥18 mm x 18 mm 的元件）
最小球面管脚直径 0.14 mm （对于 < 18 mm x 18 mm 的元件）
0.2 mm （对于 < ≥ 18 mm x 18 mm 的元件）
视场 32 mm x 32 mm
照明类型 前方照明 （5 个级别，可按需要编程）
3 技术数据和组件 《用户手册》 E by SIPLACE
3.7 视觉系统 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
144
3.7.3 静止元件摄像机，36 型 GigE
项目编号：03112312-xx，静止元件摄像机，36 型 GigE
3.7.3.1 结构
3

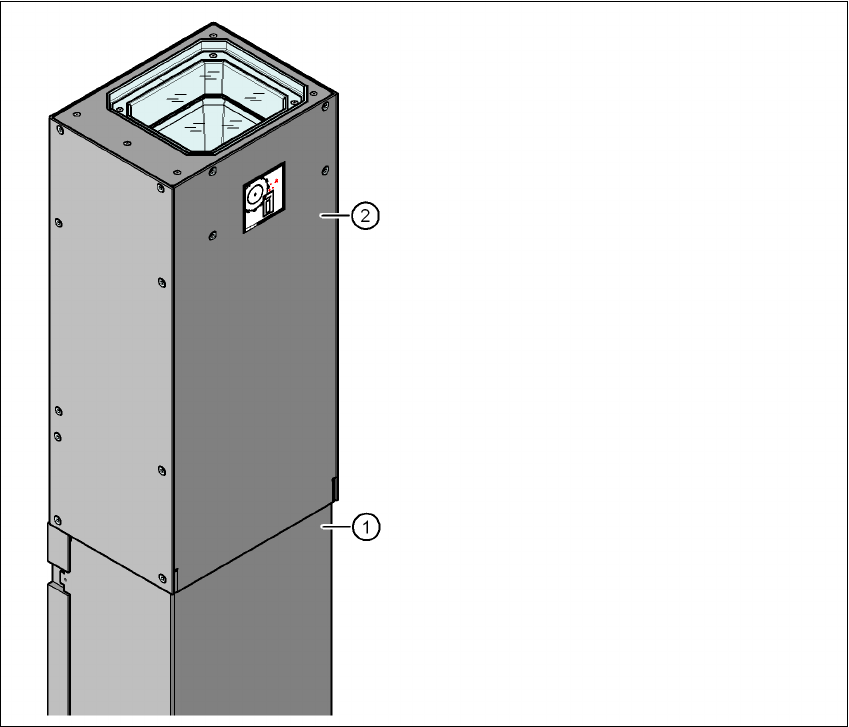

图 3.7 - 2 静止 P&P 元件摄像机的结构，36 型 GigE
(1) 带集成摄相机和摄相机放大器的摄相机
外壳
(2) 玻璃板 - 照明级别和镜头等级
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.7 视觉系统
145
3.7.3.2 技术数据
3
元件尺寸 0.8 x 0.8 mm² 至 32 x 32 mm² （单次测量）
元件范围 0603、MELF、SO、PLCC、QFP、电解质电容器和 BGA
最小引脚间距 0.4 mm
最小引脚宽度 0.24 mm
最小球面管脚间距 0.56 mm
最小球面管脚直径 0.32 mm
视场 38 x 38 mm²
照明方法 前方照明 （6 级，可按需要编程）
