《用户手册》 E by SIPLACE 3 技术数据和组件 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.7 视觉系统 147 3.7.4.3 基准点标准 3 3.7.4.4 墨点标准 3 定位 2 个基准 点 定位 3 个基准 点 X 轴 /Y 轴位置，旋转角度，平均 PCB 变形 其他：单独在 X 轴和 Y 轴方向的剪切、变形 基准点形状 合成基准点：圆形、十字形、正方形、长方形、菱形、 环形、 正方形…
3 技术数据和组件 《用户手册》 E by SIPLACE
3.7 视觉系统 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
146
3.7.4 PCB 摄相机 （34 型，数字）
3.7.4.1 结构
3

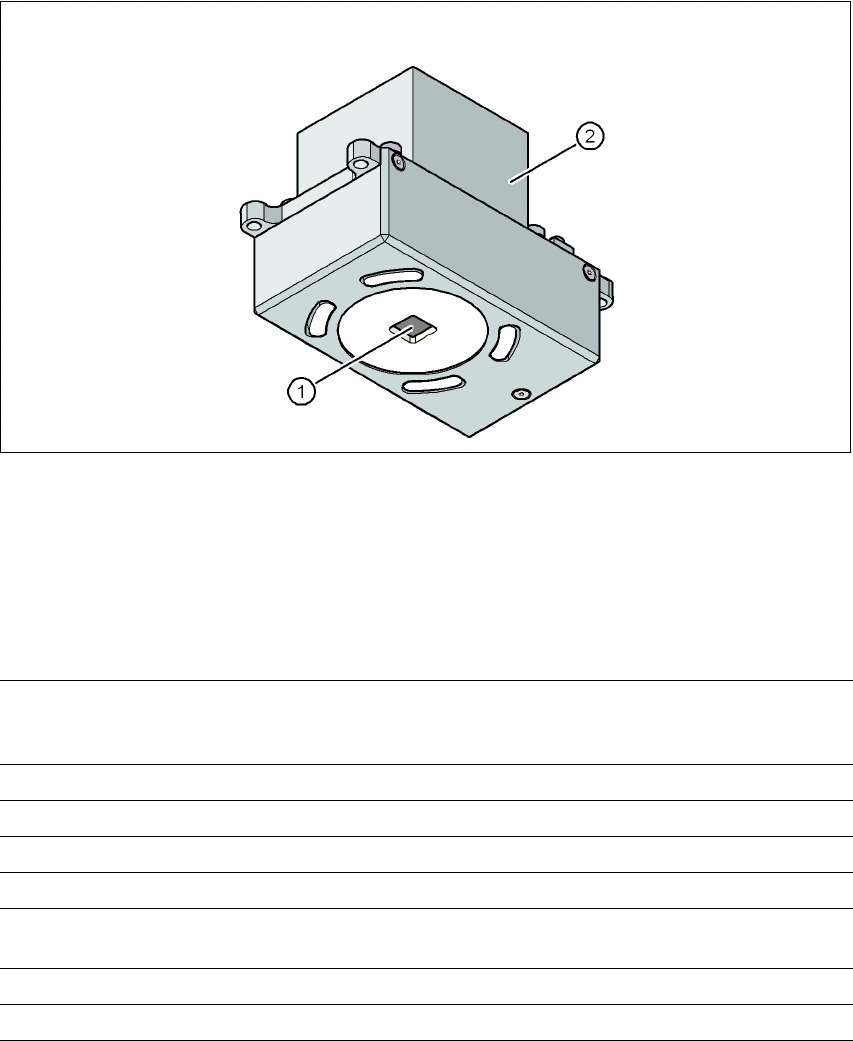

图 3.7 - 3 PCB 摄相机 （34 型，数字）
(1) PCB 摄相机镜头和照明
(2) 摄相机放大器
3.7.4.2 技术数据
3
PCB 基准点 最多 3 个 （子面板和多面板）
“ 长印制电路板 ” 选项最多有 6 个 （可选的 PCB 基准点是最优
化的输出）。
本地基准点 每块 PCB 最多可有两个 （类型可能不同）。
库内存 每个子面板最多可以有 255 种基准点类型
图像分析 基于灰度值的边缘检测方法 （特有功能）
照明类型 前方照明 （3 个等级，可按需要编程）
每个基准点 / 坏基准点的检测
时间
20 ms - 200 ms
视场 5.78 mm x 5.78 mm
离聚焦板的距离 28 mm
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.7 视觉系统
147
3.7.4.3 基准点标准
3
3.7.4.4 墨点标准
3
定位 2 个基准点
定位 3 个基准点
X 轴 /Y 轴位置，旋转角度，平均 PCB 变形
其他：单独在 X 轴和 Y 轴方向的剪切、变形
基准点形状 合成基准点：圆形、十字形、正方形、长方形、菱形、环形、
正方形和矩形轮廓、双十字形
图案：任意
基准表面
铜
锡
无抗氧化和阻焊剂
结构宽度 ≤ 1/10 的卷曲都与环境形成很好的对比
合成基准点的尺寸
最小 圆形和矩形的 X/Y 轴尺寸：
最小 环形和矩形的 X/Y 轴尺寸：
最小 十字形的 X/Y 轴尺寸：
最小 双十字形的 X/Y 轴尺寸：
最小 菱形的 X/Y 轴尺寸：
最小框架宽度 （环形和长方形）：
十字形和双十字形的最小条宽度 / 条距离：
最多 所有基准图形的 X/Y 轴尺寸：
十字形和双十字形最大条形宽度：
最小公差 （一般）：
最大公差 （一般）：
0.25 mm
0.3 mm
0.3 mm
0.5 mm
0.35 mm
0.1 mm
0.1 mm
3 mm
1.5 mm
标称尺寸的 2%
标称尺寸的 20%
图案尺寸
最小尺寸
最大尺寸
0.5 mm
3 mm
基准环境 如果搜索区域内没有相似的基准结构，则参考基准点周围不需
要有间隙。
方法 - 合成基准点识别方法
- 平均灰度值
- 直方图方法
- 模板匹配
基准点形状和尺寸 / 结构 ——
合成基准点
其他方法
有关合成基准点的尺寸，见第 基准点标准
3.7.4.3 节，第
147
页
.
最小 0.3 mm
最大 5 mm
掩蔽材料 良好覆盖
识别时间 取决于所用方法：20 ms - 0.2 s
3 技术数据和组件 《用户手册》 E by SIPLACE
3.8 E by SIPLACE 贴片机的供料器模块 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
148
3.8 E by SIPLACE 贴片机的供料器模块
SIPLACE SmartFeeder E 的重要特征包括：拾取位置高度精确，可在线编程，可通过 LCD 显示
屏显示状态，而且在贴片期间更换供料器模块的操作十分轻松。供电及贴片机与供料器模块的通
信利用 Pogo 引脚进行。
3.8.1 料带供料器模块
3.8.1.1 料带材料
可能的料带宽度范围为 8 mm 到 56 mm. 料带的材料是纸带或起泡带。料带供料器模块根据下列
料带标准设计：
DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)
JIS C 0806-3 (1999)
ANSI/EIA 481-C (10/2003)
IEC 60286-3-2 3
起泡带的总高度取决于料带的宽度，并且不得超过下列最大值：
对于 8 mm 的纸带，纸的厚度不得超过 1.6 mm 。
3.8.1.2 料带卷盘的直径
对于所有供料器模块来说，料带卷盘直径最大可达 19" (483 mm)。
3
料带宽度 起泡带的总高度
8 mm 最多 3.5 mm
12 mm 最多 16 mm
16 mm 以及更宽 最多 16 mm
料带卷盘的直径
带固定料台
带转换料台
最大 432 mm （17 英寸）
最大可达 483 mm (19“)
