3.9.2 SIPLACE StickFeeder E 的安全须知
3
3.9.3 技术数据
3
3
3
3
SIPLACE StickFeeder E 重量较大！
SIPLACE StickFeeder E 的重量较大（14 kg），如果搬运方法不
当，可能会导致伤害。
不要单独抬吊或搬运该模块。
拆卸或更换时，请使用抬吊辅助设备并采用正确的抬吊技
术。
您可能需要其他人的帮助。
长 x 高 x 宽 615 mm x 282 mm x 117 mm
料台上占用的供料器模块料位数 10
最大夹持高度 25 mm
最大夹持宽度
各模块的钢料数 3
100 mm
例如 10 mm 宽钢料 10 个
重量 14 kg
振动时间 SIPLACE Pro 的可变设置
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.9 备用的 E by SIPLACE 供料器模块
155
3.9.4 SIPLACE PowerAdaptor E
项目编号：03113102-xx，SIPLACE PowerAdaptor E
脱机设置下，SIPLACE PowerAdaptor E 为单供料器供电。既可以将此设备置于任意平坦的料台
上，也可以将其固定在 SIPLACE Preparation Table E 上 （见
6.8 部分在 295 页上
）。
3

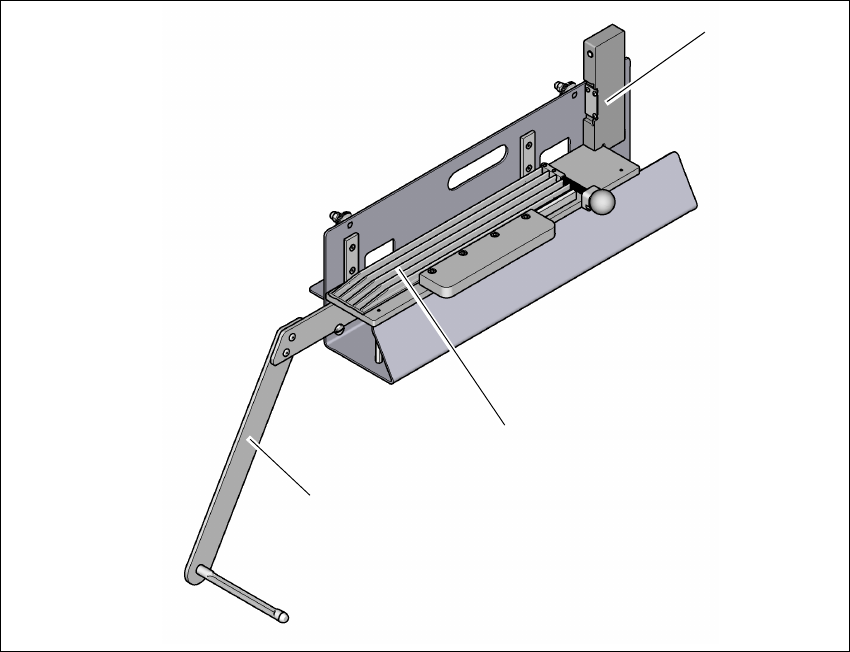

图 3.9 - 2 SIPLACE 电源适配器 E
(1) 料带卷盘保持器
(2) 用于引导供料器模块的导轨曲线
(3) Pogo 引脚接口
3.9.4.1 说明
借助 SIPLACE PowerAdaptor E，可以在贴片机外部和设定区域以外使用 SIPLACE SmartFeeder
E。SIPLACE PowerAdaptor E 由一个带导向曲线的铝制框架组成，用于固定供料器模块并对供料
器模块进行导向。带转换料台时，将供料器模块置于导轨曲线上，通过滑动导块向前推，直至完
全插入供料器模块的前对中销。
3.9.4.2 使用
SIPLACE PowerAdaptor E 用于检查、维护和修理 SIPLACE SmartFeeder E。此外，它还可以用
于为 PCB 生产进行提前设置。还要将料带卷盘保持器安装在底座上。在插入元件料带时，您可以
(3)
(2)
(1)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.9 备用的 E by SIPLACE 供料器模块 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
156
检查或重新设置增量、拾取位置和传送导轨速度。我们在用户手册中对 SIPLACE PowerAdaptor
E 的使用方法及必要的保养工作进行了详细说明。
3.9.4.3 交付范围
– SIPLACE PowerAdaptor E
– 电源，100 - 120 / 200 - 240 VAC，+24 VDC，3.0 A
– 带料带卷盘臂的基板
