3 技术数据和组件 《用户手册》 E by SIPLACE 3.10 E by SIPLACE 贴片机的转换料台 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 164 3.10.6 料带容器 3.10.6.1 说明 料带容器可固定最大直径为 1 9 英寸 （483 mm）的料带卷盘。第 5.10.4 节 ，第 227 页介绍了分 隔板的插入说明。 3 图 3.10 - 7 转 换料台，E by SIPLACE，…
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.10 E by SIPLACE 贴片机的转换料台
163
3
图 3.10 - 6 转换料台，前视图
(1) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(2) 转换料台上的对中销
(3) 废料带容器
(1)
(2)
(2)
(3)
3 技术数据和组件 《用户手册》 E by SIPLACE
3.10 E by SIPLACE 贴片机的转换料台 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
164
3.10.6 料带容器
3.10.6.1 说明
料带容器可固定最大直径为 19 英寸 （483 mm）的料带卷盘。第 5.10.4 节，第
227
页介绍了分
隔板的插入说明。
3
图 3.10 - 7 转换料台，E by SIPLACE，带料带容器
(1) 带分隔板的料带容器
(2) 废料带容器
3
请注意
使用芯轴
E by SIPLACE 贴片机转换料台通常不需要芯轴。
如果 SIPLACE SmartFeeder E 上频繁出现 “ 超时 ” 消息，就要使用芯轴。.
(1)
(2)
《用户手册》 E by SIPLACE 3 技术数据和组件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 3.10 E by SIPLACE 贴片机的转换料台
165
3.10.7 废料带斜槽
3

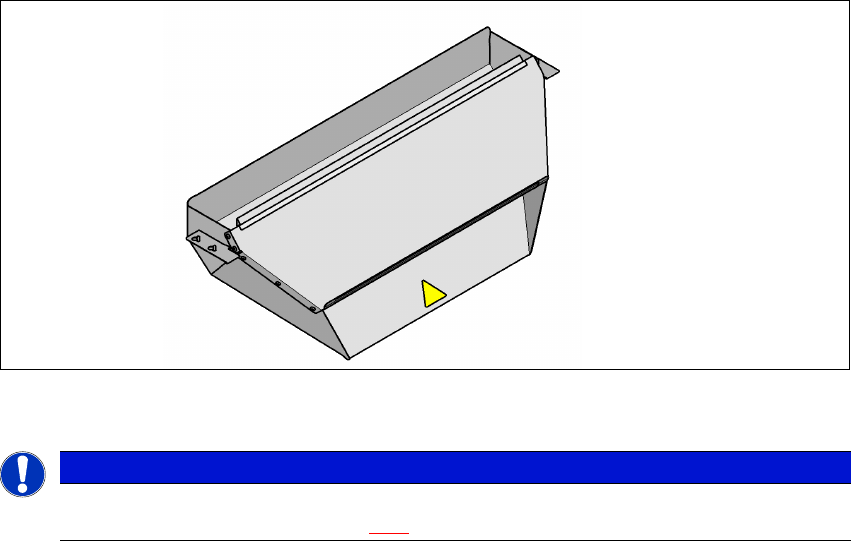

图 3.10 - 8 转换料台 COT 插入件的废料带斜槽
3
3
3.10.8 转换料台 COT 插入件上的空料带导槽
项目编号：03111421-xx，空料带导槽，12 mm
项目编号：03111420-xx，空料带导槽，25 mm
请注意
只能将 E by SIPLACE 贴片机的废料带斜槽安装在 E by SIPLACE 贴片机转换料台的 COT
插入件 中 （见图
5.16 - 3
，第
247
页）。
