4 设置与调试 《用户手册》 E by SIPLACE 4.2 安装位置的基础设施 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 176 4.2.3 主电源 4 图 4.2 - 2 贴片机电源的位置 (1) 电源接线电缆 - 主开关上的接头 （位于主开关的侧保护盖后面） 。 – 200 V~ 三相电源电压到 230 V~ 三相电源电压 （带成套附件） – 380 V~ 三相电源电压到 415 V~ 三相电源电压…
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.2 安装位置的基础设施
175
4.2.2.2 贴片机上的压缩空气连接
4
图 4.2 - 1 贴片机上的压缩空气单元
(1) 用于向料带切割器、吸嘴交换器和元件料台输送调节气源的调节器
(2) 测量进气压力的压力计
目标压力：0.5 - 1.0 MPa，5.0 - 10.0 巴 （显示范围：0 - 1.0 MPa，0 - 10 巴）
(3) 压力计用于显示调节器的压力 （位置 1），
目标压力：0.45 - 0.5 MPa， 4.5 - 5.0 巴 （显示范围 0 - 0.6 MPa，0 - 6 巴）
(4) 压缩空气连接
(5) 位于 “OPEN （打开）” 位置的停止阀
(6) 带 5um 滤芯的初级细过滤器，用于获得输出的空气质量 ISO8573-1:2010 [2:7:3]
(7) 二级碳过滤器，用于获得输出的空气质量 ISO8573-1:2010 [1:4:1]
(8) 比例阀：输入 （0.0 - 1.0 MPa，0-10.0 巴）和输出 （0.46 - 0.5 MPa，4.6-5.0 巴）
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
4 设置与调试 《用户手册》 E by SIPLACE
4.2 安装位置的基础设施 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
176
4.2.3 主电源
4

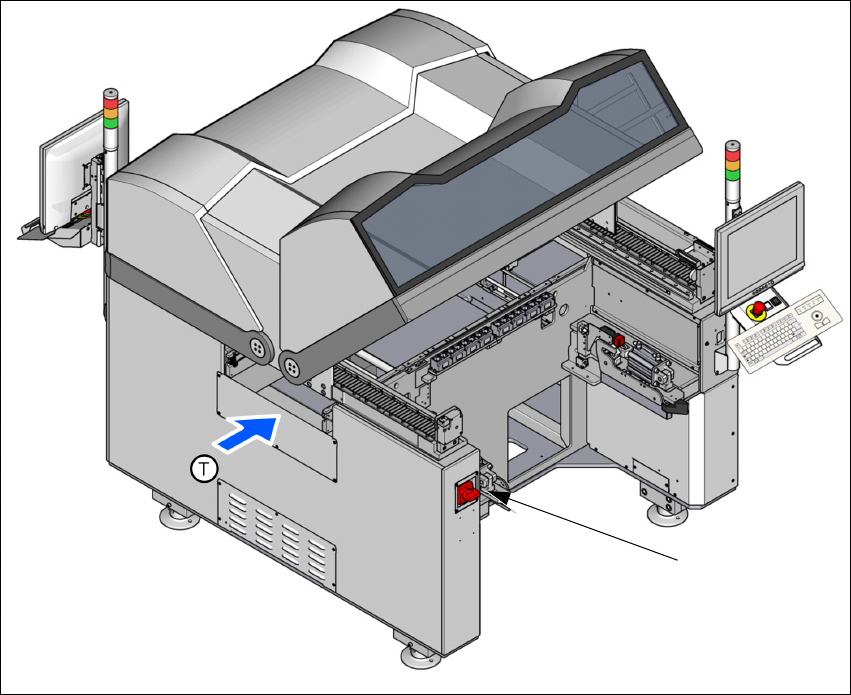

图 4.2 - 2 贴片机电源的位置
(1) 电源接线电缆 - 主开关上的接头 （位于主开关的侧保护盖后面）。
– 200 V~ 三相电源电压到 230 V~ 三相电源电压 （带成套附件）
– 380 V~ 三相电源电压到 415 V~ 三相电源电压 （直接连接）
(1)
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.2 安装位置的基础设施
177
4.2.3.1 危险提示
4
4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.2 节的表，第 104 页）.
4
4.2.3.3 供电电缆 - 规格
以下为贴片机供电电缆的规格：
– 3 x 200 V 至 3 x 415 V~ 为 4 x 4 mm²。
电源线的颜色编码取决于系统操作的所在国家。
4
4
危险
危险电压等级！
通过 200V~ 三相电源电压到 230V~ 三相电源电压（带成套附件）, 最大 380V~ 三相电源
电压到 415V 三相电源电压为贴片机供电。
这表示系统中的某些部分携带有可能致命的电压 —— 即便主电源开关已被关闭。
对贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由具有相应资质的工作人员打开供电单元的保护盖。
请注意
电源中的负荷峰值
由于技术原因，电源有时会出现负荷峰值。
如有必要，请与电力公司联系以明确电源阻抗。
警告
电导线的清晰标识！
必须清晰标记各贴片机和选装件的电导线 （例如 JTF-MW），以便分配。
遵循贴片机使用国家的相关规定。
