4.2.3.4 主电源连接 - 交付时的配置
主电源连接是根据相应国家的电源规格而配置的。
– 贴片机配有 200 V~ 到最高为 415 V~ 的三相电源电压。
贴片机配有不带插头的电源电缆或带 Cekon 插头的电源电缆。 4
4

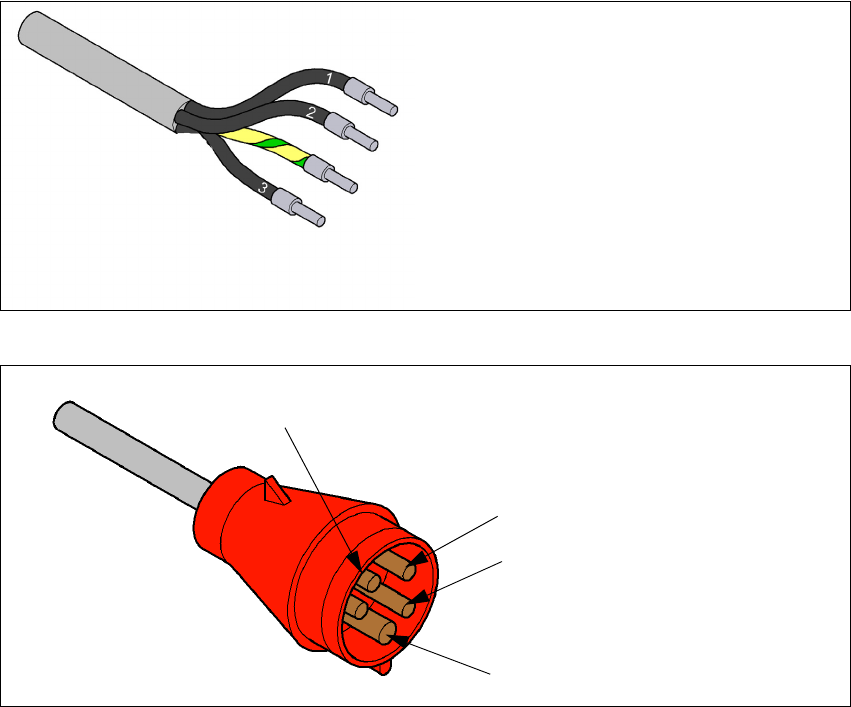

图 4.2 - 3 不带 Cekon 插头的电源电缆中的导线说明
4
图 4.2 - 4 Cekon 插头中的分配
1 = (L1)：三相
2 = (L2)：三相
3 = (L3)：三相
绿色 / 黄色 = (PE)：保护导体
PE
L1
L2
L3
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.2 安装位置的基础设施
179
4.2.3.5 连接供电电缆
为每个点线端压接一个金属环。
松开电缆夹具上的螺母。
使电源电缆穿过电缆夹具铺设到终端面板 X100:1。
将 L1/L2/L3 与 Q1:1 / Q1:3 / Q1:5 对应相连。PE 与接线板 X100:1 相连
确保电缆的弯曲半径符合要求。电缆不得扭结。
手动紧固电缆夹具。
4.2.3.6 检查细保险丝
通过细保险丝保护贴片头电机的低电压 （24 V 和 42 V）及中间电路电压。
4

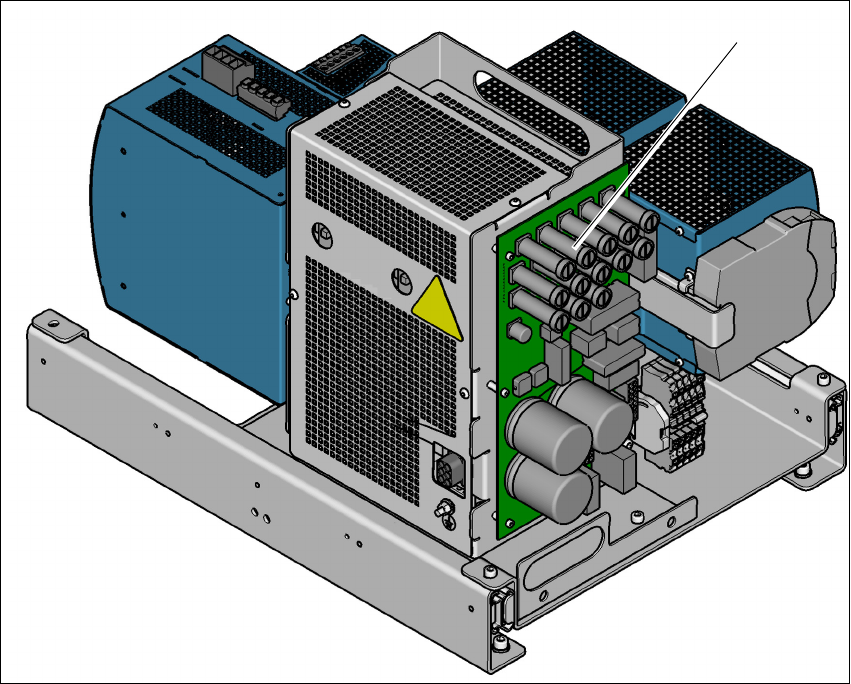

图 4.2 - 5 电源分配板上的细保险丝
(1) 电源分配板上的细保险丝
(1)
4 设置与调试 《用户手册》 E by SIPLACE
4.2 安装位置的基础设施 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
180
保险丝概述 4
4

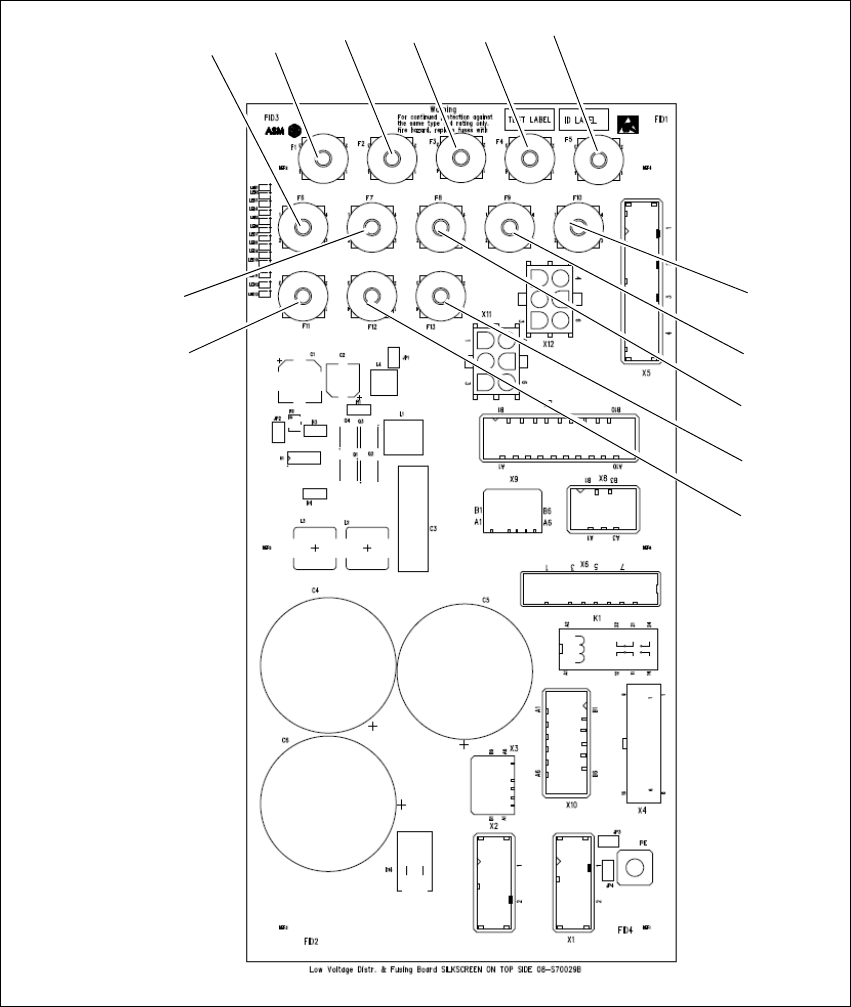

图 4.2 - 6 保险丝概述
– F1：未使用
– F2：PC1 供电 (24 V)
– F3：传送导轨供电 (24 V)
– F4：安全继电器供电 (24 V)
– F5：安全接触器供电 (24 V)
F1 F2 F3 F4 F5
F6
F7
F8
F9
F10
F11
F12
F13
