4 设置与调试 《用户手册》 E by SIPLACE
4.3 设置贴片机 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
182
4.3 设置贴片机
4.3.1 警告说明
4
4
4
4
4
警告
请遵守适用的意外预防规范！
只有 E by SIPLACE 的工程师或有资质人员才能设置和调试贴片机。
必须遵守关于重质货物运输的适用意外预防规范！
警告
在贴片机底部进行装配作业时发生人身伤害的危险！
在贴片机底部进行装配作业时存在发生人身伤害的危险！
通过合适手段固定贴片机。切勿只将托盘搬运车用作支架。
警告
装配作业时发生人身伤害的危险！
在装配时不正确地放置悬臂将限制贴片头间隙因而可能导致人身伤害。
注意，将悬臂放置在印制电路板传送区域上方。
警告
贴片机的高度调整！
调整贴片机高度时，需要由两个人来完成：
– 一个人负责完成所要求的装配作业
– 另一个人负责观察装配期间被抬升贴片机的稳定性。
警告
有挤压危险！
运输贴片机时有压到脚的危险。
请穿上特别的强化鞋。
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.3 设置贴片机
183
4.3.2 用托盘搬运车抬吊和运输贴片机
4

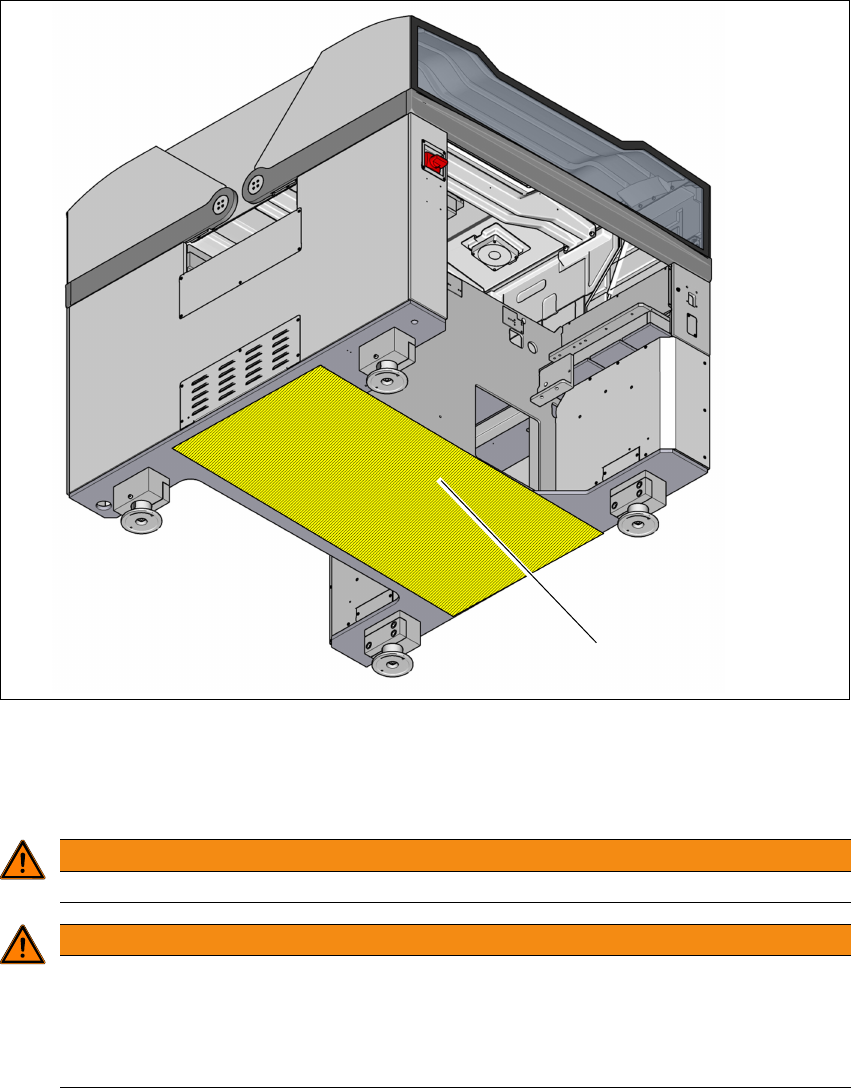

图 4.3 - 1 接触表面 - 货叉与 PCB 传送方向成直角
(1) 托盘搬运车货叉的接触表面
以正确的角度将货盘搬运车置于 PCB 传送导轨上并打开货叉，直至贴片机的接触表面与货叉
均匀接触。
警告
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
警告
对齐货叉！
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下几点：
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须和贴片机的中心对齐。
(1)
4 设置与调试 《用户手册》 E by SIPLACE
4.3 设置贴片机 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
184
4
4
4
4.3.3 安装附属部件
贴片机交付时，操作面板和监测器、操作面板、键盘和指示灯均为拆下状态。安装这些元件的操
作如下：
– 要安装操作员面板，请参见第 4.3.3.2
部分，第 185 页
– 要在操作员面板上安装监测器，请参见第 4.3.3.3
部分，第 185 页
4.3.3.1 检查和设置保护盖开关
检查保护盖开关的功能 （见 2.7.2.2，第 82 页）。
检查保护盖开关是否锁止。必要时，校正安全开关的位置。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
打开货叉时，确保它们仍然在贴片机下方的接触区域 （参见图 4.1 - 3，第 173 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
