4 设置与调试 《用户手册》 E by SIPLACE 4.3 设置贴片机 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 188 4.3.6.1 传送导轨高度 950 （选项） 项目编号：031110 69-xx 传送导轨高度 950 垫块 4 图 4.3 - 3 传送导轨高度 950 垫块 (1) 垫块 (2) 支架 (1) (2)
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.3 设置贴片机
187
松开锁紧螺钉 (2). 此锁止螺钉用于固定贴片机支脚 (3)，防止其在夹子松开后倒下。
松开适配器 上的三个固定螺钉 (5) + (6)。
以相同方式松开其他三个贴片机支脚 (3)。
用 30 mm 扳手通过设置螺钉 (1) 调节各贴片机支脚 (3) 的高度，确保获得相应的传送导轨高
度。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
以 120 Nm 的扭矩拧紧各贴片机支脚的固定螺钉 (5)。
以 120 Nm 的扭矩拧紧各贴片机支脚的固定螺钉 (6)。
拧紧各贴片机支脚的锁紧螺钉 (2) 。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第 190 页 .
4 设置与调试 《用户手册》 E by SIPLACE
4.3 设置贴片机 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
188
4.3.6.1 传送导轨高度 950 （选项）
项目编号：03111069-xx 传送导轨高度 950 垫块
4

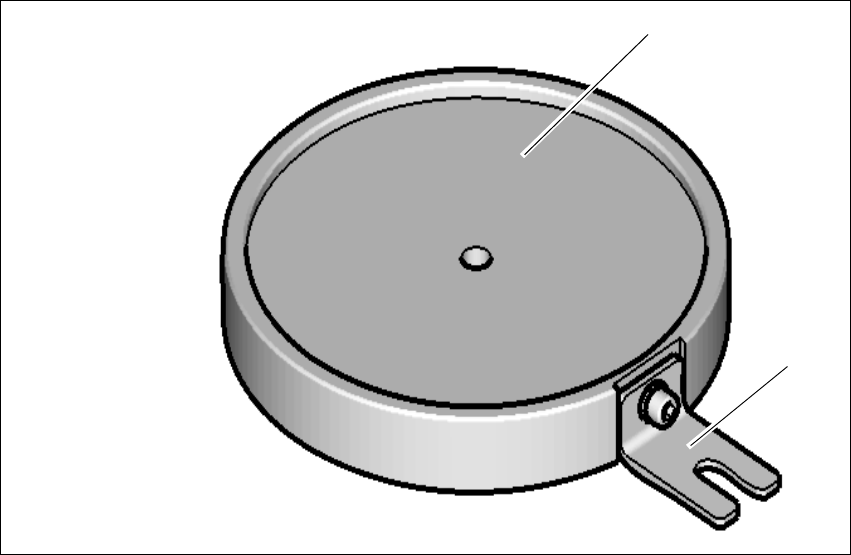

图 4.3 - 3 传送导轨高度 950 垫块
(1) 垫块
(2) 支架
(1)
(2)
《用户手册》 E by SIPLACE 4 设置与调试
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 4.3 设置贴片机
189
4

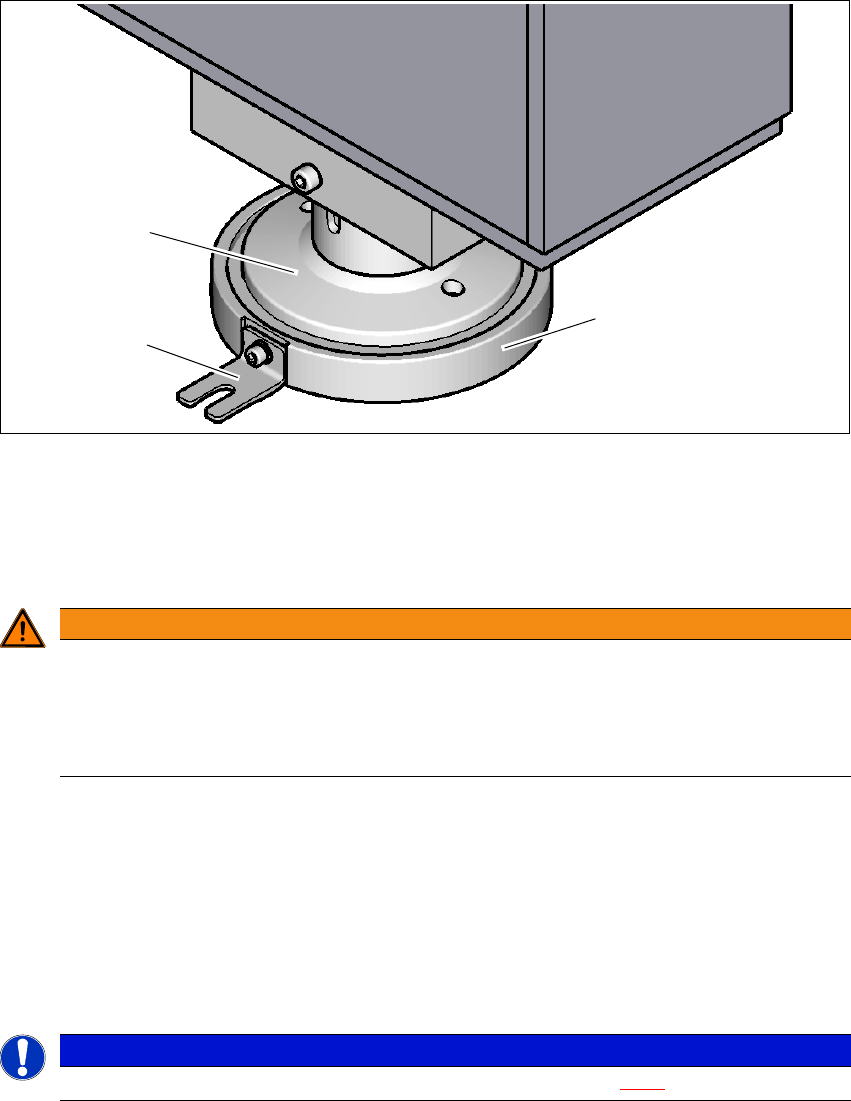

图 4.3 - 4 传送导轨高度 950 垫块上的机器支脚
(1) 传送导轨高度 950 垫块
(2) 用于固定到贴片机底板的支架
(3) 贴片机支脚
4
将托盘搬运车货叉推到贴片机下方。还可参见 4.3.2，第 183 页 .
通过托盘搬运车，升高贴片机。
将四个垫块 (1) 置于贴片机的四个支脚下方。
通过托盘搬运车小心地降低贴片机。
在这些垫块的环形梯级内对齐贴片机支脚并将贴片机置于这些垫块 (1) 上。
使用贴片机水平仪在 X 轴方向和 Y 轴方向对齐贴片机。
4
必要时将垫块及支架一起固定到贴片机底板上。
警告
受伤危险！
在贴片机底部进行装配作业时存在发生人身伤害的危险！
通过合适手段固定贴片机。切勿只将托盘搬运车用作支架。
注意，以防砸伤手和脚。
请注意
有关如何在 X 轴方向和 Y 轴方向对齐贴片机的说明，请参阅第 4.3.7
节，第 190 页 .
(1)
(3)
(2)
