5.1.3 “ 贴片机保养 ” 作业水平
5.1.3.1 任务
客户应具备贴片机保养作业水平，以执行以下任务：
– 安装更换部件
– 编辑贴片机数据
– 更换贴片机选项
– 校准贴片机
– 试验工作台检查
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 5.2 控制部件和显示屏
199
5.2 控制部件和显示屏
5.2.1 总览
5

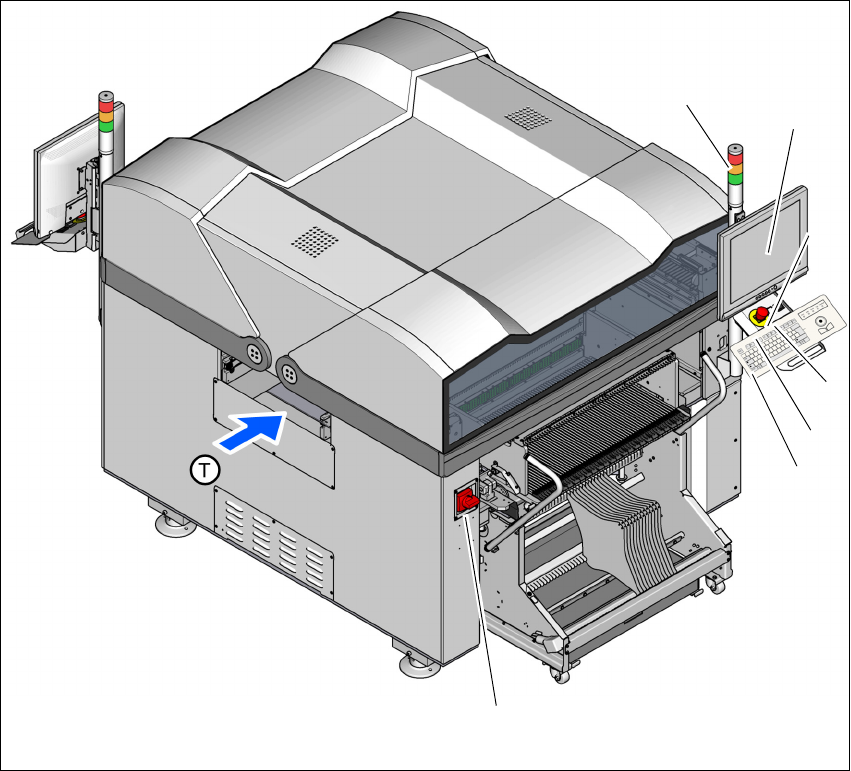

图 5.2 - 1 控制部件和显示屏
5
(1) 主开关 (5) Stop （停止）按钮 （黑色）
(2) Start （启动）按钮 （白色） (6) LCD 触摸屏
(3) EMERGENCY STOP （急停）按钮 (7) 带蜂鸣器的指示灯
(4) 键盘 (T) PCB 传送方向
(1)
(4)
(3)
(2)
(6)
(7)
(5)
