《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 5.11 设置供料器模块
233
5.11.4.3 将料带插入 SIPLACE SmartFeeder E 中
步骤 1 5
5
图 5.11 - 4 插入元件料带
(1) 料带导槽入口
(2) 料带导槽出口
拿住元件料带，让传送孔位于行程方向的左手端。
将元件料带推入料带导槽入口 （项目 1）并继续推，直至其在出口 （项目 2）处露出。
将元件料带向上拉出。
(1)
(2)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.11 设置供料器模块 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
234
步骤 2 5
5

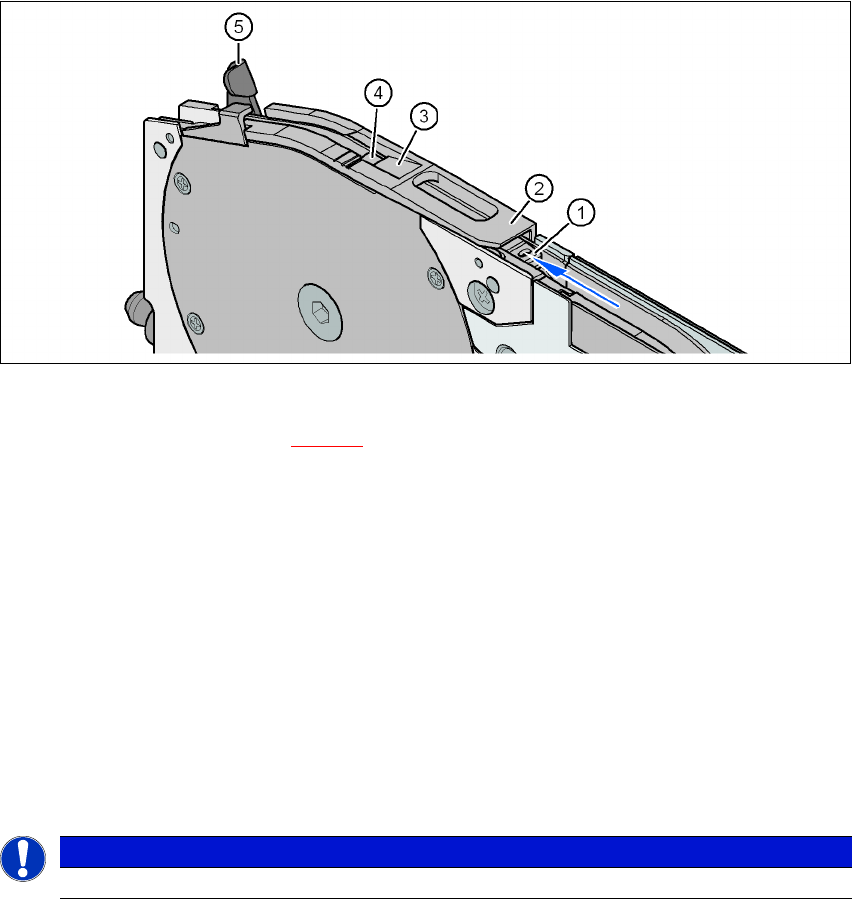

图 5.11 - 5 供料器模块上的拾取窗口
(1) 料带支撑件，可拆卸 （见第 5.11.4.4 节，第
236
页）
(2) 拾取窗口
(3) 盖箔的移除边缘
(4) 元件拾取区域
(5) 抬升和锁定拾取窗口的控制杆
将料带的起始端导入拾取窗口 （项目 2）下方并继续导入，直至元件料带接触到链轮。
在操作员面板上，按下 FORWARD （向前）按钮，直至盖箔弯头位于元件拾取区域 （项目
4）。
将控制杆 （项目 5）向前推，以便将拾取窗口 （项目 2）升高到第一个锁止位置。
将拾取窗口一侧的盖箔向前拉出。
后折盖箔，直至其位于拆卸边缘 （项目 3）。
5
向后推控制杆 （项目 5），降低拾取窗口。
请注意
在盖箔贴在拉断边缘之前，请勿降低拾取窗口。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 5.11 设置供料器模块
235
步骤 3 5
5

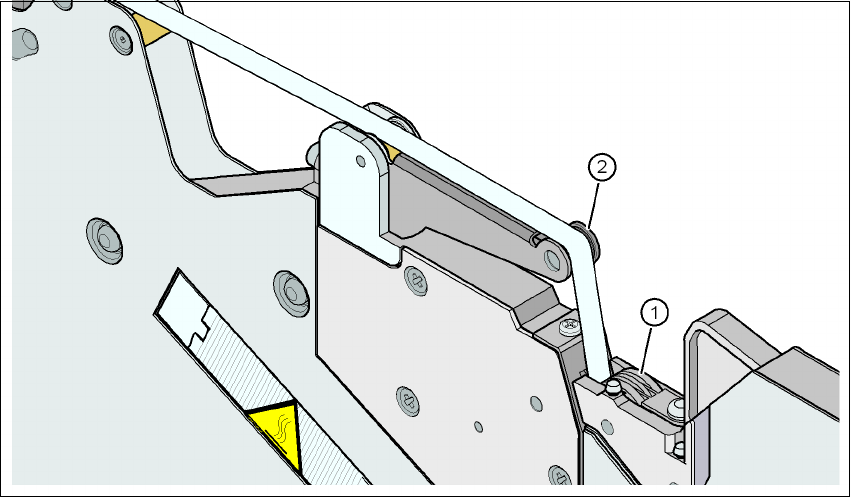

图 5.11 - 6 引导盖箔到铝箔包装轮
(1) 盖箔包装轮
(2) 盖箔摇杆
5
将盖箔导入盖箔摇杆 （项目 2）上方，直至其到达盖箔包装轮 （项目 1）。
在操作员面板上，按下 FOIL （盖箔）按钮，直至盖箔被张紧。盖箔摇杆指向下方，停止驱
动马达。
修剪元件料带前端，使之与供料器模块的前端平齐。
