《用户手册》 E by SIPLACE 5 贴片机上的作业 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 5.16 转换料台入坞或出坞 247 5.16.4 转换料台入坞或出坞 5 图 5.16 - 3 转换料台入坞或出坞 (1) 对中 杆 (2) 将高度设置为贴片机高 度 5 注意事项 推入转换料台！ 将转换料台推入贴片机中时，确 保您没有使对中杆撞击到其他障碍 物。 (2) (1)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.16 转换料台入坞或出坞 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
246
5.16.3 移动转换料台的安全须知
5
移动转换料台时，始终用两手握住握柄。
记住装满供料器模块的转换料台在倾斜 20° 或更大的角度时，会发生侧翻或前倾。
确保料车移动的表面坡度比这个角度要小很多。
贴片机下方地面的倾斜度不得超过 0.63%。此倾斜度相当于在 800 mm 的距离 （即转换料台
的宽度）上高度的变化为 5 mm。
小心，不要撞上障碍物。料车的速度如果过快，会向前倾翻。
警告
避免意外发生！
为避免发生意外，移动转换料台时，必须始终遵守下列规则。
《用户手册》 E by SIPLACE 5 贴片机上的作业
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 5.16 转换料台入坞或出坞
247
5.16.4 转换料台入坞或出坞
5

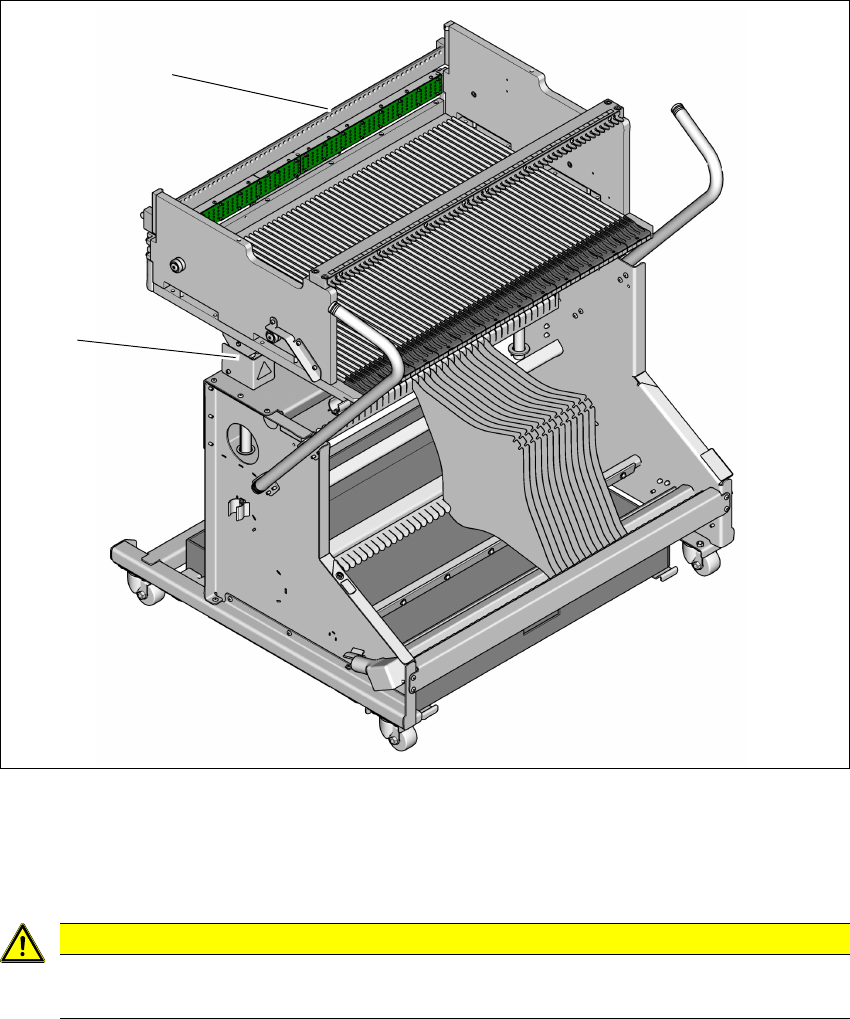

图 5.16 - 3 转换料台入坞或出坞
(1) 对中杆
(2) 将高度设置为贴片机高度
5
注意事项
推入转换料台！
将转换料台推入贴片机中时，确保您没有使对中杆撞击到其他障碍物。
(2)
(1)
5 贴片机上的作业 《用户手册》 E by SIPLACE
5.16 转换料台入坞或出坞 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
248
I 5
5
将转换料台的电源电缆和 D-sub 电缆与贴片机相连
小心地将转换料台推入贴片机中，直至挡杆处。
5
5
5
5
转到贴片机软件的主视图，选择 供料器模块 ... 图标，然后选择
料位图标。
单击 图标锁定相应的料位并等待，直至完全装入元件料车。更多信息，请参阅贴片机
软件 “ 联机帮助 ”。
请注意
平齐剪切料带
如果没有在 SIPLACE SmartFeeder E 的前端将料带剪切平齐， 空料带就不会进入空料带
导槽。
在转换料台入坞到位前，将料带剪切齐平。
注意事项
贴片头的位置！
检查贴片头是否在转换料台范围以外。
注意事项
碰撞贴片头危险！
拆卸用于料台高度检查的两支架 （左右两侧）之一时，因为转换料台很高，所以有碰撞
贴片头的危险。
不要拆卸支架。
请注意
关闭保护盖，因为只有保护盖关闭时才能执行转换料台的入坞操作。
