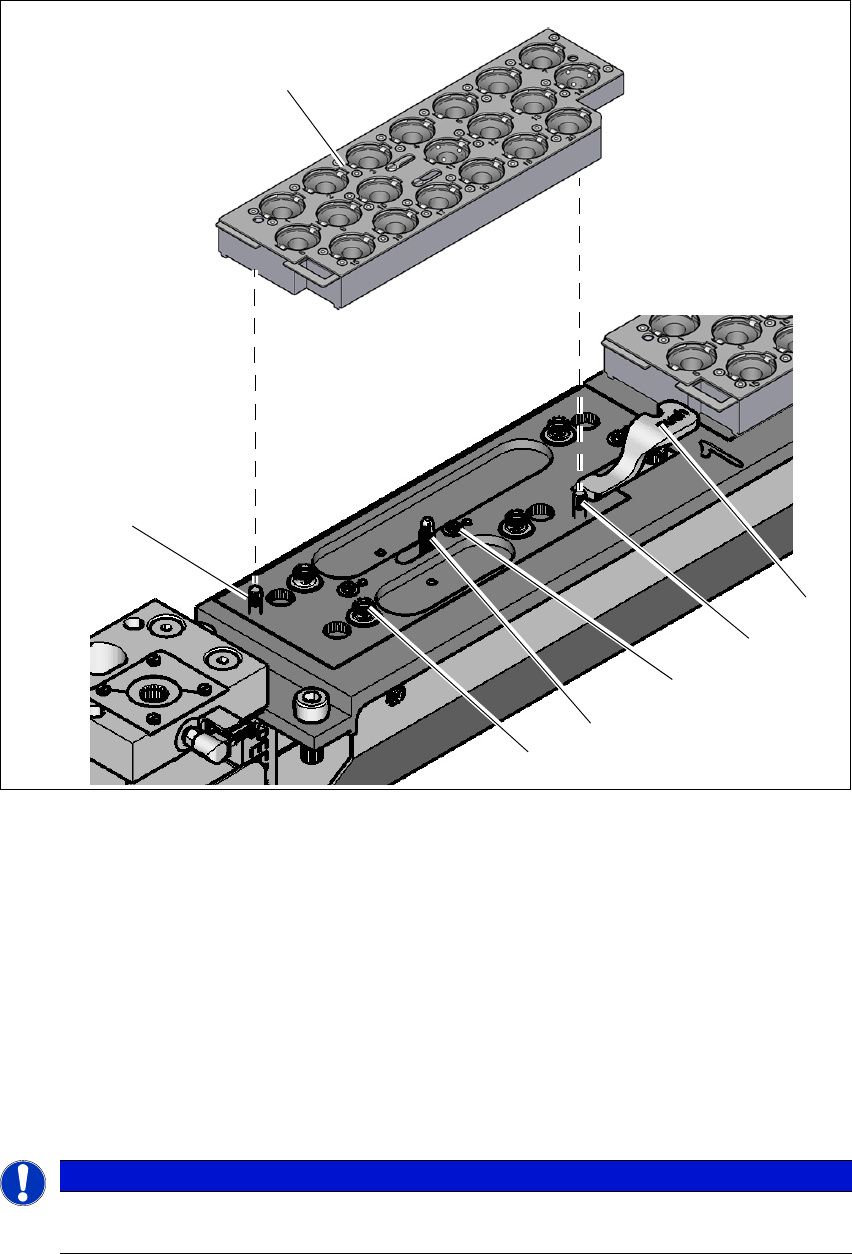

图 6.1 - 5 SIPLACE CP14 的吸嘴交换器 - 交换吸嘴盘
(1) 抬升吸嘴盘的控制杆
(2) 平行销，用于啮合吸嘴盘上的对中孔
(3) 触发微型开关的弹簧销 （3 x）
(4) 滑动机制的插销，移动锁定板
(5) 按扣的珠子
(6) 平行销，用于啮合吸嘴盘上的卡槽
(7) 吸嘴盘
将吸嘴盘置于按扣的珠子上 （项目 5，图 6.1 - 5，第 256 页）。
6
平坦地下压吸嘴盘让按扣的珠子可以同时与所有按扣啮合。
请注意
插入前，对齐吸嘴盘，使对中销 （项目 2 和 6，图 6.1 - 5，第 256 页）滑入对中孔和
卡槽中。
(1)
(3)
(4)
(5)
(7)
(6)
(2)
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器
257
6.1.2 SIPLACE TH/SIPLACE PP 的吸嘴交换器
项目编号：03108343-xx SIPLACE TH、E by SIPLACE 上的吸嘴交换器，1 号料位
项目编号：03113120-xx SIPLACE TH、E by SIPLACE 上的吸嘴交换器，2 号料位
项目编号：03103613-xx，用于 2 个吸嘴P&P 的吸嘴盘
项目编号：03109863-xx，用于 1 个吸嘴 P&P 的吸嘴盘
6

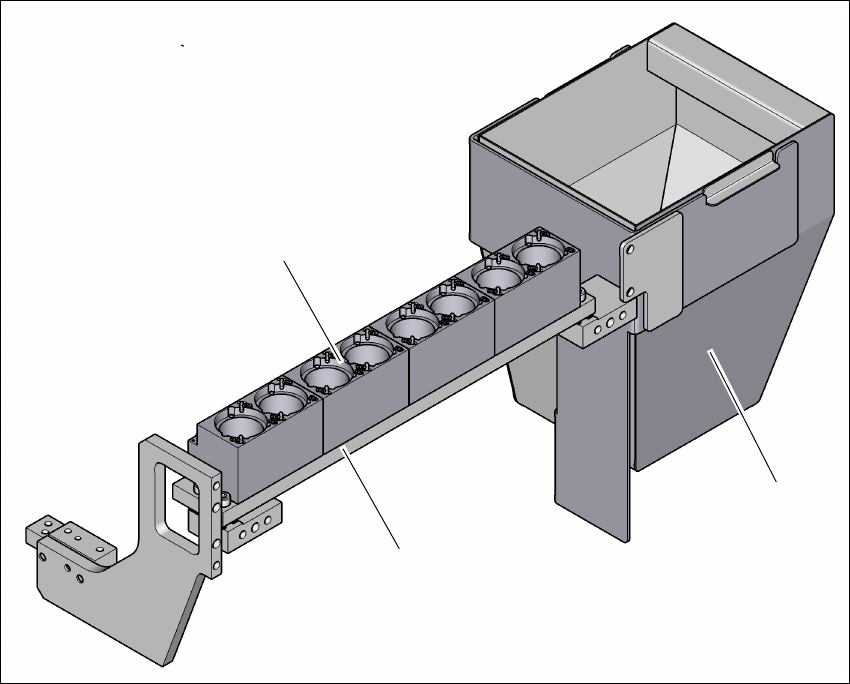

图 6.1 - 6 SIPLACE TH/SIPLACE PP 的吸嘴交换器 （示例）
(1) 吸嘴交换器吸嘴盘 （2 个吸嘴 P&P）
(2) 元件抛料仓
(3) 吸嘴交换器
(3)
(2)
(1)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
258
6.1.2.1 说明
有两个不同的吸嘴交换器。一个可容纳配有 2 个吸嘴库的 4 个吸嘴盘，另一个可容纳配有 2 个吸
嘴库的 8 个吸嘴盘。
目前可选用两种不同类型的吸嘴盘：标准吸嘴盘和容纳特殊吸嘴或夹持器的吸嘴盘。吸嘴盘被安
放在一个共用的支撑件上。每个吸嘴盘利用两个平行销对中，并用 2 颗埋头螺钉固定在位。
6
图 6.1 - 7 SIPLACE TH/SIPLACE PP 的吸嘴交换器吸嘴盘
(1) 用于 2 吸嘴的吸嘴盘
(2) 吸嘴交换器，带 4 x 2 吸嘴盘
(3) 吸嘴交换器，带 8 x 2 吸嘴盘
(1)
(2)
(3)
