6.1.2.6 夹持器和特殊吸嘴
除了 SMT 标准范围内的元件以外，SIPLACE 贴片机还可以处理穿孔安装元件和异形元件
（OSC）。而且 ASM 一直在进行着特殊吸嘴和夹持器的研发工作。
所有贴片头都有其可用的特殊吸嘴，这保证了贴装元件时最快的速度、最高的精确度和灵活性。
使用自动吸嘴交换器还可缩短交换吸嘴时所需的设置时间。
ASM 可为 SIPLACE TH/SIPLACE PP 提供机械夹持器。如果某种元件的表面不适于使用吸嘴吸
取，那么可以使用机械夹持器将其拾取和贴装。夹持器有两种类型，按功能可以将它们分为两
组。
– 用外边缘夹持元件的夹持器
– 用内边缘夹持元件的夹持器。
有关特殊吸嘴和夹持器的信息，请联系 ASM。有关特殊吸嘴盘和夹持器的生产信息，也可与
ASM 联系。
《用户手册》 E by SIPLACE 6 贴片机扩展部件
使用软件版本 SC 709.1 或更新 年 11 月版 01/2017 6.1 吸嘴交换器
263
6.1.3 SIPLACE CP12 的吸嘴交换器
项目编号：03113197-xx，E by SIPLACE、CP12 的吸嘴交换器，1 号料位和 2 号料位
项目编号：03081446-xx，用于 30xx 类型吸嘴的 1 x 12 吸嘴的吸嘴盘
6

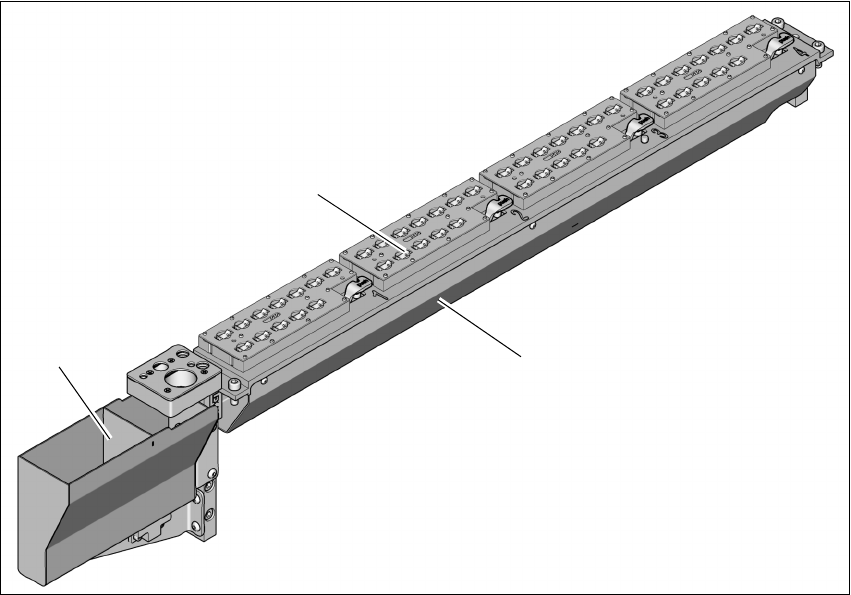

图 6.1 - 10 SIPLACE CP12 的吸嘴交换器
(1) 吸嘴交换器吸嘴盘
(2) 吸嘴交换器
(3) 元件抛料仓
(2)
(3)
(1)
6 贴片机扩展部件 《用户手册》 E by SIPLACE
6.1 吸嘴交换器 使用软件版本 SC 709.1 或更新 年 11 月版 01/2017
264
6

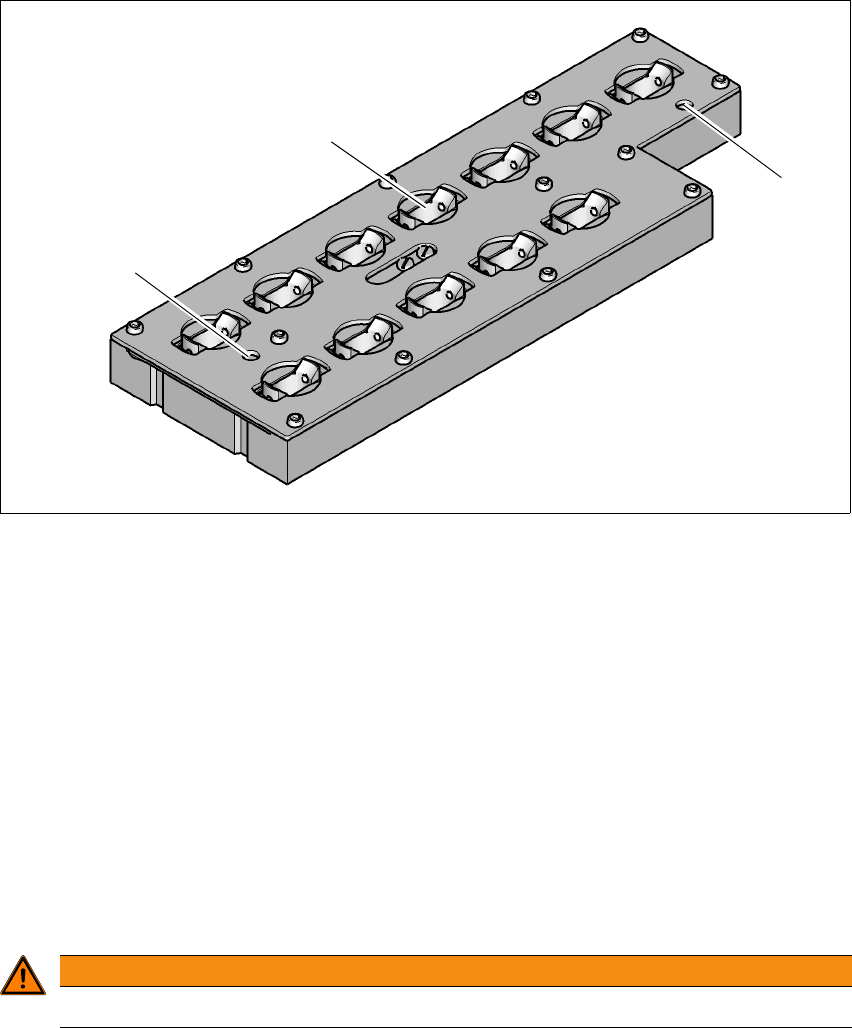

图 6.1 - 11 SIPLACE CP12 的吸嘴盘
(1) 用于 30xx 吸嘴的 12 个吸嘴库
(2) 基准点 （只有锁定板打开时才可见）
6.1.3.1 说明
该吸嘴交换器可容纳 4 个吸嘴盘，每个吸嘴盘配有 12 个吸嘴库。
吸嘴盘被安放在一个共用的支撑件上。它们用两个平行销对中，并用 4 个按钮固定。具体位置由
每个吸嘴盘上的两个基准点决定。通过微型开关监控吸嘴盘在吸嘴交换器机身上的位置是否正
确，从而防止贴片头与任何向上凸出的吸嘴盘发生碰撞。所有吸嘴盘位置必须被填充，因为安全
电路会由于吸嘴盘缺失或吸嘴盘未正确就位而停止贴片机。
在安装好的吸嘴站上，SIPLACE CP12 吸嘴上的元件可能会被吹掉，吸嘴可能会被剥离和抛弃。
6
(1)
(2)
(2)
警告
SIPLACE CP12 吸嘴盘只能与 SIPLACE CP12 配套使用。
